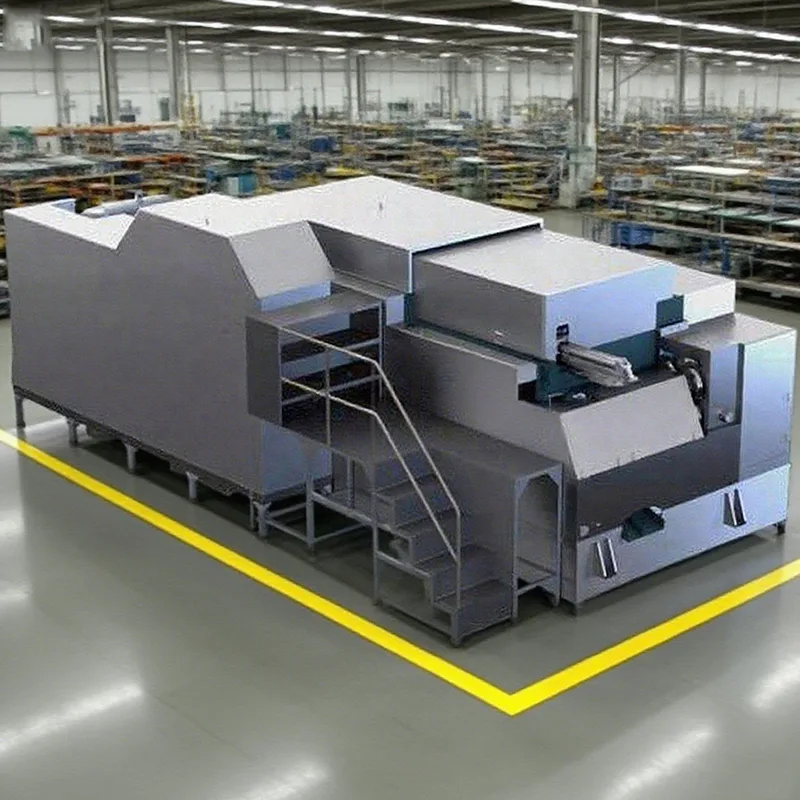

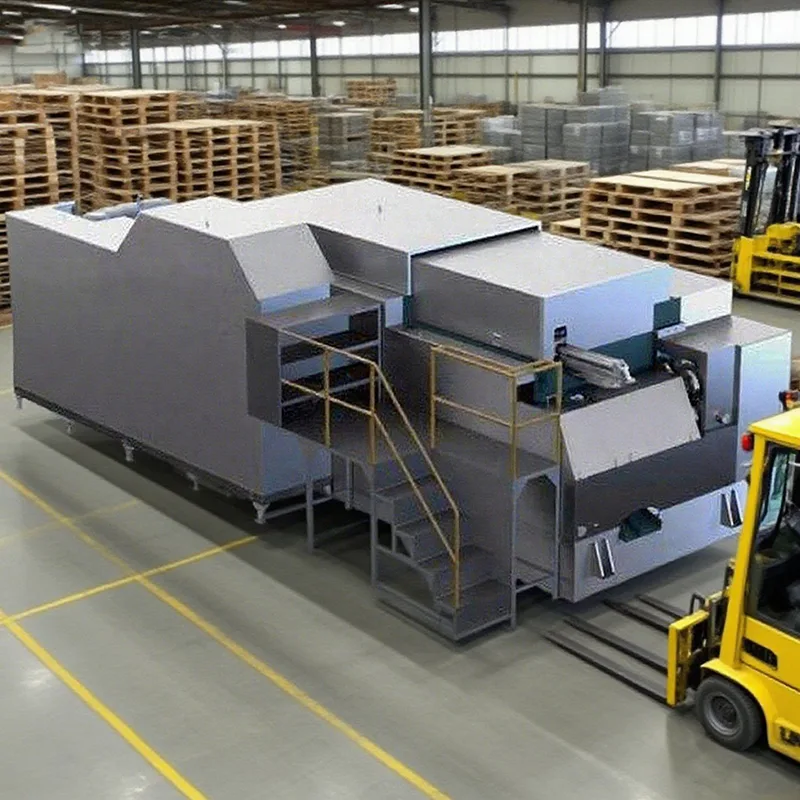

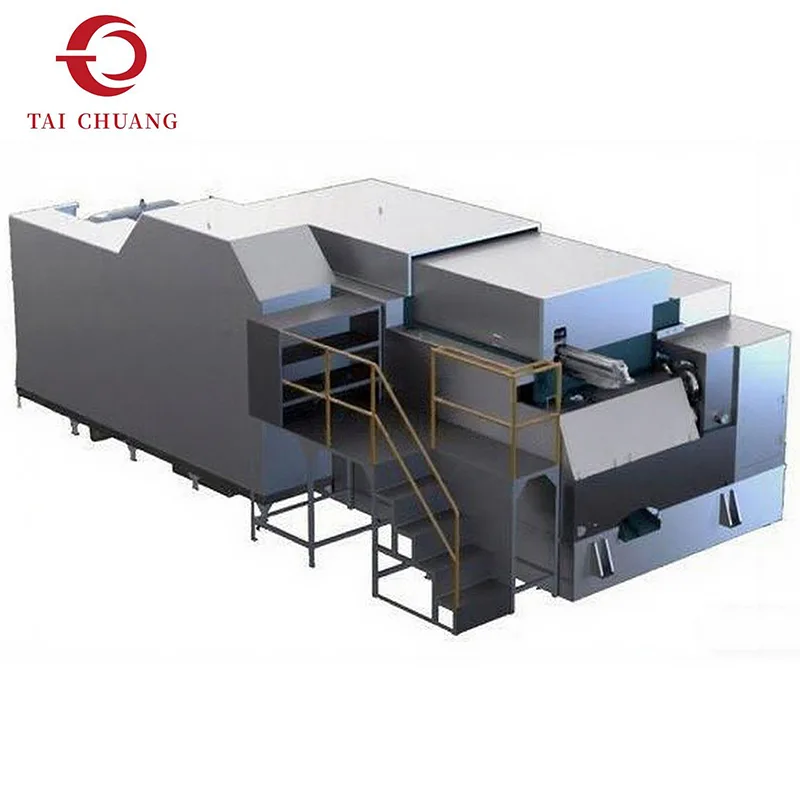

6-stationsmutterformare

Denna 6-stations mutterformare, som är placerad som en mutterformare inom kallstyrningsmaskiner, stödjer stabil och repeterbar mutterformning. En process med flera stationer tillämpar deformation gradvis, vilket hjälper till att upprätthålla konsekvent muttergeometri och dimensionskontroll. Den passar användare som prioriterar förutsägbara formningsresultat och tydlig processledning för standardnötproduktion.

Skicka förfrågan

Produktbeskrivning

En 6-stations mutterformare är en av de mest använda konfigurationerna inom kallstyrningsmaskinsystem för mutterproduktion. Dess formningsprocess delar upp materialdeformation i sex kontrollerade steg, vilket gör att mutterkroppen, fasningen och de inre egenskaperna kan formas gradvis snarare än genom aggressiv enstegsformning.

Jämfört med maskiner med lägre stationer ger denna mutterformare större kontroll över materialflöde och dimensionsstabilitet. Varje station utför en specifik formningsfunktion, vilket hjälper till att minska inre stress och förbättra den övergripande formkonsistensen. Den här strukturen stöder förutsägbart formningsbeteende över längre produktionsserier. TAICHUANG introducerar den här lösningen för kall rubrik för köpare som fokuserar på processstabilitet, verktygstydlighet och konsekvent muttergeometri över standardspecifikationer för fästelement.

Produktspecifikationer

Modell	Enhet	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
Smidesstation	Inga.	6	6	6	6	6	6
Över nötter	mm	5-8	5,5-12,7	10-17	14-17	14-22	17-22
Lämplig sexkantsmutter	mm	M2,5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Cut-off dia.(Max)	mm	8	11	14	17	19	22
Avskärningslängd (max)	mm	8	15	15	20	17	25
Kick-out längd (max)	mm	12	15	18	20	25	30
Dör tonhöjd	mm	38	50	60	70	80	90
Smideskraft	kg	30000	55000	85000	120000	130000	160000
Ramslag	mm	50	58	70	80	100	120
Utgång för mutter	st/min	120-300	100-280	90-220	70-170	60-140	60-135
Huvudmotor	kw	7.5	11	15	22	30	37
Smörjmotor	kw	1.5	1.5	2.2	2.2	2.2	2.2
Smörjmedel	l	400	600	900	1000	1200	1500
Lyftande referensvikt	Ton	3.5	4.5	8	10	14	16
Maskinens mått	cm	185160105	240165110	310210145	320220140	375225160	405245165

Modell	Enhet	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
Smidesstation	Inga.	6	6	6	6	6	6
Över nötter	mm	17-26	24-28	24-33	30-36	30-41	41-50
Lämplig sexkantsmutter	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Cut-off dia.(Max)	mm	24	28	30	36	40	50
Avskärningslängd (max)	mm	22/38	35	40	45	52	70
Kick-out längd (max)	mm	30/45	38	38/55	43	68	65
Dör tonhöjd	mm	100	120	140	150	165	195
Smideskraft	kg	220000	330000	360000	400000	450000	800000
Ramslag	mm	110/160	140	146/200	160	210	210
Utgång för mutter	st/min	50-100	50-100	45-80	40-75	40-70	30-55
Huvudmotor	kw	55	75	110	132	160	250
Smörjmotor	kw	2.2	2.2	2.2	2.2	2.2	2.2
Smörjmedel	l	2000	2200	3000	3100	3800	5800
Lyftande referensvikt	Ton	25	31	45	52	80	130
Maskinens mått	cm	455295195	510275200	535355215	615385225	720420250	985550270

Forming Process Översikt

Trådmatning och längdskärning

Inledande blankformning

Progressiv nötkroppsformning

Hörn och avfasning

Dimensionell förfining

Slutlig formning och utsläpp

Denna multistationslayout stöder kontrollerad deformation utan att skära spån, vilket bevarar materialets integritet.

FAQ

F1: Vilka muttertyper är lämpliga för en 6-stations mutterformare?

Den används ofta för standard sexkantsmuttrar och liknande muttergeometrier.

F2: Betraktas detta som en kallskurmaskin?

Ja, den tillhör kategorin för kallskärningsmaskiner och bildar muttrar genom kall deformation.

F3: Kan verktyget justeras för olika mutterstorlekar?

Mutterstorleksintervall beror på verktygskonfiguration och maskininställning.

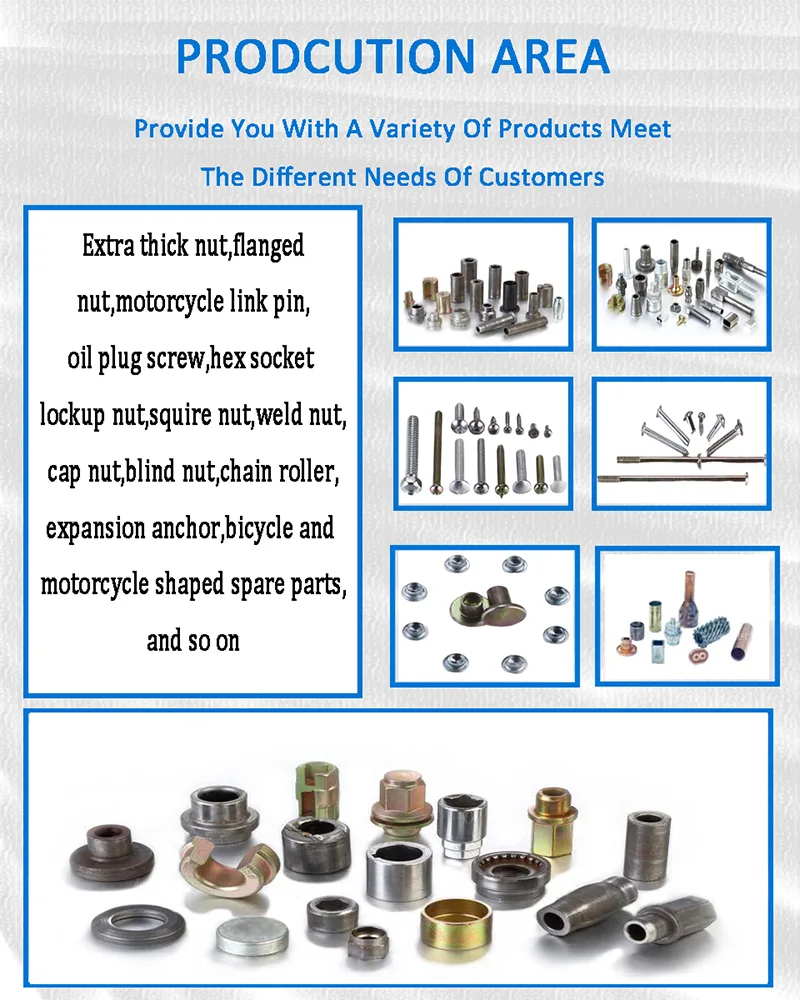

Typiska applikationer

Vår 6-stations mutterformare kan användas under tillverkningen av:

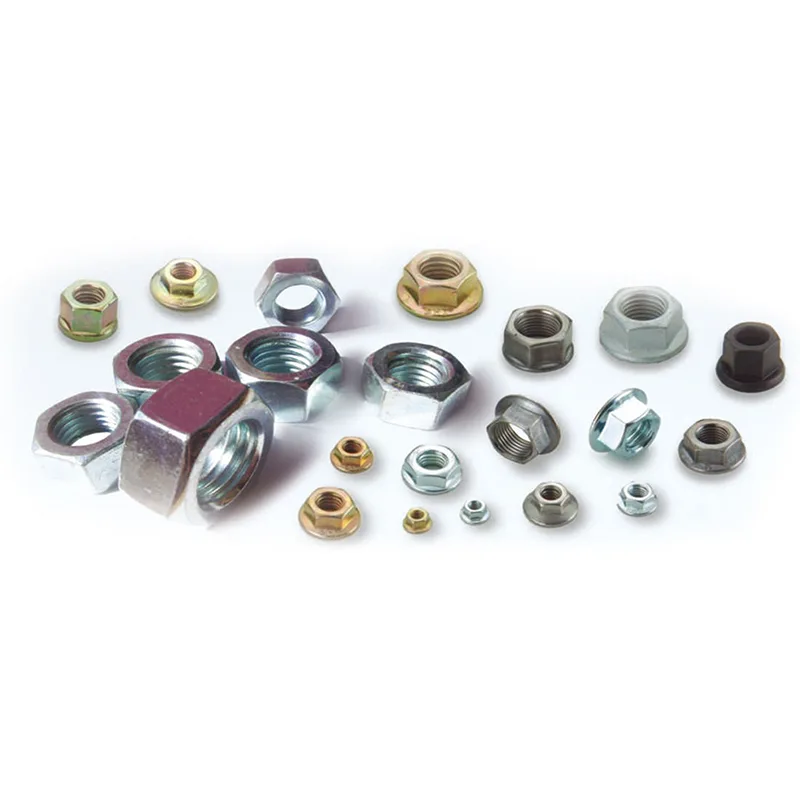

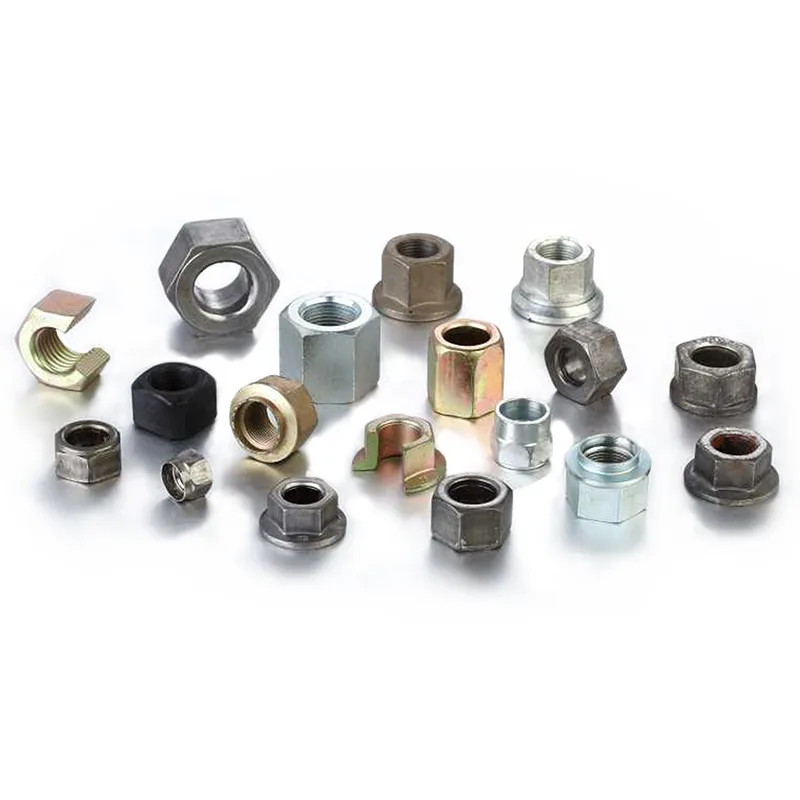

Sexkantsmuttrar och standard industrimuttrar

Fästkomponenter för fordon

Maskiner och utrustning fästelement

Gängmuttrar för allmänt bruk
