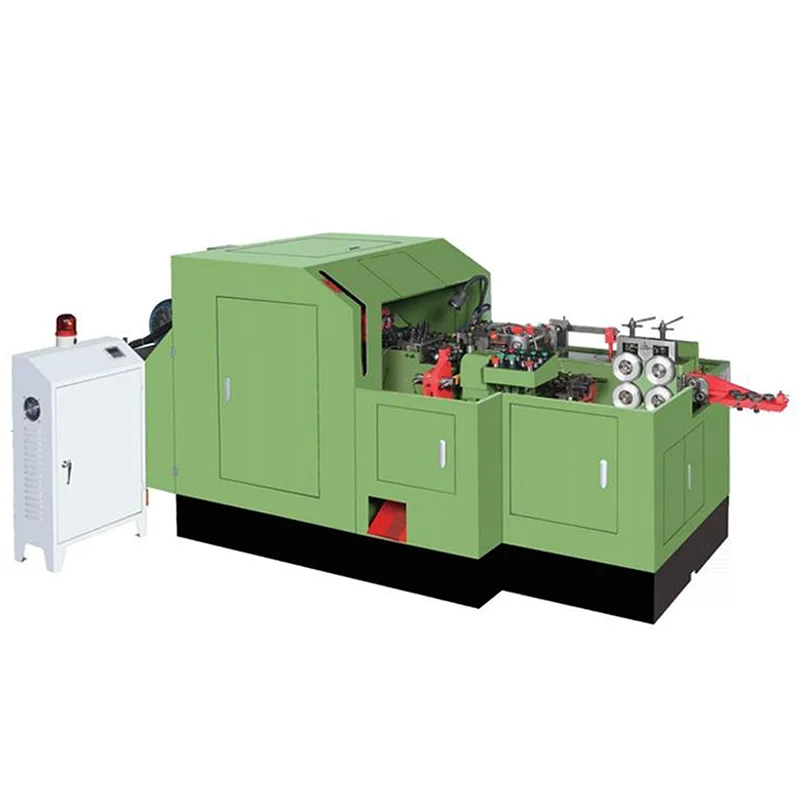

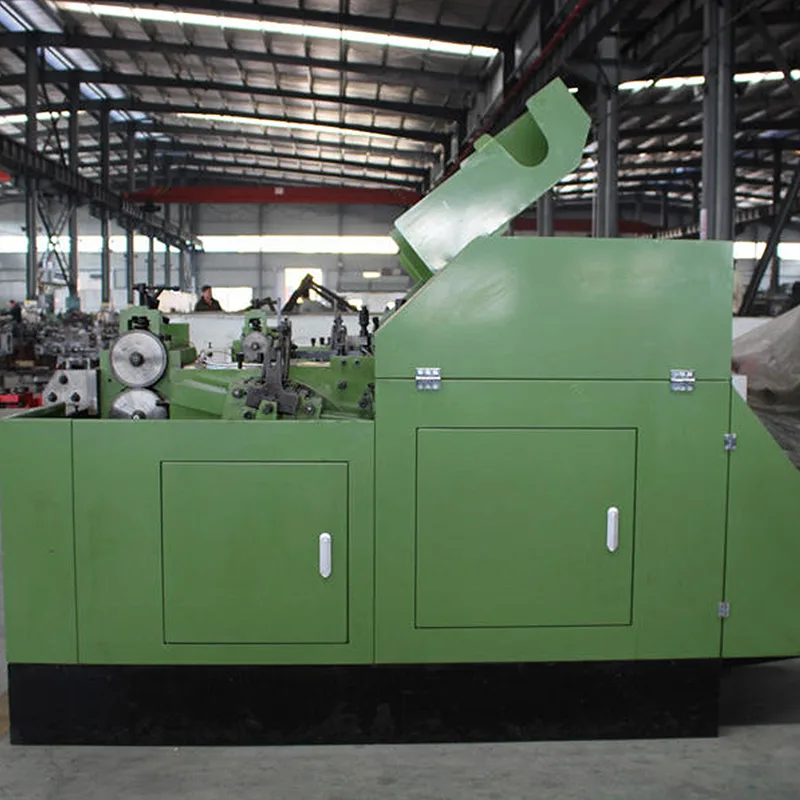

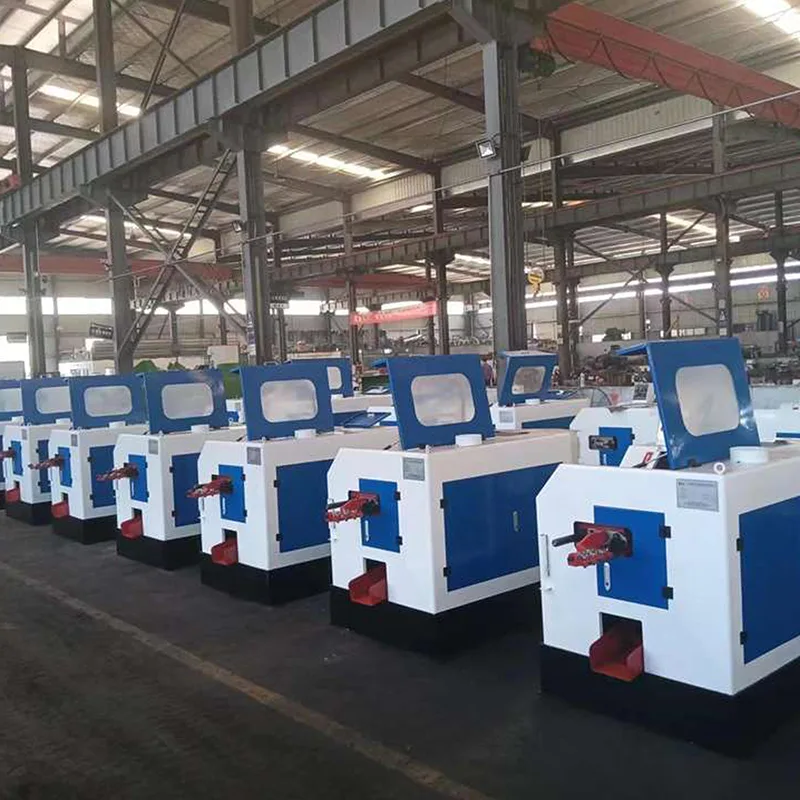

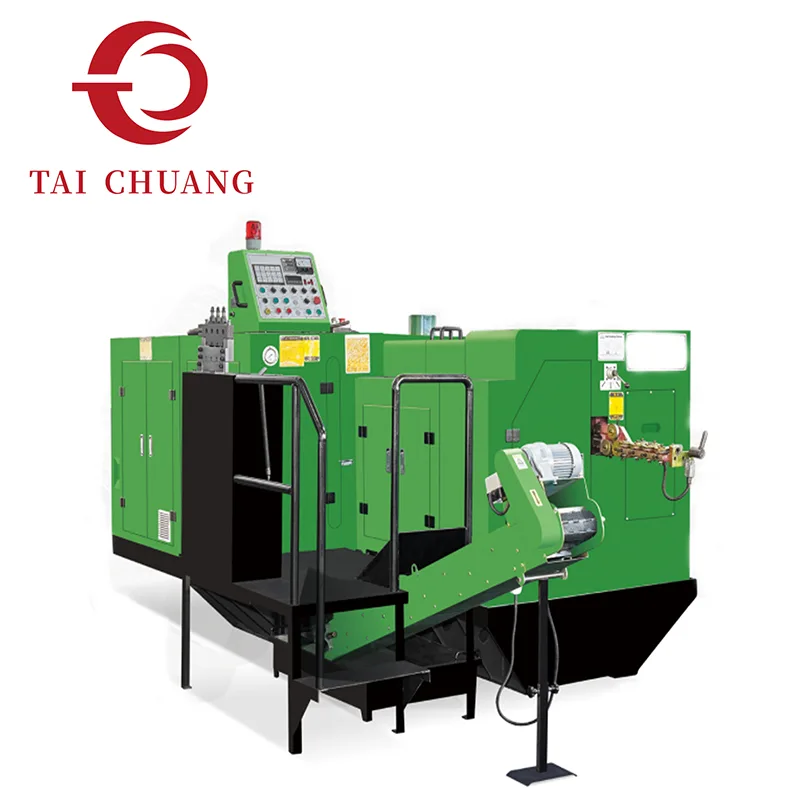

3-Dryn 3-Blow cold heading maskinkonfigurationen fördelar formningsuppgifter över tre oberoende stansstationer, vilket möjliggör progressiv strukturell formning från den första sammansättningen till det slutliga huvudet. Varje formhålighet hanterar ett definierat steg av deformation, vilket gör att materialflödet kan styras steg för steg snarare än att koncentreras inom ett begränsat formningsutrymme.
Gradvis omfördelning minskar inre spänningskoncentration och förbättrar noggrannheten i dimensionsövergången mellan skaft- och huvudområdena. Jämfört med system med enkel- eller dubbla stansar ger detta arrangemang större flexibilitet vid formning av bultar med mer detaljerade geometrikrav.
Separerande deformationssteg förbättrar förutsägbarheten under högvolymproduktion och stödjer förbättrad repeterbarhet över längre tillverkningscykler. Ökad strukturell koordination gör denna konfiguration lämplig för tillverkare som söker starkare processstabilitet och förfinad huvuddefinition.
TAICHUANG levererar 3-Die 3-Blow cold heading maskinlösningar för fästelementstillverkare som syftar till att utöka formningskapaciteten samtidigt som en balanserad produktionseffektivitet bibehålls.
|
Modell |
YH5-3S |
YH5-3SL |
YH6-3S |
YH8-3S |
|
Stationer Kvantitet/NO. |
3 |
3 |
3 |
3 |
|
Formningskraft/kg |
38000 |
38000 |
65000 |
80000 |
|
Max cut-off diameter/mm |
Φ7.0 |
Φ7.0 |
Φ8.0 |
Φ10,0 |
|
Max skärlängd/mm |
60 |
70 |
85 |
110 |
|
Kapacitet/st/min |
100-120 |
100-120 |
90-110 |
70-90 |
|
P.K.O Slag/mm |
16 |
16 |
25 |
25 |
|
K.O Slag/mm |
65 |
85 |
90 |
120 |
|
Slag/mm |
100 |
120 |
125 |
145 |
|
Cut-off Die Diameter/mm |
Φ19*38 |
Φ19*38 |
Φ28*38 |
Φ35*45 |
|
Huvudformens diameter/mm |
Φ46*95*3 |
Φ46*100*3 |
Φ50*135*3 |
Φ60*130*3 |
|
Stansdyna Diameter/mm |
Φ31*75*3 |
Φ31*75*3 |
Φ40*120*3 |
Φ45*120*3 |
|
Kutter Storlek/mm |
10*32*75 |
10*32*75 |
12*32*85 |
14*45*105 |
|
Formdelning /mm |
53 |
53 |
65 |
80 |
|
Normal storlek på bult/mm |
Φ2-7 |
Φ2-7 |
Φ3-8 |
Φ4-10 |
|
Haj Längd på Blank/mm |
5-50 |
5-50 |
5-57 |
10-90 |
|
Huvudmotor Effekt/kw |
5.5 |
7.5 |
11 |
18.5 |
|
Volym (L*B*H)/cm |
250*120*115 |
250*120*115 |
360*150*151 |
473*180*176 |
|
Vikt/kg |
2100 |
2300 |
4400 |
7800 |
3-Die 3-Blow Cold Heading-maskiner utför distinkta formningsuppgifter:
• Den första formen samlar ihop och förformar materialmassan
• Den andra formen förfinar övergångsgeometrin
• Den tredje formen avslutar den sista huvudformningen
Stegvis progression möjliggör mjukare materialflöde och bättre kontroll över volymomfördelning. Oberoende kaviteter tillåter formkorrigeringar vid mellanliggande steg före slutförandet.
Multi-die-koordination stöder:
Förbättrad huvudsymmetri
Definierade axelövergångar
Mer exakt dimensionell skiktning
Förbättrad koncentricitetskontroll
Minskad deformationschockackumulering
Gradvis formning förbättrar stabiliteten vid tillverkning av bultar med måttlig till avancerad geometriprofil.
Att fördela formningsbelastningen över tre stansar hjälper till att minska överdriven belastning på enskilda hålrum.
Mer balanserad energianvändning bidrar till:
Utökad verktygsstabilitet
Förbättrad batchlikformighet
Förutsägbar dimensionell repeterbarhet
Minskad variation under långa produktionsserier
Produktionslinjer som övergår från enklare konfigurationer använder ofta denna struktur för förbättrat formdjup utan att gå in i mycket komplexa flerblåsningssystem.
1. Vilken är den största fördelen med att använda tre stansar?
Tre stansar tillåter deformation att ske i strukturerade steg, vilket förbättrar geometriförfining och dimensionskontroll.
2. Hur är det jämfört med 2-Die 2-Blow-system?
Ytterligare formstation ökar formprecisionen och möjliggör bättre övergångskontroll mellan formningsstegen.
3. Är verktygskomplexiteten betydligt högre?
Verktyget ökar på grund av ytterligare formhålrum, men stegvis formning förbättrar ofta processtillförlitlighet och utmatningskonsistens.
