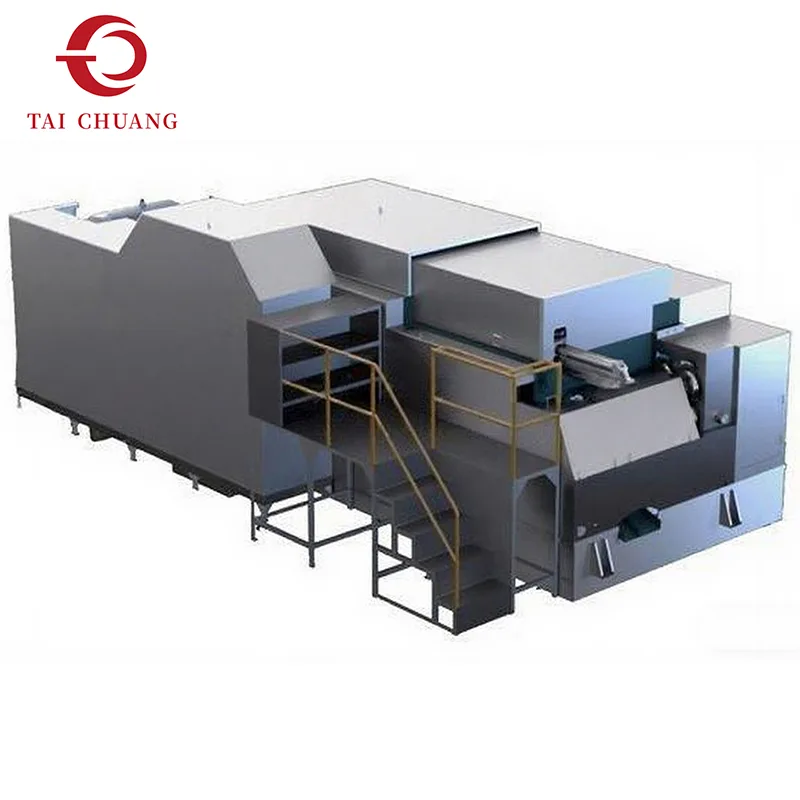

8-stations långslagsmutterformare

Denna 8-stations långslagsmutterformare är utvecklad för avancerade mutterformningskrav och erbjuds genom TAICHUANG, en professionell tillverkare, för köpare som söker högre processintegration i en enda kallstyrningsmaskin. De extra stationerna och strukturen med lång slaglängd tillåter mer komplexa formningssekvenser, vilket minskar sekundära operationer och stödjer högprecisionsproduktionslinjer för fästelement.

Skicka förfrågan

Produktbeskrivning

Den 8-stations långslagsmutterformaren representerar en avancerad nivå inom kallstyrningsmaskinsystem för nöttillverkning. Genom att öka både antalet formningssteg och den tillgängliga slaglängden tillåter denna konfiguration att materialdeformation fördelas över en längre och mer kontrollerad formningsbana.

Jämfört med 6- eller 7-stations mutterformare ger de extra stationerna större flexibilitet när det gäller att forma komplexa konturer, inre egenskaper och övergångszoner. Designen med långa slag stöder ytterligare krav på djupare formning genom att tillåta gradvis deformation snarare än att tvinga materialflöde inom begränsad rörelse.

Denna typ av mutterbildare utvärderas vanligtvis när standardkonfigurationer närmar sig sina formningsgränser. TAICHUANG presenterar denna lösning för kunder som kräver en högre grad av formningsfrihet och vill minska processrisken vid tillverkning av komplexa eller strukturellt krävande nötter.

Produktspecifikationer

Modell	Enhet	SJNF 11B-8SL	SJNF 14B-8SL	SJNF 19B-8SL	SJNF 24B-8SL	SJNF 33B-8SL	SJNF 41B-8SL
Smidesstation	Inga.	8	8	8	8	8	8
Cut-off dia.(Max)	mm	11	14	19	24	30	40
Avskärningslängd (max)	mm	36	40	48	60	75	85
Kick-out längd (max)	mm	40	60	60	80	100	120
P.K.O längd (max)	mm	16	18	20	25	30	35
Dör tonhöjd	mm	50	60	80	100	140	165
Smideskraft	kg	60000	120000	185000	300000	400000	550000
Ramslag	mm	160	200	220	280	280	360
Utgång för mutter	st/min	55-140	60-110	50-90	45-80	40-70	40-60
Huvudmotor	kw	15	22	45	55	160	220
Smörjmotor	kw	1.5	2.2	2.2	2.2	2.2	2.2
Smörjmedel	l	1000	1400	1800	3200	3800	5500
Lyftande referensvikt	Ton	7	12	23	40	65	108
Maskinens mått	cm	290195130	350240150	470295195	570355210	645430230	830525265

Formningsstrategi och teknisk logik

Vår 8-stations långslagsmutterformare fokuserar på:

Progressiv deformation med minskad stresskoncentration

Förlängd formningsrörelse för djupare eller tjockare mutterprofiler

Förbättrad kontroll över mellanliggande geometriövergångar

Större tolerans för komplexa mutterkonstruktioner

Genom att segmentera formningsarbetet i fler steg hjälper maskinen till att bibehålla formkonsistens och dimensionsstabilitet under formningscykeln.

Typiska användningsområden

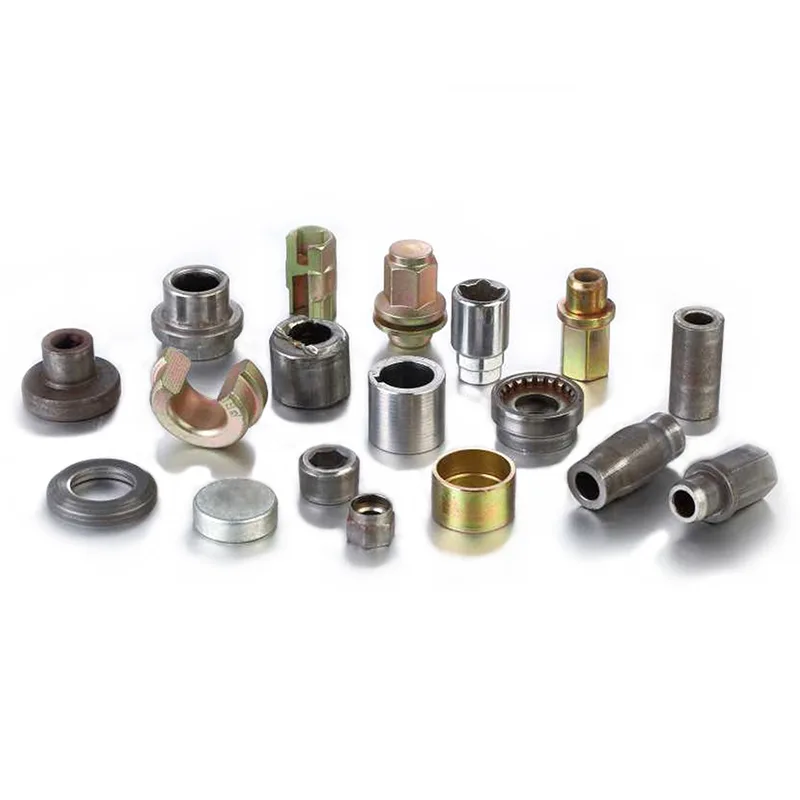

Muttrar med komplexa yttre konturer

Tjocka eller höga muttrar med djupa invändiga profiler

Strukturella eller bärande mutterkonstruktioner

Konstruerade fästelement som kräver hög formningsnoggrannhet

Processstabilitet och kvalitetsperspektiv

Kall rubrik förlitar sig på kontrollerat materialflöde snarare än materialavlägsnande. Vid avancerad nötformning är utmaningen inte snabbhet, utan stabilitet. 8-stations mutterformaren med lång slaglängd ger ytterligare formningsmarginal, vilket gör att varje steg kan arbeta inom ett kontrollerat deformationsområde. TAICHUANG hjälper kunderna att utvärdera denna mutterformare baserat på ritningskomplexitet, materialbeteende och långsiktiga produktionsstabilitetsöverväganden.

FAQ

F1: När behövs en 8-stations mutterformare?

Det övervägs när muttergeometrin är komplex eller när standardstationsantal inte längre ger tillräcklig formningskontroll.

F2: Vad är fördelen med att kombinera lång slaglängd med fler stationer?

Det tillåter djupare och mer gradvis deformation, minskar formspänningen och förbättrar konsistensen.

F3: Är detta fortfarande en kallskurmaskin?

Ja, den bildar nötter genom kall deformation utan att skära.
