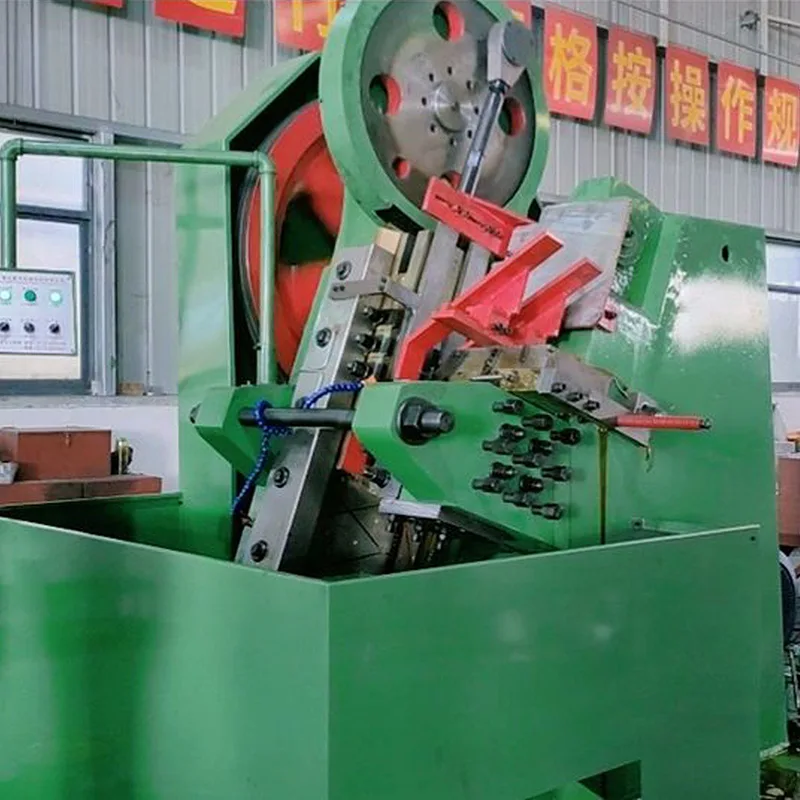

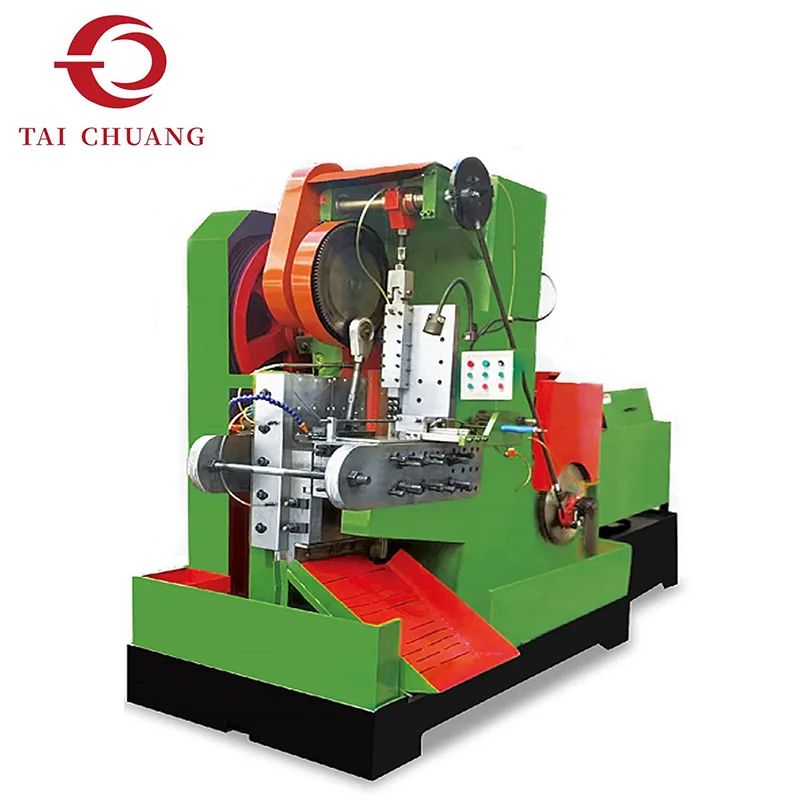

Den automatiska skär- och gängvalsmaskinen är utformad för att kombinera materialmatning, längdskärning och gängformning i en kontinuerlig och koordinerad process. Jämfört med konventionella gängningslösningar som är beroende av förskurna ämnen, bidrar denna integrerade struktur till att förbättra längdkonsistensen och minskar mellanliggande hanteringssteg.
Denna typ av gängrullningsmaskin används vanligtvis för huvudlösa skruvar och långa stavfästen, där exakt längdkontroll och stabil axiell inriktning är avgörande. Råmaterial matas automatiskt, kapas till önskad längd och överförs direkt till rullsektionen, vilket gör att gängor kan formas utan att arbetsstycket flyttas.
| Modell | FR6-80 | FR8-100 | FR10-100 | FR12-120 |
| Max. Blank Diameter/mm | 8 | 10 | 12 | 14 |
| Max. Blanklängd/mm | 80 | 100 | 100 | 120 |
| Moving Dies Stationär Längd/mm | 125*25*80 | 140*30*100 | 170*30*100 | 210*40*120 |
| 110*25*80 | 125*30*100 | 150*30*100 | 190*40*120 | |
| Kapacitet/st/min | 85 | 70 | 65 | 55 |
| Huvudmotor Effekt/kw | 4 | 5.5 | 7.5 | 11 |
| Volym (L*B*H)/cm | 140*155*170 | 220*150*190 | 260*155*210 | 300*180*235 |
| Vikt/kg | 1800 | 2800 | 3800 | 5500 |

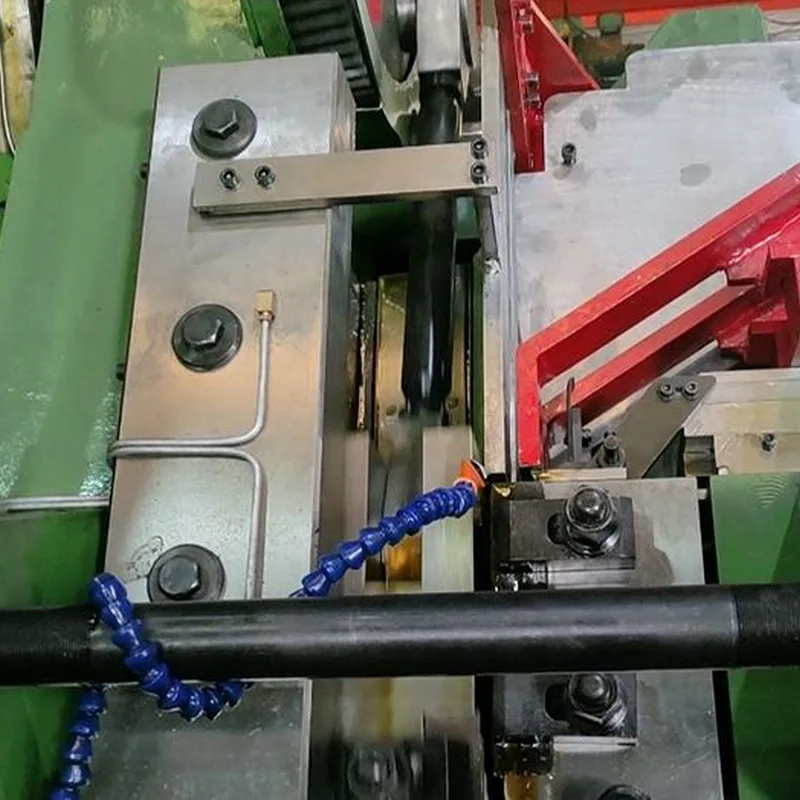

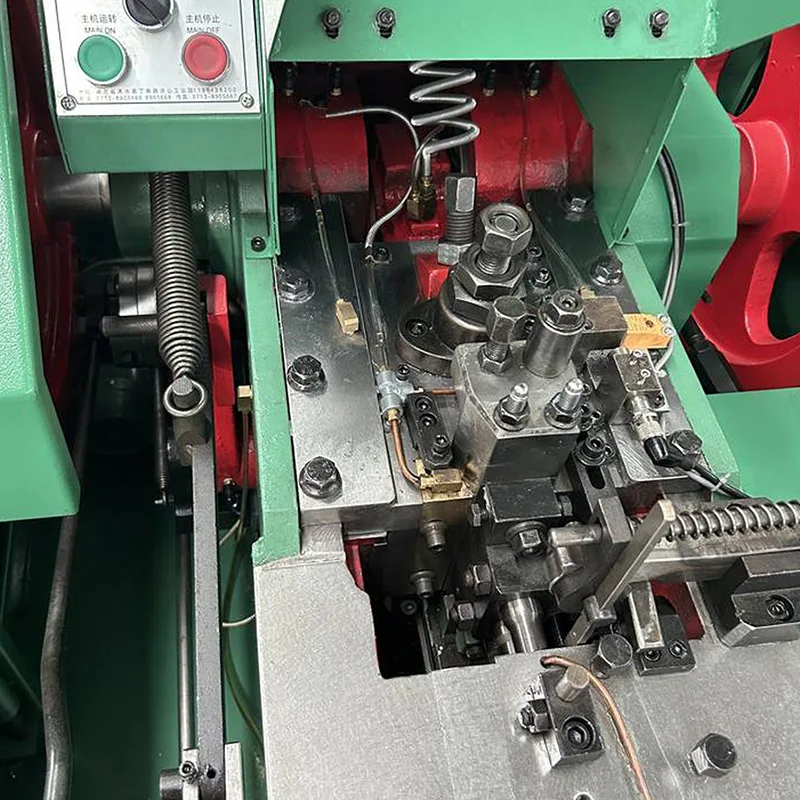

Arbetsprocessen börjar med automatisk materialmatning, där stångmaterial eller trådmaterial leds in i skärenheten i en kontrollerad sekvens. Skärmekanismen separerar varje del till en förinställd längd, vilket säkerställer konsistens innan tråden bildas.

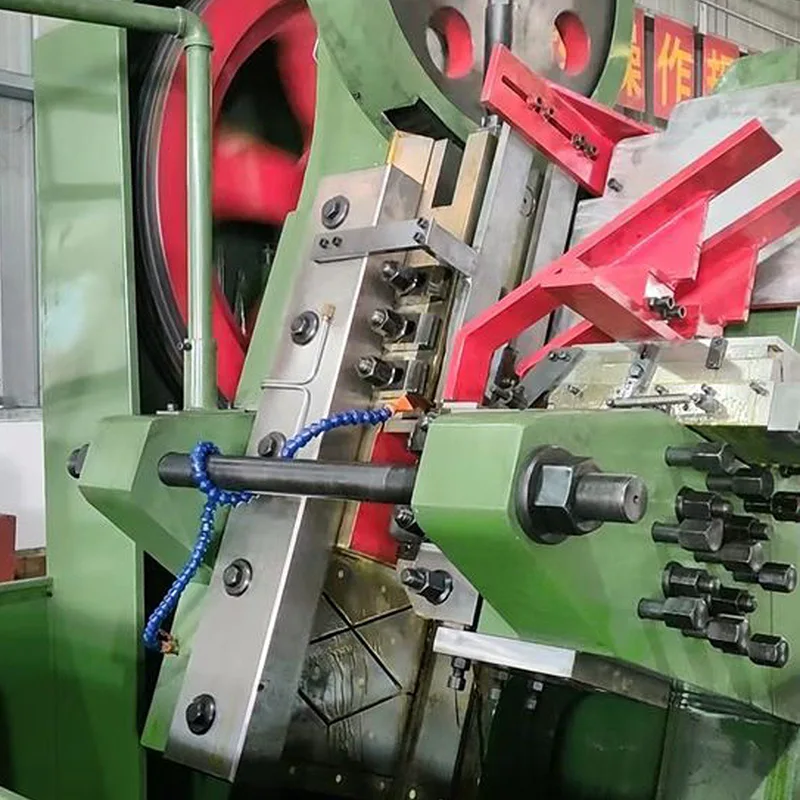

Efter skärning överförs arbetsstycket direkt till rullningszonen. Gängformningen slutförs genom kall deformation med hjälp av rullformar istället för att skära spån. Denna metod stöder enhetliga gängprofiler och stabil ytfinish baserat på definierade valsparametrar.
Jämfört med separata skär- och gängningssteg kan en automatisk skär- och gängvalsmaskin hjälpa:
Förbättra längden repeterbarhet mellan färdiga delar
Minska hanteringsfel orsakade av flera överföringar
Förenkla arbetsflödesplanering och operatörskoordinering
Upprätthåll ett konsekvent trådutseende över produktionskörningar
Vilka typer av produkter är lämpliga för denna maskin?

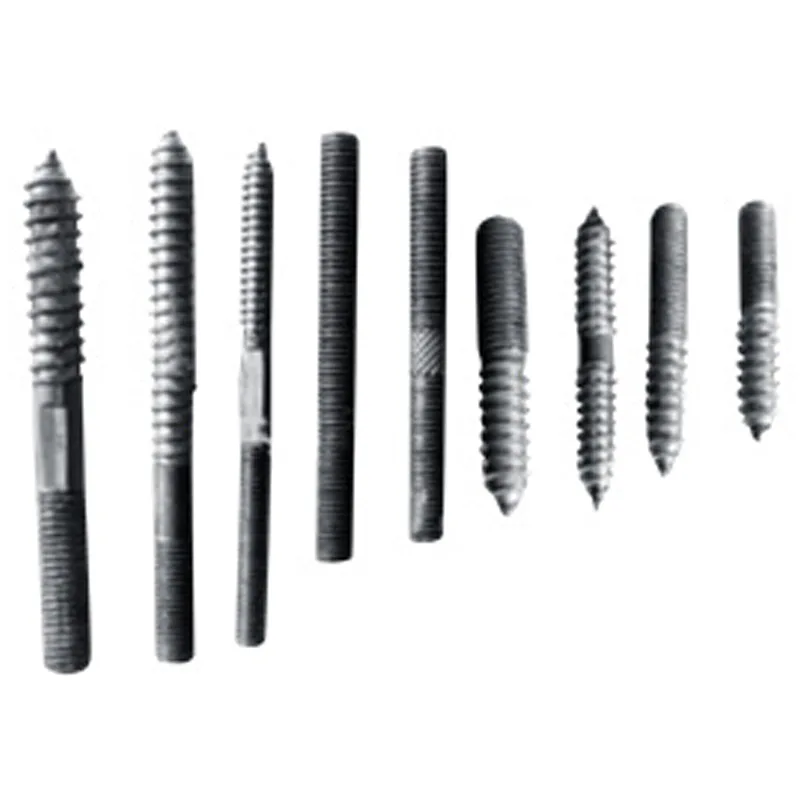

Denna maskin används främst för huvudlösa skruvar och långa stångfästen som kräver både längdskärning och gängrullning i en process.
Hur skiljer sig denna maskin från vanliga trådrullningsmaskiner?
Till skillnad från maskiner som kräver förskurna ämnen, integrerar denna modell matning, skärning och valsning, vilket hjälper till att förbättra längdkonsistensen och arbetsflödeseffektiviteten.
Påverkas gängkvaliteten av skärprocessen?
Skärningssteget avslutas före valsning, och gängbildning uppnås genom rullningsdeformation, vilket stöder stabila gängprofiler när de justeras korrekt.
