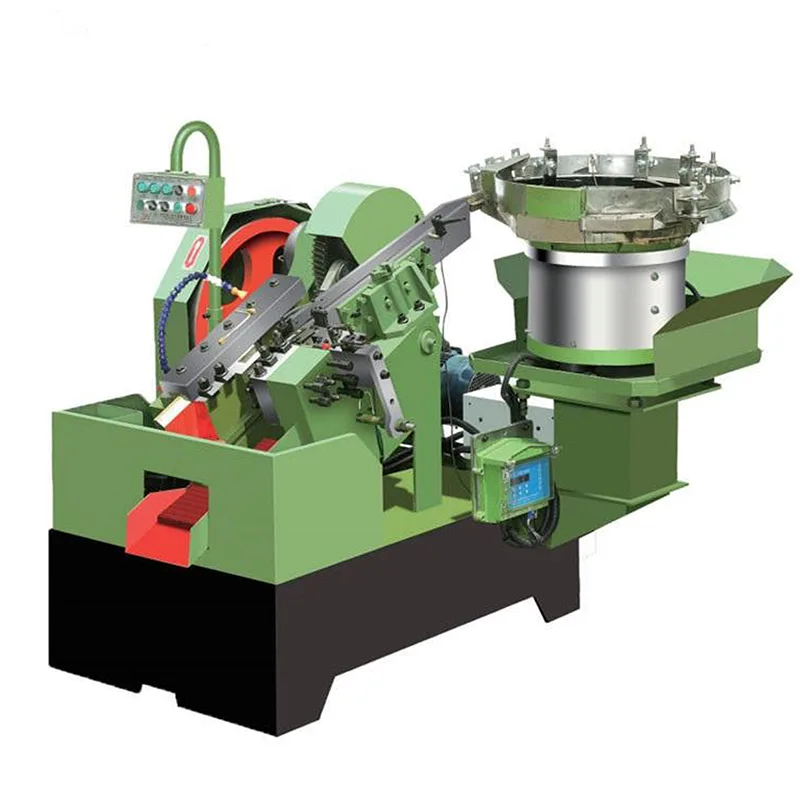

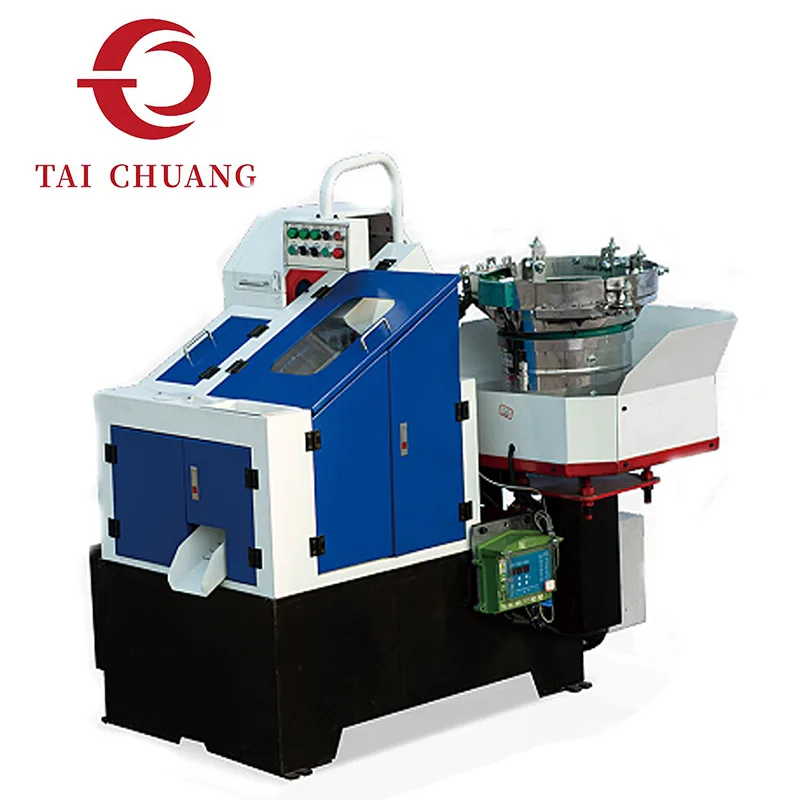

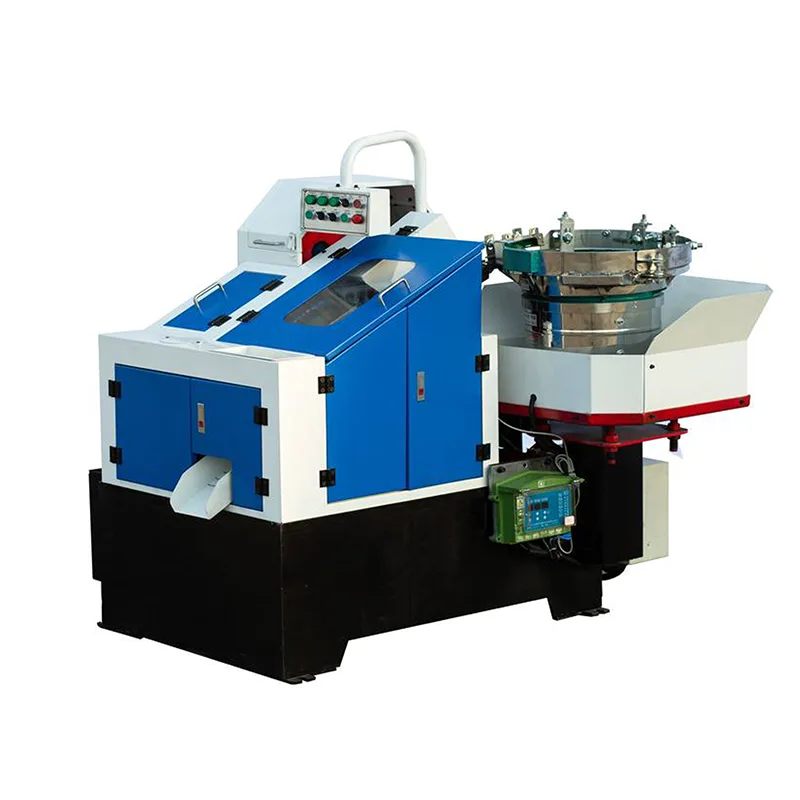

En gängrullningsmaskin av typen vibratormatare med exponerad växel är utformad för att forma yttre gängor genom kallvalsning samtidigt som ett vibrationssystem används för att styra delar in i rullningsområdet på ett ordnat sätt. Vibrationsmataren hjälper till att rikta in fästelementen innan de rullas, vilket ger ett mjukare arbetsflöde och minskar slumpmässigt matningsbeteende.
I den växelexponerade konfigurationen är transmissionskomponenterna öppet synliga, vilket gör att operatörer och underhållspersonal tydligt kan observera rörelse, ingrepp och driftstatus under produktionen. Denna strukturella egenskap uppskattas ofta i verkstäder där mekanisk transparens och rutininspektion är viktiga.
| Modell | Max. Blank Diameter/mm | Max. Blanklängd/mm | Moving Dies Stationär Längd/mm | Kapacitet/st/min | Huvudmotor Effekt/kw | Volym (L*B*H)/m | Vikt/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
Matningsstabilitet spelar en viktig roll för trådrullningskonsistensen. Vibrationsmatningssystem väljs vanligtvis för att hjälpa till att kontrollera delens orientering och flöde före rullning. När delar kommer in i rullningsområdet på ett mer konsekvent sätt blir själva rullningsprocessen mer förutsägbar.
I praktiska produktionsmiljöer hjälper vibrationsmatning till att minska oregelbundna stopp och stöder en jämnare rytm, särskilt vid bearbetning av standardfästen med konsekventa dimensioner.
Jämfört med slutna transmissionskonstruktioner betonar den växelexponerade konfigurationen strukturell klarhet och tillgänglighet. Denna trådrullningsmaskin väljs ofta ut av köpare som prioriterar enkel mekanisk layout och enkel observation under daglig drift.
Designen fokuserar på stabilt rullningsbeteende, repeterbar trådkvalitet och förutsägbar drift. Den är avsedd för applikationer där frekventa parameterändringar inte krävs, och processstabilitet är ett primärt problem.

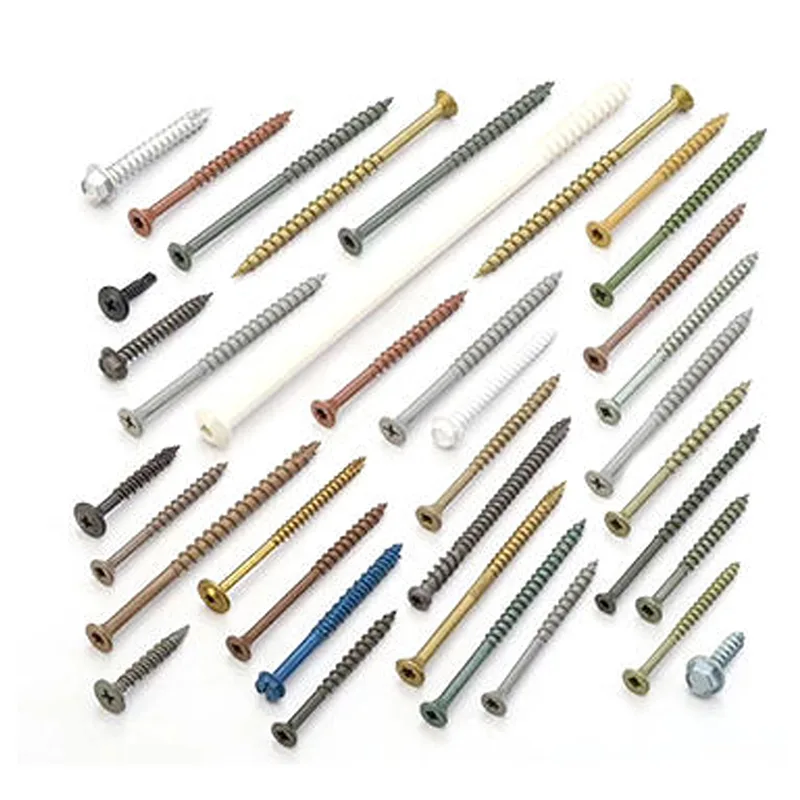

Denna gängrullningsmaskin av typen vibratormatare med exponerad växel används vanligtvis för att forma gängor på bultar, skruvar och liknande fästelement som används i konstruktionshårdvara, mekaniska sammansättningar, fordonskomponenter och allmänna industriprodukter. Faktisk applikationslämplighet utvärderas baserat på bekräftade ritningar, materialtyp och gängdesign som granskats under inköpsprocessen.
För att stödja internationell leverans tillämpas exportstandardförpackningar. Maskiner är säkert fixerade och skyddade för att minska risken för skador under transport. Ytskydd och tydlig märkning används för att stödja säker lastning, lossning och hantering på plats.
Korrekt förpackning spelar en viktig roll för att säkerställa att utrustningen kommer fram i gott skick och är redo för installation.
