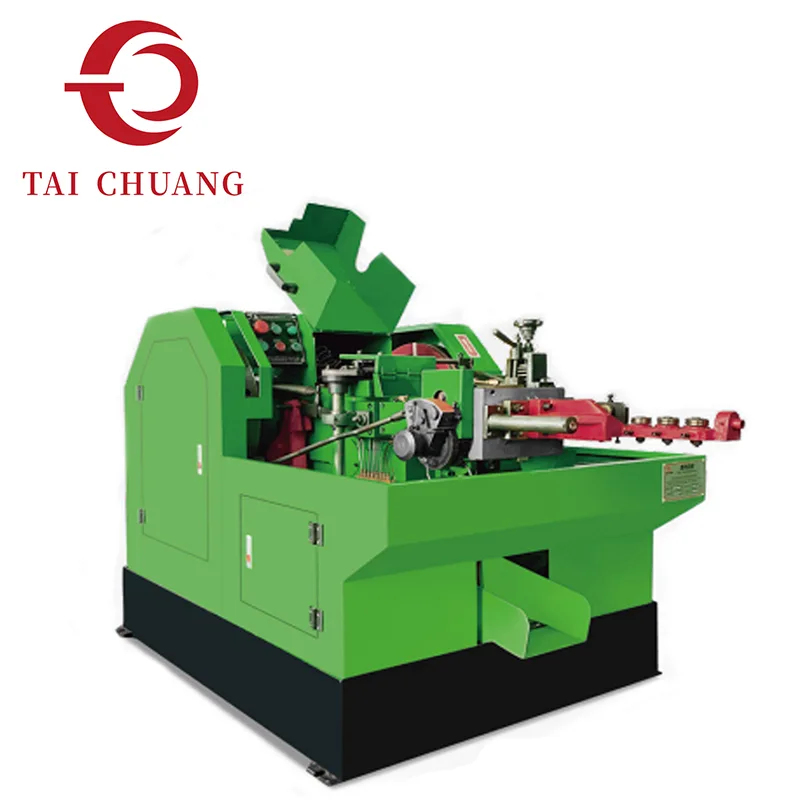

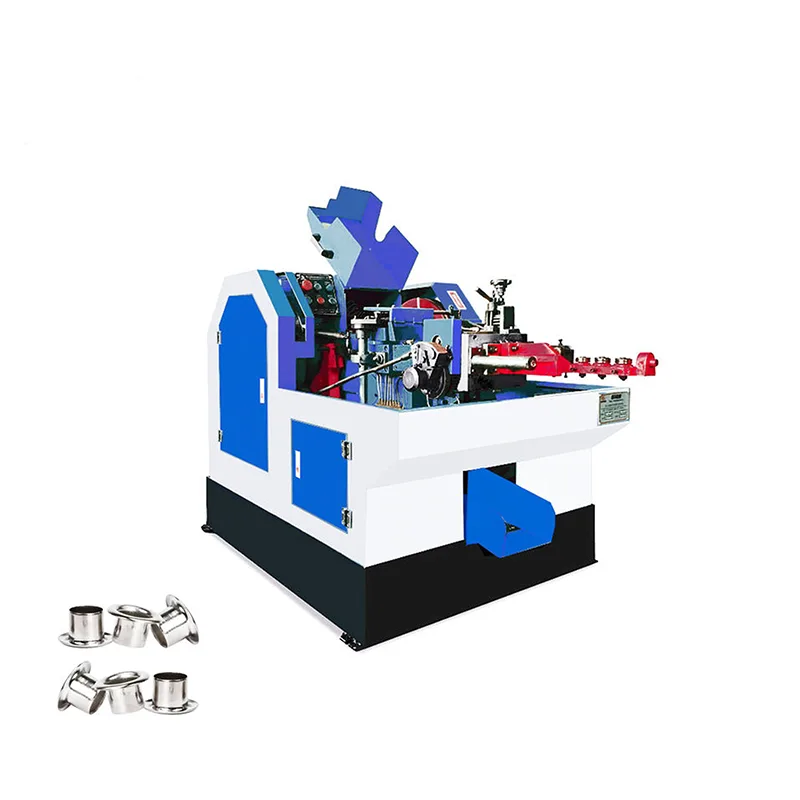

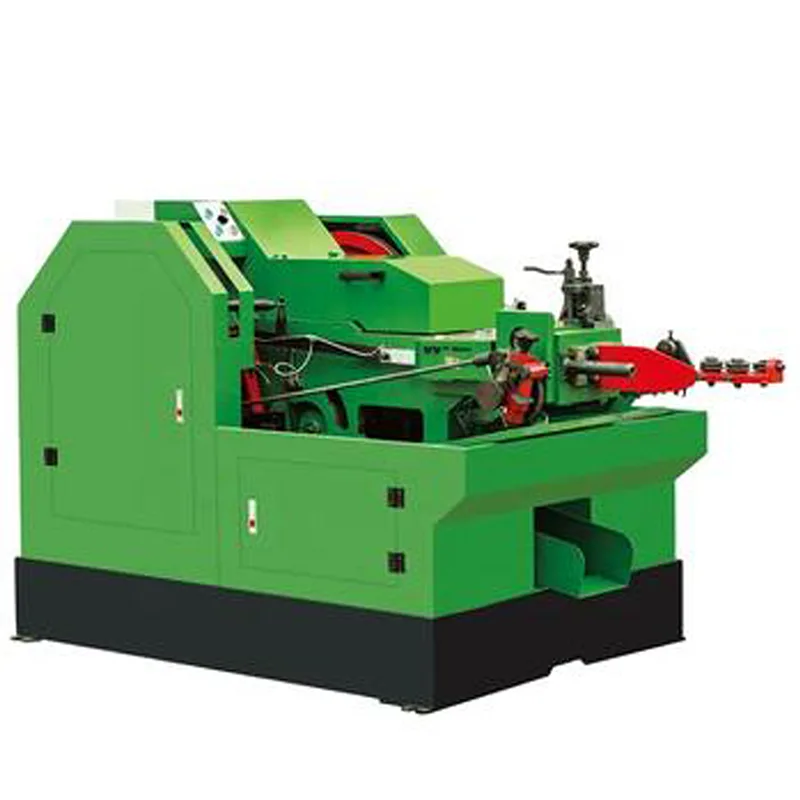

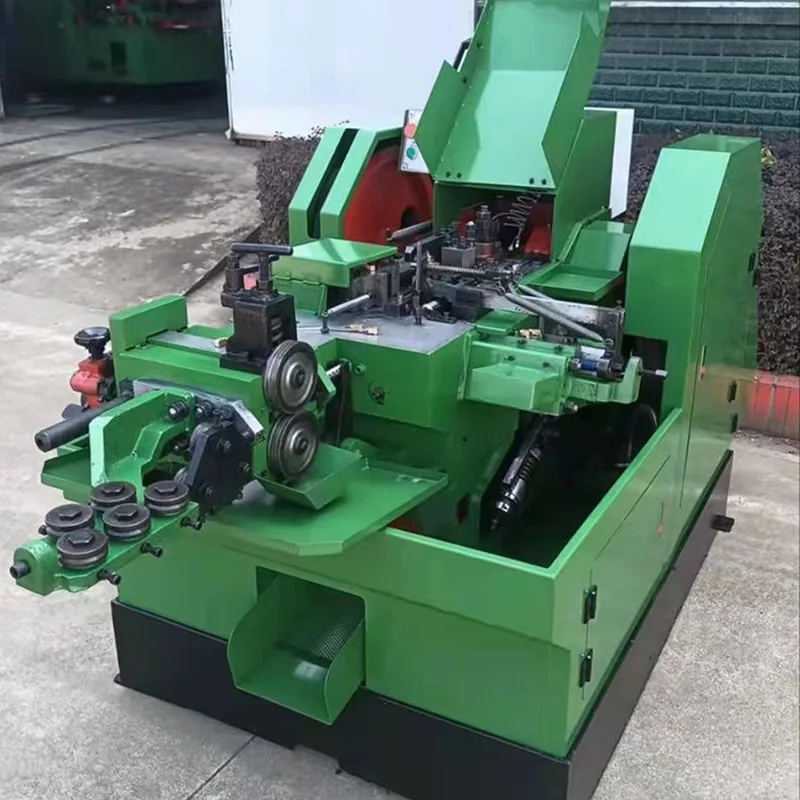

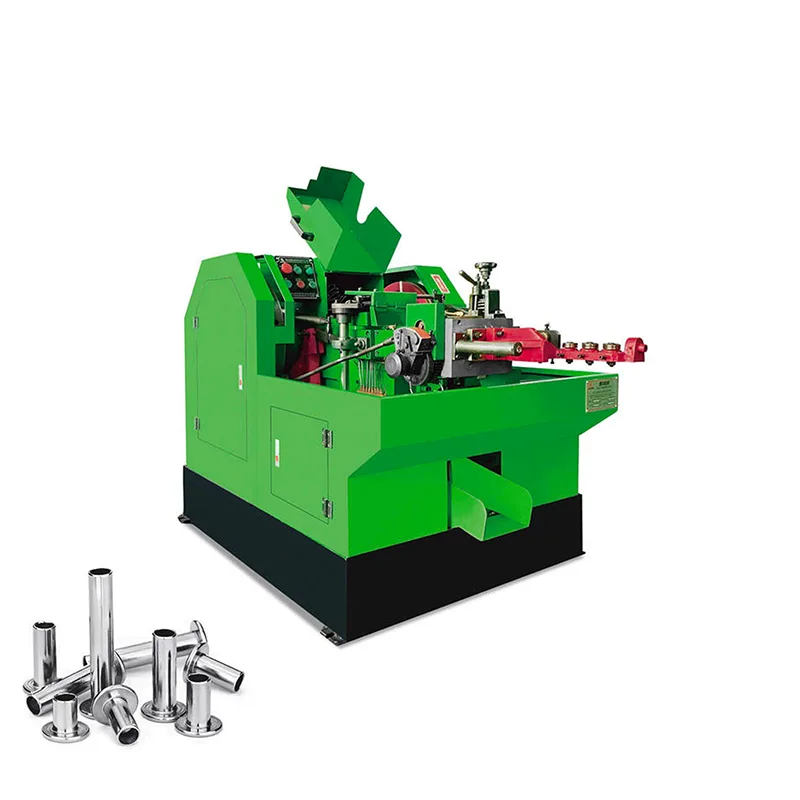

Vår halvtubulära nitmaskin är specialbyggd för tillverkning av nitar med delvis ihåliga skaft – en viktig design för sammansättningar som förlitar sig på kontrollerad deformation under installationen. Dessa nitar gynnas i otaliga mekaniska och industriella applikationer eftersom deras ihåliga skaft gör att de kan utvidgas jämnt när de sätts, vilket skapar en säker, vibrationsbeständig fog utan att skada arbetsstycket.

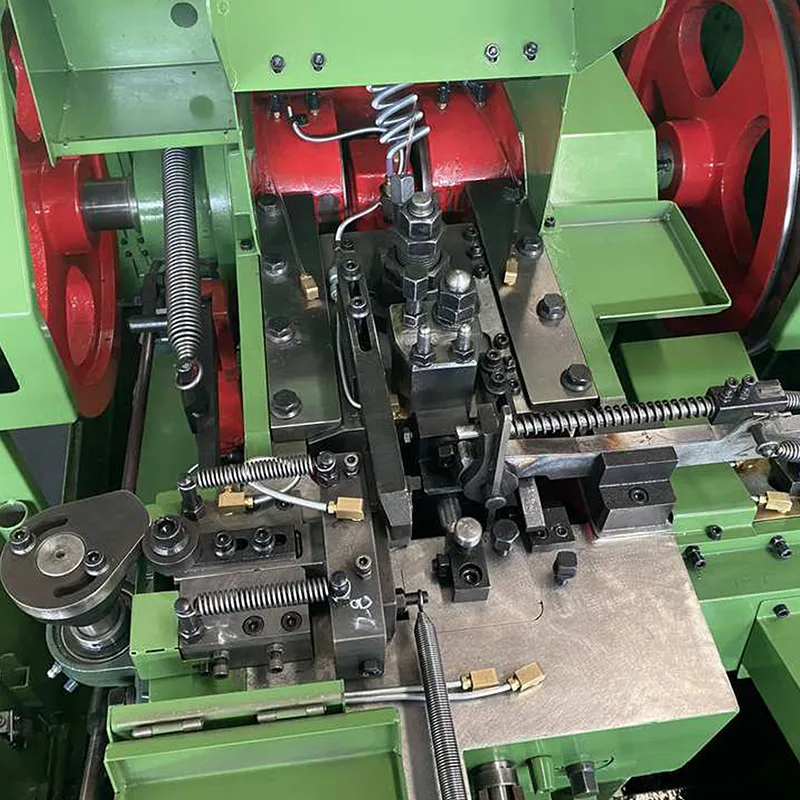

Med utnyttjande av mogen kallformningsteknik producerar denna maskin högkvalitativa semi-tubulära nitar effektivt samtidigt som den ursprungliga materialets styrka bevaras - ingen sekundär värmebehandling krävs. Formningsprocessen är uppdelad i exakta, sekventiella steg: först skär metalltråden till exakta längder, forma sedan nithuvudet till den specificerade profilen, och slutligen forma den partiella rörformade sektionen med konsekvent väggtjocklek. Varje steg kontrolleras till snäva toleranser, vilket säkerställer att varje nit bibehåller enhetlig geometri, diameter och ihåligt djup över stora produktionssatser. Denna nivå av konsistens är avgörande för automatiserade monteringslinjer, där även mindre variationer kan orsaka stopp eller komprometterade fogar.
Utöver kärnformningsfunktionerna är maskinen konstruerad för tillförlitlighet i industriell kvalitet - med hållbara verktyg, smidig materialmatning och enkel justering för olika nitstorlekar. Oavsett om det tillverkas nitar med liten diameter för elektronisk utrustning eller större varianter för fordons- och apparatsammansättningar, balanserar den hastighet och precision för att möta stora produktionskrav.
TAICHUANG levererar den här specialiserade nitformningsutrustningen till tillverkare av fästkomponenter, som vänder sig till olika sektorer, inklusive fordon, flyg, hemelektronik, möbler och allmänna maskiner. Våra maskiner är skräddarsydda för att hantera vanliga nitmaterial som kolstål, rostfritt stål och aluminium, med anpassningsbara verktygsalternativ för att matcha specifika produktkrav.
|
Modell |
Max. Blank Diameter/mm |
Blanklängd/mm |
Avskärningslängd/mm |
Slag/mm |
Kapacitet/st/min |
Huvudformens diameter/mm |
Den initiala stansen Diameter/mm |
Precise Punch Die Diameter/mm |
Cut-off Die Diameter/mm |
|
DW3-20 |
Φ4.0 |
20 |
30 |
37 |
100-120 |
Φ20*35 |
Φ18*50 |
Φ18*50 |
Φ13*20 |
|
DW4-40 |
Φ5.0 |
40 |
48 |
68 |
90-110 |
Φ32*58 |
Φ25*65 |
Φ25*65 |
Φ15*30 |
|
DW5-60 |
Φ7.0 |
60 |
75 |
92 |
70-90 |
Φ34,5*98 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW5-80 |
Φ7.0 |
80 |
95 |
102 |
70-90 |
Φ34,5*100 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW6-90 |
Φ9.0 |
90 |
110 |
120 |
60-80 |
Φ45*120 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW6-120 |
Φ9.0 |
120 |
140 |
150 |
60-80 |
Φ45*150 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW8-120 |
Φ11.0 |
120 |
140 |
156 |
50-70 |
Φ55*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
|
DW10-120 |
Φ13,0 |
120 |
140 |
150 |
50-60 |
Φ70*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
|
Modell |
Kutter Storlek/mm |
Huvudmotor Effekt/kw |
Volym (L*B*H)/m |
Vikt/kg |
|
DW3-20 |
6*25*42 |
Nivå 6 - 1,1kw |
1,65*0,85*1,12 |
650 |
|
DW4-40 |
9*32*70 |
Nivå 6 - 1,5kw |
2,10*1,02*1,06 |
1000 |
|
DW5-60 |
9*35*72 |
Nivå 6 - 2,2kw |
2,50*1,19*1,17 |
1850 |
|
DW5-80 |
9*35*72 |
Nivå 6 - 2,2kw |
2,50*1,17*1,25 |
1900 |
|
DW6-90 |
12*35*77 |
Nivå 6 - 4kw |
3,15*1,37*1,41 |
2900 |
|
DW6-120 |
12*35*77 |
Nivå 6 -4kw |
3,08*1,38*1,41 |
3700 |
|
DW8-120 |
12*42*90 |
Nivå 6 -7,5kw |
3,70*1,60*1,80 |
4500 |
|
DW10-120 |
16*55*115 |
Nivå 6 - 11kw |
4,80*1,80*1,70 |
7800 |
Vårt kontrollerade ihåliga formningssystem säkerställer en stabil och konsekvent produktion för semi-tubular nitar.
Viktiga fördelar i faktisk produktion:
1. Exakt kontroll över kavitetsdjup
2. Enhetlig väggtjocklek inuti niten
3. Stabil skaftinriktning under formningen
4. Konsekvent nithuvudets form och kontur
5. Minska risken för sprickbildning vid hålformning
Med dessa funktioner bibehåller nitarna tillförlitlig prestanda under montering och senare användning.
Lämplig för nittillverkning i hög volym
Stabil repeterbarhet vid kavitetsbildning
Balanserad materialflödeskontroll
Optimerad verktygslivslängd
Kontinuerlig industriell produktionskompatibilitet
Den semi-tubulära nitmaskinen stöder effektiva nitproduktionslinjer med konsekvent dimensionskontroll.
Semi-Tubular Rivet Machine används ofta i:
Montering av fordonsinredning
Tillverkning av hushållsapparater
Plåtfogningsapplikationer
Fästsystem för lätta maskiner
Industriell hårdvarutillverkning
Den stöder kolstål och utvalda nitkvalitetsmaterial.
Specialiserad leverantör av maskiner för kallskärning och nitformning
Erfarenhet från global monteringsindustri
Exportklar industriutrustning
Fokusera på stabil formningsprecision
Långsiktigt produktionsstöd
TAICHUANG tillhandahåller professionella halvtubulära nitformningslösningar för globala tillverkare.
F1: Vad är en halvrörsnit?
En nit med en delvis ihålig ände som möjliggör lättare deformering vid montering.
F2: Är kavitetsdjupet konsekvent?
Ja, maskinen är konstruerad för kontrollerad ihålig precision.
F3: Lämplig för bilmontering?
Ja, speciellt för interiör- och plåtfogningskomponenter.
F4: Kan det köras kontinuerligt?
Ja, den stöder industriell produktion i hög volym.
F5: Tillhandahåller TAICHUANG industriella exportmodeller?
Ja, konfigurationer är lämpliga för globala marknader.
