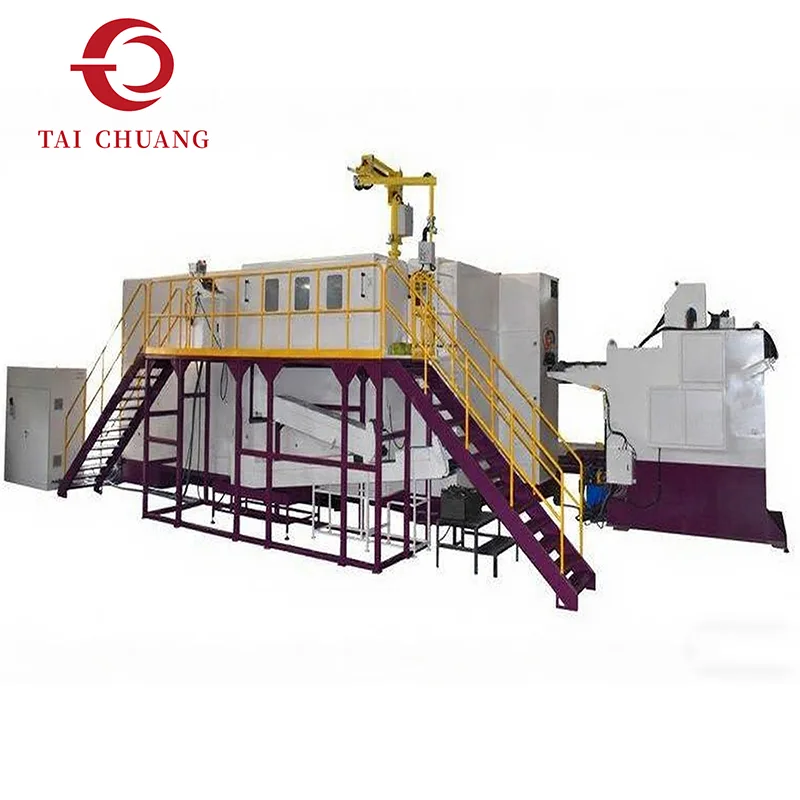

6-stationsdel kall kursmaskin

Multi-stegs formningsprestanda definierar denna 6-stationsdel kalla rubrikmaskin, som erbjuds av den professionella tillverkaren, TAICHUANG, för industriella tillämpningar för kall rubrik. Konfigurationen med sex stationer utökar formningssekvensen för att stödja mer komplexa komponentgeometrier samtidigt som stabilt materialflöde och kontrollerad deformation bibehålls under kontinuerlig produktion av kall rubrik.

Skicka förfrågan

Produktbeskrivning

Byggd med en extra formningsstation i produktionssekvensen, levererar denna 6-stations-del kallhuvudmaskin utökad formningsförmåga för mer krävande delar. Den låter komplexa geometrier formas gradvis genom stabil, kontrollerad deformation.

Under drift kapas metalltråd eller stav till längd och överförs mellan stationer, där varje steg avslutar en del av formningsprocessen. Att fördela deformationen över sex stationer förbättrar materialflödet och minskar risken för överdriven spänningsuppbyggnad under formningen.

TAICHUANG tillhandahåller denna kallformningsmaskin för tillverkare som behöver extra formningssteg utöver vad standard kallformningsutrustning kan erbjuda.

Produktspecifikationer

Modell	Enhet	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Smidesstation	INGA.	6	6	6	6
Smideskraft	Kgs	53 000	95 000	105 000	115 000
Max cut-off dia	mm	Φ10	Φ13	Φ13	Φ16
Max skärlängd	mm	100	100	200	133
Hastighetsintervall	st/min	100-160	80-125	50-110	85-140
P.K.O Stroke	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Huvudglidslag	mm	136	140	270	190
Huvudmotor	kw	18.5	22	30	30
Cut-off-die storlek	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Stansformsstorlek	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Huvudformens storlek	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Die pitch	mm	64	80	80	94
Maskindimension	cm	350240170	420270200	520270200	460300210
Lyftande referensvikt	Ton	15	18	21	23
Max smide dia på huvudet	mm	Φ14	Φ18	Φ18	Φ22
Normal bultstorlek	mm	3-8	5-10	5-10	6-12
Skaftlängd på ämnet	mm	15-70	15-77	30-160	15-110

Modell	Enhet	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Smidesstation	INGA.	6	6	6	6	6
Smideskraft	Kgs	148 000	148 000	150 000	280 000	320 000
Max cut-off dia	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Max skärlängd	mm	140	190	300	190	350
Hastighetsintervall	st/min	60-105	60-100	42-75	50-80	30-60
P.K.O Stroke	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Huvudglidslag	mm	200	270	380	274	490
Huvudmotor	kw	45	37	45	75	75
Cut-off-die storlek	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Stansformsstorlek	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Huvudformens storlek	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Die pitch	mm	110	110	110	129	129
Maskindimension	cm	460310220	550310220	750310260	650360260	870360300
Lyftande referensvikt	Ton	30	35	42	56	65
Max smide dia på huvudet	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Normal bultstorlek	mm	8-14	8-14	8-14	10-18	10-18
Skaftlängd på ämnet	mm	20-110	20-160	60-270	20-160	70-310

Modell	Enhet	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Smidesstation	INGA.	6	6	6	6	6
Smideskraft	Kgs	420 000	420 000	480 000	500 000	520,00
Max cut-off dia	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Max skärlängd	mm	240	360	420	280	380
Hastighetsintervall	st/min	40-65	40-60	30-60	30-60	30-55
P.K.O Stroke	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Huvudglidslag	mm	346	496	560	330	510
Huvudmotor	kw	90	90	110	110	132
Cut-off-die storlek	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Stansformsstorlek	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Huvudformens storlek	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Die pitch	mm	140	140	140	160	160
Maskindimension	cm	800380320	870354320	1000390340	900470350	980470350
Lyftande referensvikt	Ton	90	95	105	135	145
Max smide dia huvud	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Normal bultstorlek	mm	12-22	12-20	12-20	16-30	16-28
Skaftlängd på ämnet	mm	30-210	100-310	60-360	35-220	60-310

Modell	Enhet	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Smidesstation	INGA.	6	6	6	6
Smideskraft	Kgs	660 000	700 000	730 000	1 300 000
Max cut-off dia	mm	Φ36	Φ41	Φ45	Φ55
Max skärlängd	mm	320	320	400	460
Hastighetsintervall	st/min	30-50	30-50	27-50	26-40
P.K.O Stroke	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Huvudglidslag	mm	450	450	520	650
Huvudmotor	kw	160	185	200	375
Cut-off-die storlek	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Stansformsstorlek	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Huvudformens storlek	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Die pitch	mm	190	200	200	270
Maskindimension	cm	950520450	950520450	1010520460	1360620500
Lyftande referensvikt	Ton	170	200	220	380
Max smide dia huvud	mm	Φ70	Φ80	Φ80	Φ90
Normal bultstorlek	mm	16-27	20-30	24-36	30-42
Skaftlängd på ämnet	mm	50-260	50-260	60-320	80-350

Nyckelfunktioner

Utökad formningsförmåga

Med sex dedikerade formningsstationer kan du med den 6-stationsdel kalla styrningsmaskinen slutföra fler formningssteg i en enda produktionscykel. Denna extra station öppnar upp möjligheten att producera mer komplexa detaljgeometrier som inte kan formas på standardmaskiner med lägre station.

Kontrollerat materialflöde

Genom att gradvis deformera materialet över flera stationer säkerställer maskinen ett jämnare materialflöde och bättre kontroll under formningen. Detta resulterar i stabilare dimensioner, förbättrad ytkvalitet och mindre påfrestning på materialet som formas.

Produktionseffektivitet

Alla kritiska formningsoperationer slutförs i en passage genom maskinen. Detta eliminerar behovet av sekundära processer eller flera inställningar, vilket hjälper dig att förkorta produktionstiden och förbättra den totala produktionen.

Pålitlig industriell drift

Maskinen är byggd speciellt för kontinuerlig daglig produktion och är konstruerad för att köras konsekvent i krävande tillverkningsmiljöer. Den erbjuder stabil prestanda, låg stilleståndstid och långvarig hållbarhet för vanlig industriell användning.

Ansökningar

Vår 6-stationsdel med kall riktningsmaskin används ofta för tillverkning av en mängd olika precisionskomponenter som kräver progressiv formning och stabil kvalitet.

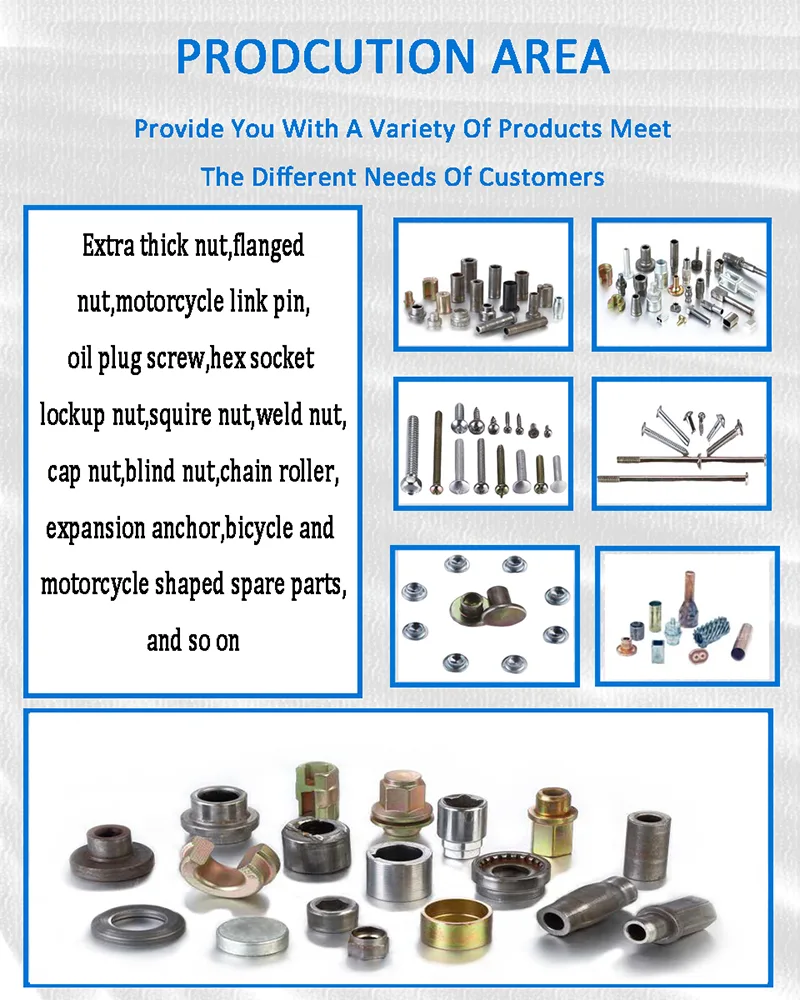

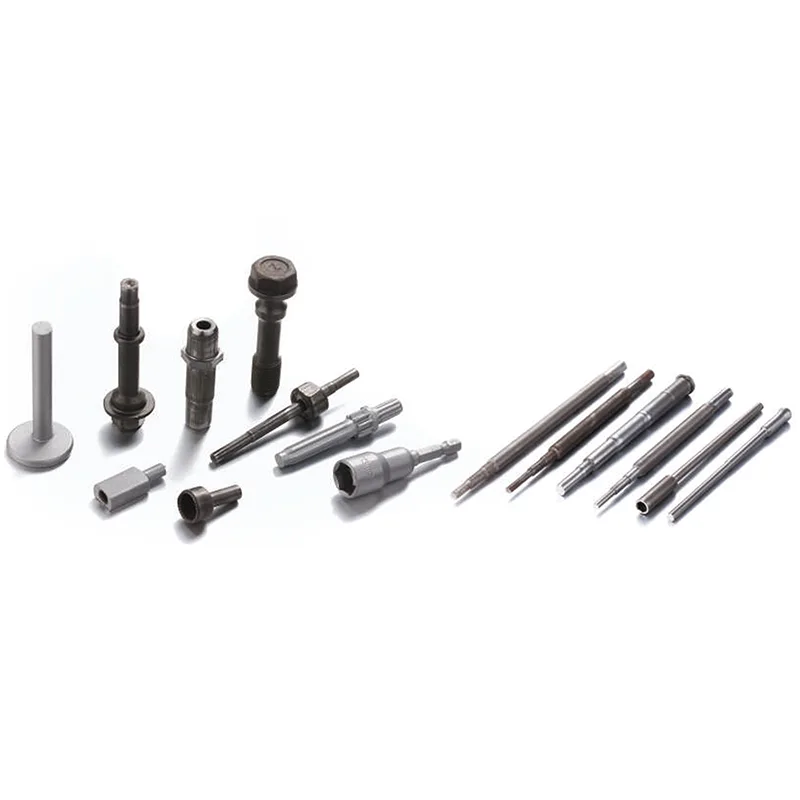

Typiska delar som produceras på denna maskin inkluderar:

· Stegformade axlar med flera diameterändringar

· Specialdesignade hårdvarudelar för speciella applikationer

· Mekaniska kopplingar som används vid montering och transmission

· Precisionsbussningar med snäva toleranskrav

· Diverse industribeslag för olika utrustningssystem

Denna maskin är lämplig för tillverkare som fokuserar på högkvalitativa metallkomponenter, som betjänar industrier som:

· Biltillverkning och leverans av bildelar

· Tillverkning av konstruktionshårdvara och standardfästelement

· Allmän tillverkning av maskiner och mekaniska komponenter

· Industriell utrustning och monteringsdelar

FAQ

F1: Vad är fördelen med en 6-stationsmaskin framför en 5-stationsmodell?

Den extra formningsstationen möjliggör ytterligare formningsoperationer och större flexibilitet vid tillverkning av mer komplexa delar.

F2: Är maskinen lämplig för högvolymproduktion?

Ja. Flerstationsmaskiner med kall rubrik används vanligtvis för massproduktion av metallkomponenter.

F3: Förbättrar kall rubrik produktens styrka?

Ja. Eftersom material formas snarare än skärs, förblir den inre kornstrukturen kontinuerlig, vilket förbättrar styrkan.
