Vertikalt bearbetningscenter

Öka din tillverkningsprecision med TAICHUANGs pålitliga CNC-bearbetningslösningar. Vårt vertikala bearbetningscenter – byggt för precisionsfräsning, borrning och gängning av metallkomponenter – kombinerar en vertikal spindelkonfiguration med avancerade CNC-kontroller för att leverera konsekvent noggrannhet och effektiv produktion för kritiska mekaniska delar i dagens industriella landskap. Vi är ett bra val för att vara din tillverkare och leverantör, kontakta oss bara!

Skicka förfrågan

Produktbeskrivning

Vertical Machining Center (VMC) är en av de mest använda CNC-maskinerna i modern tillverkningsindustri. Maskinen är utformad med en vertikalt orienterad spindel och ett rörligt arbetsbord och ger en mångsidig plattform för ett brett utbud av bearbetningsoperationer inklusive fräsning, borrning, gängning och konturbearbetning.

Den vertikala spindelkonfigurationen gör att skärverktyg kan närma sig arbetsstycket ovanifrån, vilket ger utmärkt sikt för operatörer och effektiv spånborttagning under bearbetning. Denna struktur är särskilt lämplig för bearbetning av plana ytor, slitsar, hål och komplexa konturer på metallkomponenter.

Utrustad med CNC-styrteknik kan maskinen utföra flera bearbetningsoperationer automatiskt baserat på programmerade verktygsbanor. Automatiska verktygsväxlare gör att olika skärverktyg kan användas inom en enda bearbetningscykel, vilket minskar manuella ingrepp och förbättrar den totala produktionseffektiviteten.

Det vertikala bearbetningscentret är utformat för att stödja stabil bearbetningsprestanda över ett brett utbud av material, inklusive stål, aluminium, rostfritt stål och andra tekniska metaller. Dess balanserade maskinstruktur och precisionsrörelsesystem hjälper till att upprätthålla konsekvent bearbetningsnoggrannhet under både små serier och storskalig produktion.

TAICHUANG tillhandahåller vertikala bearbetningscentra som en del av sina bearbetningsutrustningslösningar för tillverkare som söker pålitliga CNC-maskiner för tillverkning av precisionskomponenter.

Produktspecifikationer

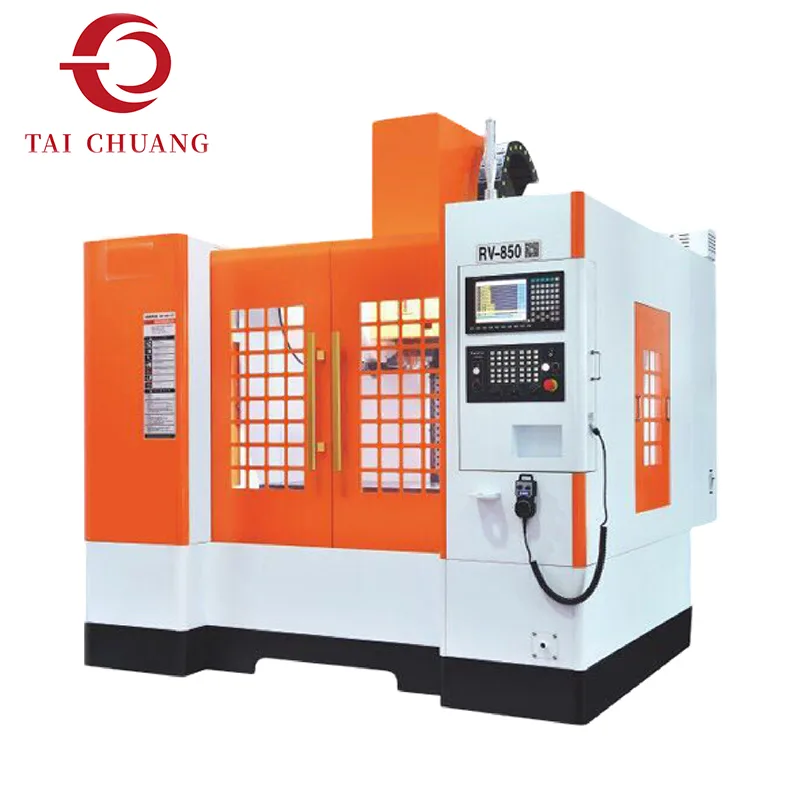

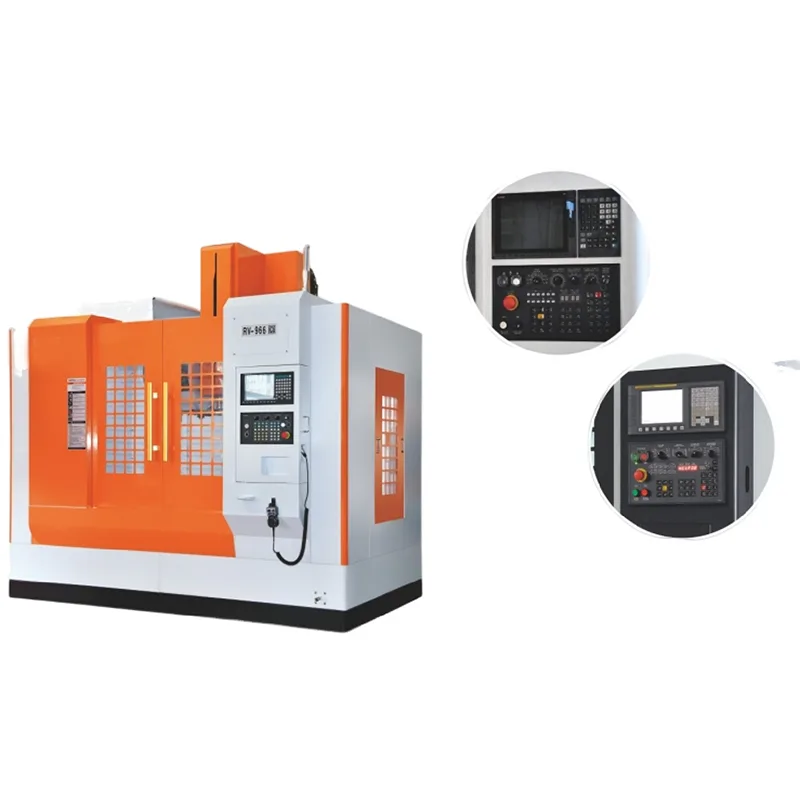

Modell	RV850	RV9	RV966	RV1165	RV1170	RV1380	RV1580
Resa
X - axelrörelse	800 mm	900 mm	900 mm	1100 mm	1100 mm	1300 mm	1500 mm
Y - axelrörelse	500 mm	600 mm	650 mm	650 mm	700 mm	800 mm	800 mm
Headstock Z - axelrörelse	500 mm	600 mm	600 mm	600 mm	700 mm	800 mm	800 mm
Avstånd från spindelnos till arbetsbord	100 - 600 mm	150 - 750 mm	100 - 700 mm	100 - 700 mm	150 - 850 mm	150 - 950 mm	150 - 950 mm
Avstånd från spindelcentrum till kolumn	570 mm	690 mm	720 mm	720 mm	700 mm	760 mm	900 mm
Arbetsbord
Arbetsbordsstorlek	1000*550 mm	1100*600 mm	1100*650 mm	1100*650 mm	1200*700 mm	1400*900 mm	1600*800 mm
Maximal belastning	800 kg	850 kg	800 kg	800 kg	900 kg	1100 kg	1400 kg
Antal T - platser	5	6	4	4	7	7	7
T - slitsstorlek	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
Axel
Spindelhastighet (standard)	10 000 r.p.m	10 000 r.p.m	10 000 r.p.m	10 000 r.p.m	10 000 r.p.m	10 000 r.p.m	10 000 r.p.m
Spindelhastighet (tillval)	8000 - 15000 r.p.m	10 000 - 15 000 r.p.m	8000 - 15000 r.p.m	8000 - 15000 r.p.m	10 000 - 15 000 r.p.m	10 000 - 15 000 r.p.m	10 000 - 15 000 r.p.m
Spindelkraft	7,5/11 kw	11/15 kw	7,5/11 kw	7,5/11 kw	11/15 kw	11/15 kw	11/15 kw
Spindel avsmalnande	BT40	BT40	BT40	BT40	BT40	BT40	BT50
Foder
X/Y-axelns snabbmatning	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Z - axel snabbmatning	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Skärmatning per axel	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min	1 - 10 000 mm/min
Andra
Tre-axlig motoreffekt	3,93,95,9 kw	3,93,95,9 kw	3,93,95,9 kw	3,93,95,9 kw	4,94,94,9 kw	2,42,43,9kw	5,95,95,9kw

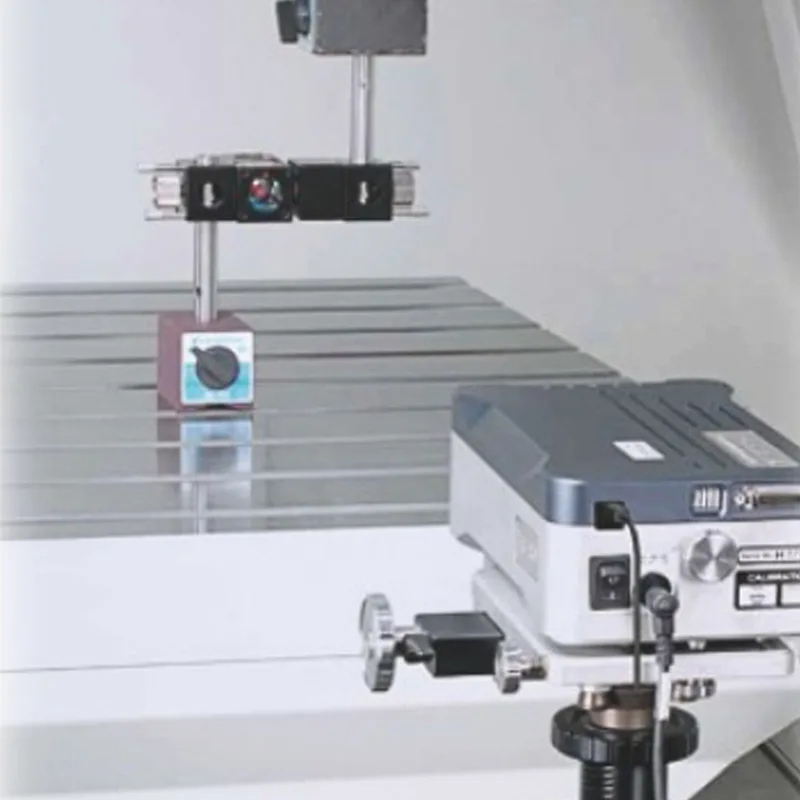

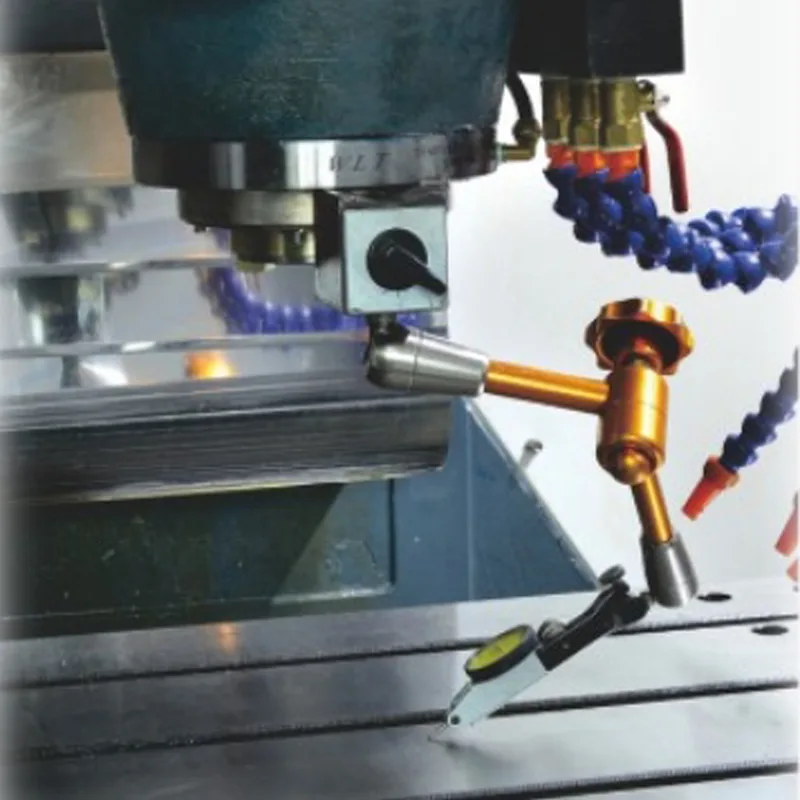

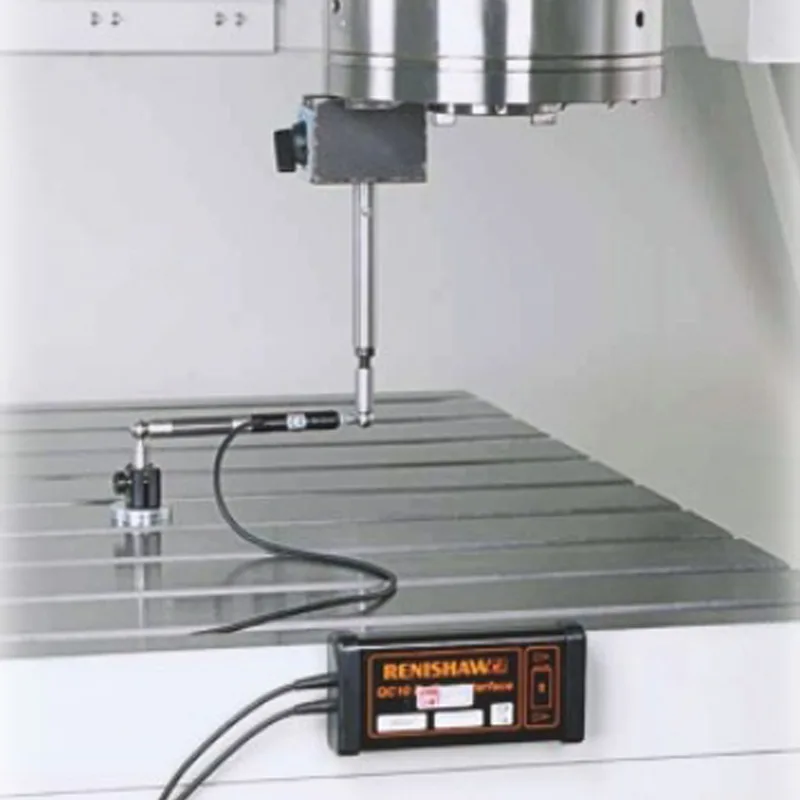

Positioneringsnoggrannhet	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm
Repeterbarhetsnoggrannhet	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm
Kontroller	1	1	1	1	1	1	1
Skärvätsketryck	28 hk	28 hk	28 hk	28 hk	28 hk	28 hk	28 hk
Lufttryckskrav	8kva	8kva	8kva	8kva	8kva	8kva	8kva
Elektrisk specifikation	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar	6-7 bar
Maskinens vikt	5000 kg	5000 kg	5600 kg	5900 kg	11 000 kg	12 000 kg	14 000 kg
Maskinens mått	250023002500 mm	250024002650 mm	260028002500 mm	280026002600 mm	356031502850 mm	380030503100 mm	465033003200 mm

Huvudfunktioner för bearbetning

Vertical Machining Center stöder en mängd olika bearbetningsoperationer som krävs för industriell komponenttillverkning.

Precisionsfräsning

Maskinen kan utföra noggranna fräsoperationer för att skapa plana ytor, slitsar och komplexa geometrier på metalldelar.

Borrning

Högprecisionsborrning möjliggör skapandet av exakt placerade hål för mekanisk montering.

Knacka och gänga

Gänggängningsoperationer kan utföras automatiskt inom bearbetningscykeln.

Kontur och ytbearbetning

CNC-styrda verktygsbanor gör att maskinen kan producera komplexa former och konturer.

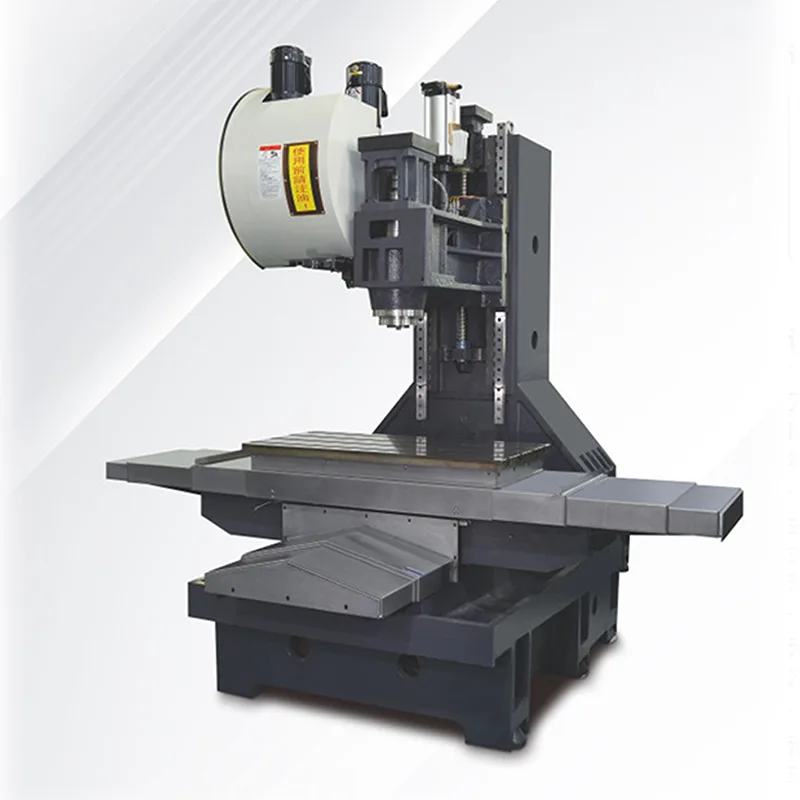

Maskinens strukturfunktioner

Vertikal spindelkonfiguration

Det vertikala spindelarrangemanget tillåter direkt skärande åtkomst till arbetsstycket, vilket stöder effektiv fräsning och borrning.

CNC styrsystem

Avancerad CNC-kontroll möjliggör exakt programmering av bearbetningsbanor och automatiserad drift.

Automatisk verktygsväxlare

Verktygsväxlarsystemet möjliggör snabb växling mellan flera verktyg under bearbetning.

Precision linjära styrningar

Högnoggranna styrbanor säkerställer mjuk axelrörelse och pålitlig positioneringsnoggrannhet.

Produktionsfördelar

Mångsidig bearbetningskapacitet

Maskinen kan utföra flera bearbetningsprocesser inom en uppsättning.

Förbättrad produktionseffektivitet

Automatiska verktygsbyten och CNC-programmering minskar manuell drifttid.

Konsekvent bearbetningsnoggrannhet

Precisionsrörelsekontroll hjälper till att upprätthålla dimensionsstabilitet under produktionen.

Flexibel delbearbetning

Maskinen kan bearbeta ett brett utbud av metallkomponenter som används i olika industrier.

Tillämpningsomfång

Precisionsbearbetningsindustri: CNC-borrning och fräsning av ståldelar, aluminiumdelar, prototypmodeller, etc.

Glasögonindustri: Bearbetning av tillbehör som ståldelar, kopparelektroder, inre spår i metallram och glasögonbågar av plast, ljusa yttre former och snidade mönster.

Klockindustri och smyckesindustri (hängen, ringar, armband, etc.): Bearbetning såsom glaspositioner, presspositioner, gänghål, krökta ytor, bågytborrning, steninläggning och karaktärsristning.

Varför välja TAICHUANG

TAICHUANG levererar industriell bearbetningsutrustning utformad för att stödja moderna tillverkningsprocesser. De vertikala bearbetningscentra som introducerats av TAICHUANG är utvalda av tillverkare som söker effektiva CNC-bearbetningslösningar.

Fördelarna inkluderar:

bearbetningsutrustning för precisionstillverkning av metallkomponenter

maskiner lämpliga för fräsning, borrning och gängning

CNC-bearbetningslösningar för olika industriella applikationer

utrustning för global tillverkningsindustri

TAICHUANG fokuserar på att tillhandahålla pålitlig bearbetningsutrustning som hjälper tillverkare att förbättra produktiviteten och bearbetningsnoggrannheten.

FAQ

Vad används ett vertikalt bearbetningscenter till?

Ett vertikalt bearbetningscenter används för CNC-fräsning, borrning, gängning och konturbearbetning av metallkomponenter.

Vilka material kan bearbetas på en VMC?

Vanliga material inkluderar aluminium, kolstål, rostfritt stål, mässing och andra tekniska metaller.

Vad är fördelen med ett vertikalt bearbetningscenter?

Vertikala bearbetningscentra erbjuder god sikt, effektiv spånborttagning och mångsidig bearbetningskapacitet för många typer av mekaniska delar.

Vilka industrier använder vanligtvis VMC-maskiner?

Branscher som biltillverkning, maskintillverkning, formtillverkning och industriell utrustningstillverkning använder i stor utsträckning VMC-maskiner.

Kan ett vertikalt bearbetningscenter utföra flera operationer?

Ja. En VMC kan utföra fräsning, borrning, gängning och konturbearbetning inom ett enda CNC-bearbetningsprogram.
