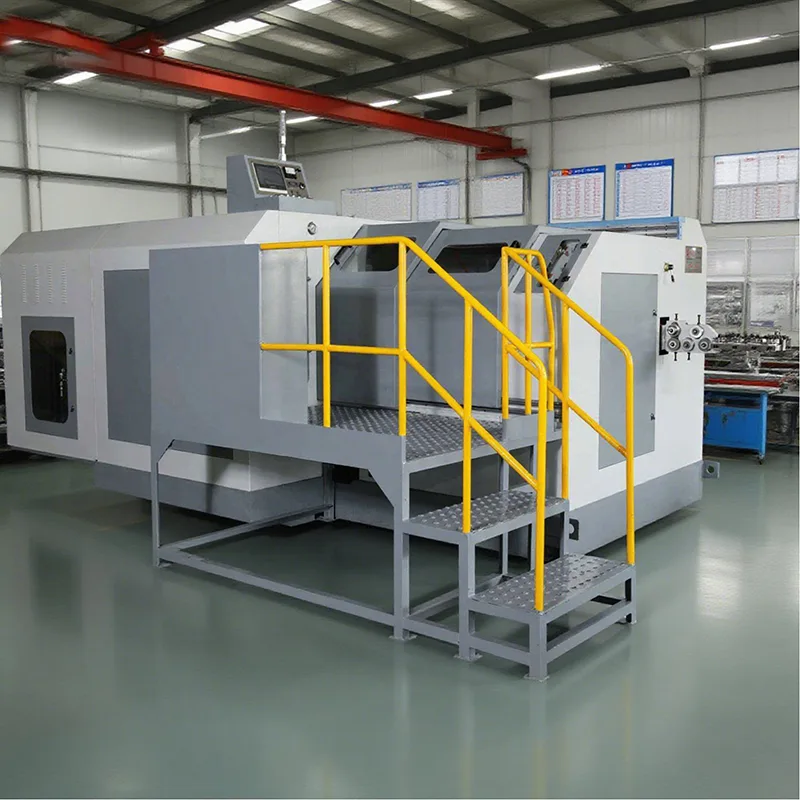

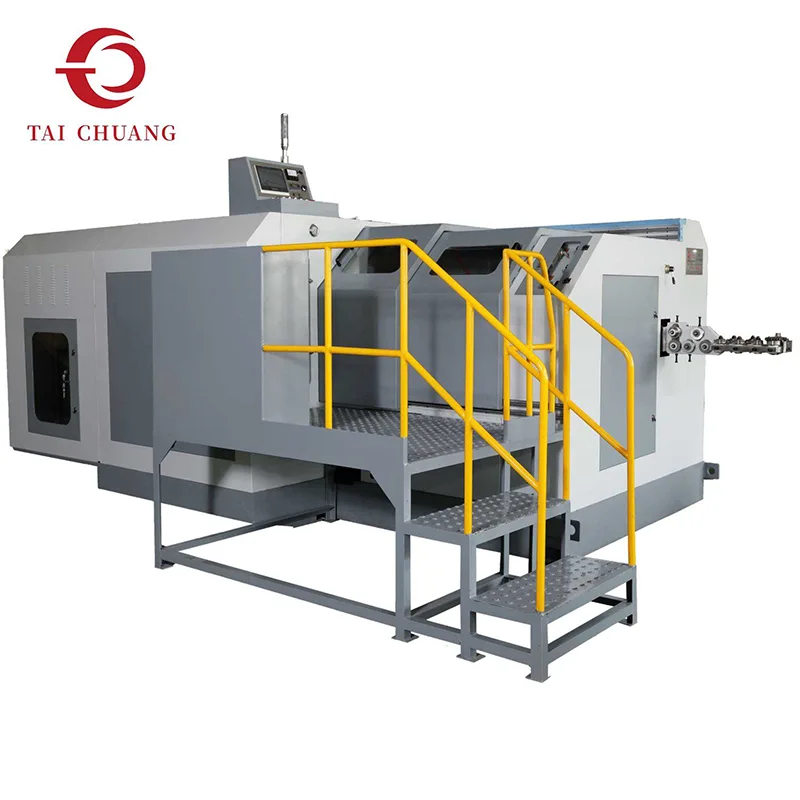

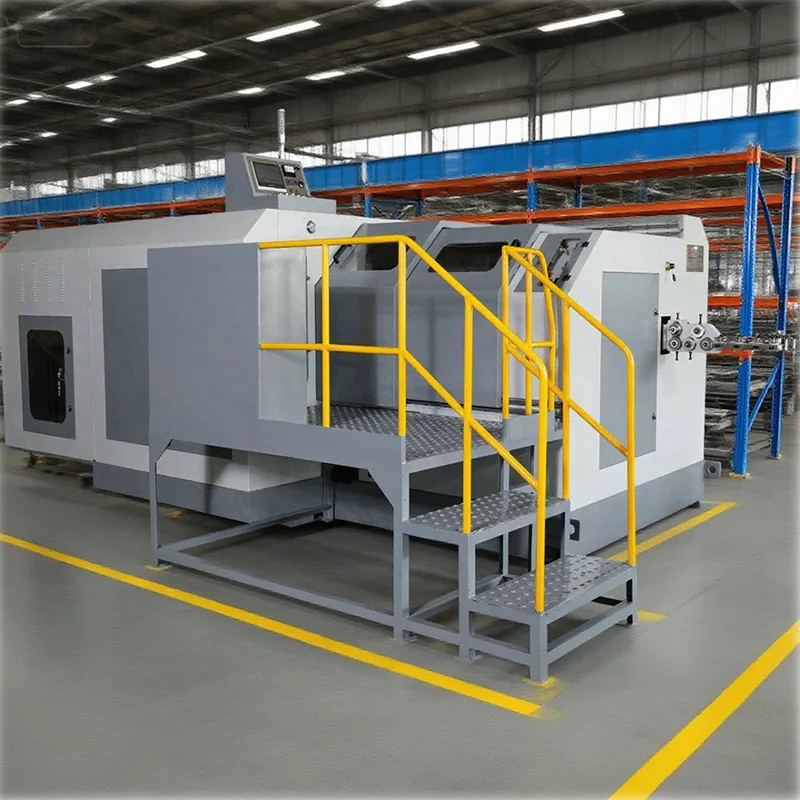

4-Stations Bolt Former

Som en del av sortimentet av kallstyrningsmaskiner utökar 4-stations bultformaren som levereras av TAICHUANG formningsförmågan genom ytterligare ett kurssteg. Fyrstegsprocessen tillåter mer gradvis materialomfördelning och raffinerad huvudformning, vilket gör denna konfiguration lämplig för fästelementdesigner som kräver närmare dimensionskontroll och större formningsflexibilitet. Välj oss som din leverantör och få en fabriksoffert redan idag!

Skicka förfrågan

Produktbeskrivning

En 4-stations bultformare förbättrar formningsprocessen genom att sprida deformation över en extra station. Detta tillåter materialet att flyta mer gradvis under kursen, vilket minskar spänningskoncentrationen och förbättrar formkonsistensen för mer krävande bultkonstruktioner.

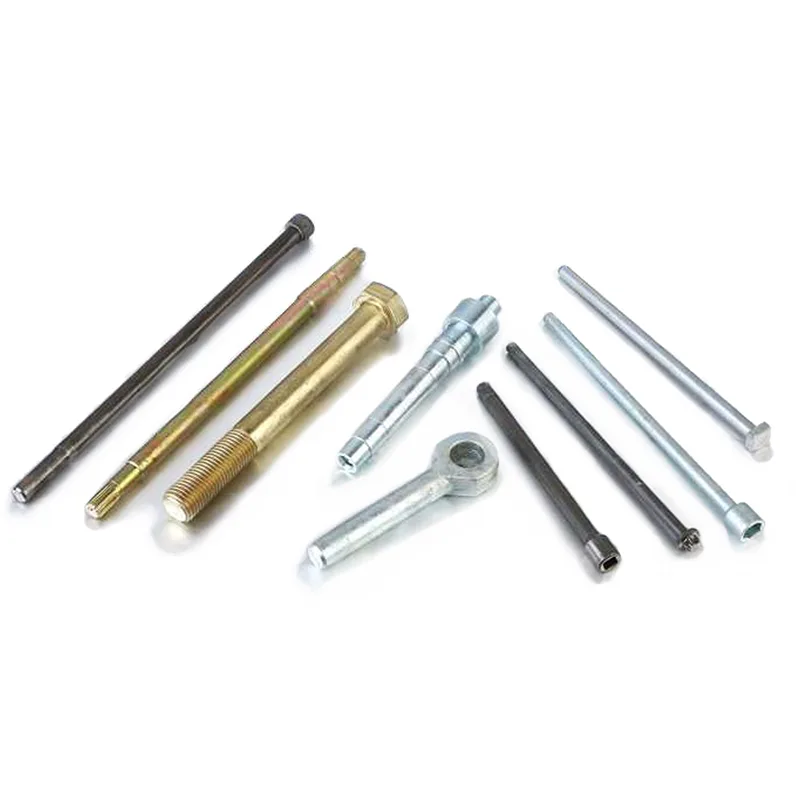

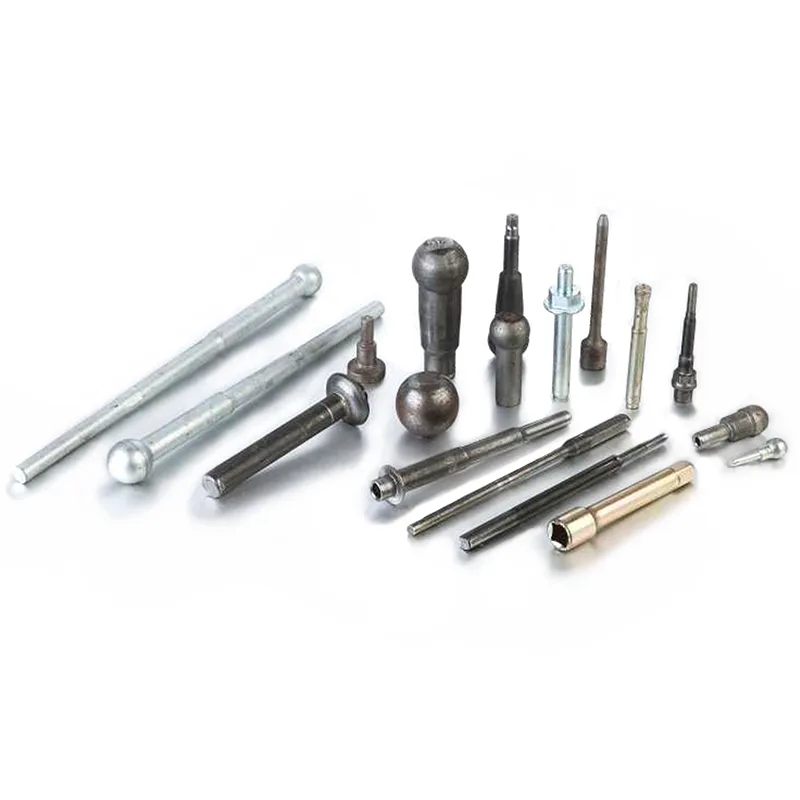

Inom applikationer för kallstyrning erbjuder den extra stationen större frihet i verktygslayout och formningslogik. Den stöder bulthuvuden med brickor, flänsar eller speciella konturer som är svåra att uppnå inom en trestegsprocess. Genom att kontrollera deformation steg för steg hjälper 4-stations bultformaren till att förbättra symmetri och ytkvalitet.

TAICHUANG presenterar detta bultformningsalternativ för köpare som behöver bredare fästelementdesignkompatibilitet och som vill balansera formningskomplexitet med stabilt produktionsbeteende.

Produktspecifikationer

Modell	Enhet	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Smidesstation	Inga.	4	4	4	4	4	4
Smideskraft	kg	15000	45000	45000	75000	80000	80000
Max cut-off dia	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Max skärlängd	mm	70	100	145	110	200	230
Hastighetsintervall	st/min	160-250	140-250	80-150	120-220	50-130	60-120
P.K.O Stroke	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Huvudglidslag	mm	100	136	210	140	270	370
Huvudmotor	kw	11	15	15	22	22	22
Cut-off formstorlek	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Stansformsstorlek	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Huvudformens storlek	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Die pitch	mm	48	60	60	80	80	80
Maskindimension (L"B"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Lyftande referensvikt	Ton	4.5	9	11	13.5	18	22
Normal bultstorlek	mm	2-4	3-6	3-6	5-8	5-8	5-8
Skaftlängd på ämnet	mm	10-60	10-70	25-125	15-77	25-160	70-205

Modell	Enhet	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Smidesstation	Inga.	4	4	4	4	4	4
Smideskraft	kg	85000	85000	120000	130000	130000	155000
Max cut-off dia	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Max skärlängd	mm	135	190	145	200	305	450
Hastighetsintervall	st/min	95-160	70-130	100-150	75-120	50-80	32-60
P.K.O Stroke	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Huvudglidslag	mm	190	280	200	270	380	580
Huvudmotor	kw	30	30	30	37	37	45
Cut-off formstorlek	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Stansformsstorlek	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Huvudformens storlek	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Die pitch	mm	94	94	98	110	110	110
Maskindimension (L"B"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Lyftande referensvikt	Ton	17	21	22	26	38	50
Normal bultstorlek	mm	6-10	6-10	8-12,7	8-14	8-14	8-14
Skaftlängd på ämnet	mm	15-110	20-160	20-110	25-160	60-270	120-400

Modell	Enhet	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Smidesstation	Inga.	4	4	4	4	4	4
Smideskraft	kg	220000	220000	230000	380000	380000	450000
Max cut-off dia	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Max skärlängd	mm	200	350	510	240	360	260
Hastighetsintervall	st/min	70-110	40-70	35-50	50-80	40-65	40-70
P.K.O Stroke	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Huvudglidslag	mm	260	490	670	346	496	330
Huvudmotor	kw	55	55	75	75	75	110
Cut-off formstorlek	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Stansformsstorlek	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Huvudformens storlek	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Die pitch	mm	120	120	120	140	140	160
Maskindimension (L"B"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Lyftande referensvikt	Ton	43	60	80	62	75	105
Normal bultstorlek	mm	10-16	10-16	12-20	12-20	12-20	14-27
Skaftlängd på ämnet	mm	20-160	70-310	150-490	25-210	70-310	35-210

Modell	Enhet	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Smidesstation	Inga.	4	4	4	4	4
Smideskraft	kg	450000	450000	600000	600000	900000
Max cut-off dia	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Max skärlängd	mm	320	380	400/430	450	500
Hastighetsintervall	st/min	35-65	35-60	30-50	25-45	25-40
P.K.O Stroke	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Huvudglidslag	mm	420	510	520/540	620	656
Huvudmotor	kw	110	110	132	132	200
Cut-off formstorlek	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Stansformsstorlek	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Huvudformens storlek	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Die pitch	mm	160	160	200	200	235
Maskindimension (L"B"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Lyftande referensvikt	Ton	120	125	170	200	220
Normal bultstorlek	mm	14-27	14-27	24-30	24-30	24-42
Skaftlängd på ämnet	mm	60-260	70-310	60-320/80-350	70-400	150-420

Formningsfördelar

Ytterligare formningssteg för komplexa huvuddesigner

Förbättrad kontroll av huvudsymmetri och dimensioner

Förbättrad verktygsflexibilitet

Bredare designkompatibilitet med fästelement

Applikationsfält

Fästelement för fordon

Strukturella bultar

Maskiner och utrustning fästelement

Anpassade bultdesigner

FAQ

F1: Hur skiljer sig en 4-stations bultformare från en 3-stationsmodell?

Den extra stationen tillåter mer gradvis formning och stödjer mer komplexa bultformer.

F2: Är det lämpligt för precisionsfästen?

Ja, det väljs ofta för applikationer som kräver bättre dimensionskonsistens.
