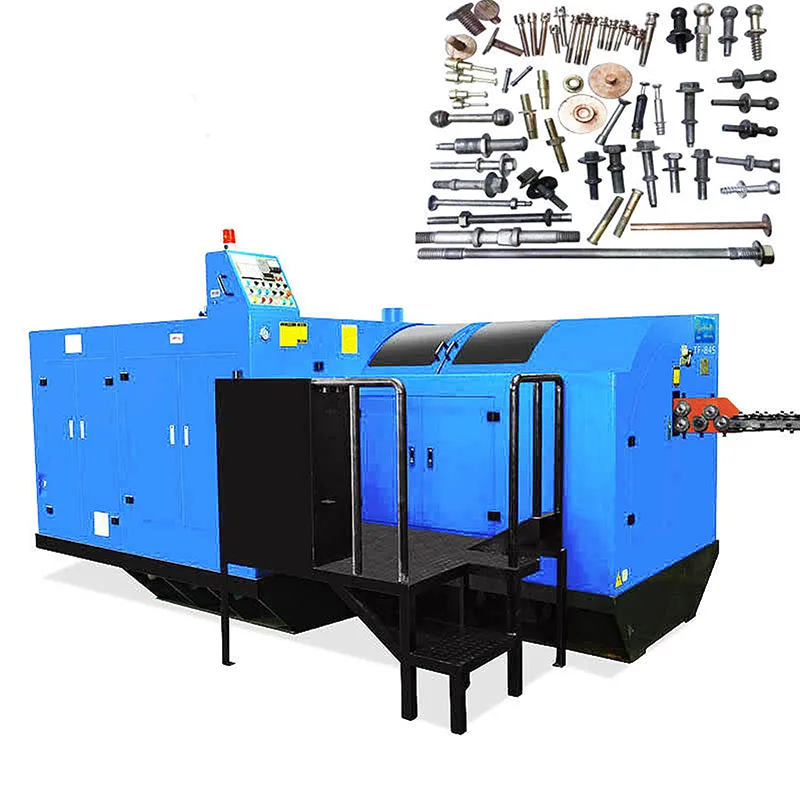

TAICHUANG, som en pålitlig fabrik, har olika typer av multistations kallsmidemaskiner, dessa maskinserier används främst för flerstegs eller svåra fästelement. Dessa maskinserier är designade enligt strukturen för Taiwan Machinery. Maskinen är huvudsakligen gjord av material importerat från Taiwan, som har egenskaperna slitstyrka, bra prestanda och stabil produktion.
Som en maskinlösning för kall rubrik stöder denna konfiguration kontrollerat materialflöde, stabil huvudformning och förbättrad ytkonsistens. Det utvärderas ofta för fordonsindustri, mekaniska och konstruerade fästsystem. TAICHUANG presenterar bultformare med hög precision för kunder som prioriterar kvalitetskonsistens och processkontroll.
|
Modell |
Stationer Antal/nr |
Max. Tomdiemeter/mm |
Max. Blanklängd/mm |
Avskärningslängd/mm |
Kapacitet/st/min |
Huvudformens diameter/mm |
Stansdyna Diameter/mm |
Dimension av Linjedyna/mm |
Cut-off Die Diameter/mm |
|
TBF-52S |
2 |
Φ5 |
55 |
70 |
100-250 |
Φ46*100*2 |
Φ31*100*2 |
Φ19*32 |
Φ22*10 |
|
TBF-52 Förstorad |
2 |
Φ5 |
55 |
70 |
100-250 |
Φ46*80*2 |
Φ31*100*2 |
Φ19*32 |
Φ22*10 |
|
TBF-53S |
3 |
Φ6 |
55 |
70 |
100-250 |
Φ46*100*3 |
Φ31*100*3 |
Φ19*32 |
Φ22*10 |
|
TBF-53 Förstorad |
3 |
Φ6 |
55 |
70 |
100-250 |
Φ46*80*3 |
Φ31*100*3 |
Φ19*32 |
Φ22*10 |
|
TBF-54 Förstorad |
4 |
Φ6 |
55 |
70 |
100-250 |
Φ46*80*4 |
Φ31*100*4 |
Φ19*32 |
Φ22*10 |
|
TBF-63S |
3 |
Φ8 |
65 |
90 |
100-250 |
Φ50*85*3 |
Φ40*90*3 |
Φ30*45 |
Φ32*14 |
|
TBF-64S |
4 |
Φ8 |
65 |
90 |
100-250 |
Φ50*85*4 |
Φ40*90*4 |
Φ30*45 |
Φ32*14 |
|
TBF-83S |
3 |
Φ10 |
75 |
100 |
100-200 |
Φ60*108*3 |
Φ45*115*3 |
Φ30*55 |
Φ32*20 |
|
TBF-84S |
4 |
Φ10 |
75 |
100 |
100-200 |
Φ60*108*4 |
Φ45*115*4 |
Φ30*55 |
Φ32*20 |
|
TBF-103S |
3 |
Φ12 |
105 |
140 |
100-180 |
75*135*3 |
Φ53*115*3 |
Φ45*70 |
Φ48*20 |
|
TBF-104S |
4 |
Φ12 |
105 |
140 |
100-180 |
Φ75*135*4 |
Φ53*115*4 |
Φ45*70 |
Φ48*20 |
|
Modell |
Slag/mm |
Back-up trip/mm |
Toppa ut före/mm |
Huvudmotor Effekt/kw |
Volym (L*B*H)/m |
Vikt/kg |
|
TBF-52S |
110 |
75 |
20 |
Nivå 8 - 5,5kw |
2,40*1,15*1,20 |
2400 |
|
TBF-52 Förstorad |
100 |
75 |
20 |
Nivå 8 - 5,5kw |
2,80*1,20*1,30 |
3000 |
|
TBF-53S |
100 |
75 |
20 |
Nivå 8 - 7,5kw |
2,40*1,20*1,20 |
2500 |
|
TBF-53 Förstorad |
100 |
75 |
20 |
Nivå 8 - 7,5kw |
2,80*1,25*1,30 |
3300 |
|
TBF-54 Förstorad |
100 |
75 |
20 |
Nivå 8 - 7,5kw |
2,80*1,33*1,30 |
3500 |
|
TBF-63S |
110 |
80 |
20 |
Nivå 6 - 11kw |
2,90*1,80*1,50 |
6000 |
|
TBF-64S |
110 |
80 |
20 |
Nivå 6 - 15kw |
2,90*1,90*1,55 |
7200 |
|
TBF-83S |
150 |
105 |
25 |
Nivå 6 - 18,5kw |
4,00*2,50*1,80 |
11300 |
|
TBF-84S |
150 |
105 |
25 |
Nivå 6 - 22kw |
4,00*2,60*1,80 |
13500 |
|
TBF-103S |
180 |
130 |
25 |
Nivå 6 - 22kw |
4,70*3,30*1,90 |
15800 |
|
TBF-104S |
180 |
130 |
25 |
Nivå 6 - 22kw |
4,70*3,30*1,90 |
17500 |
Förbättrad dimensionell repeterbarhet
Stabil formningsinriktning
Minskad variation mellan delarna
Lämplig för snäva toleransfästen
F1: Vad gör en bultformare till "hög precision"?
Den fokuserar på stramare formningskontroll, verktygsinriktning och konsistens snarare än enbart hastighet.
F2: Är High Precision Bolt Former lämplig för standardbultar?
Ja, men det väljs främst när högre noggrannhet krävs.
