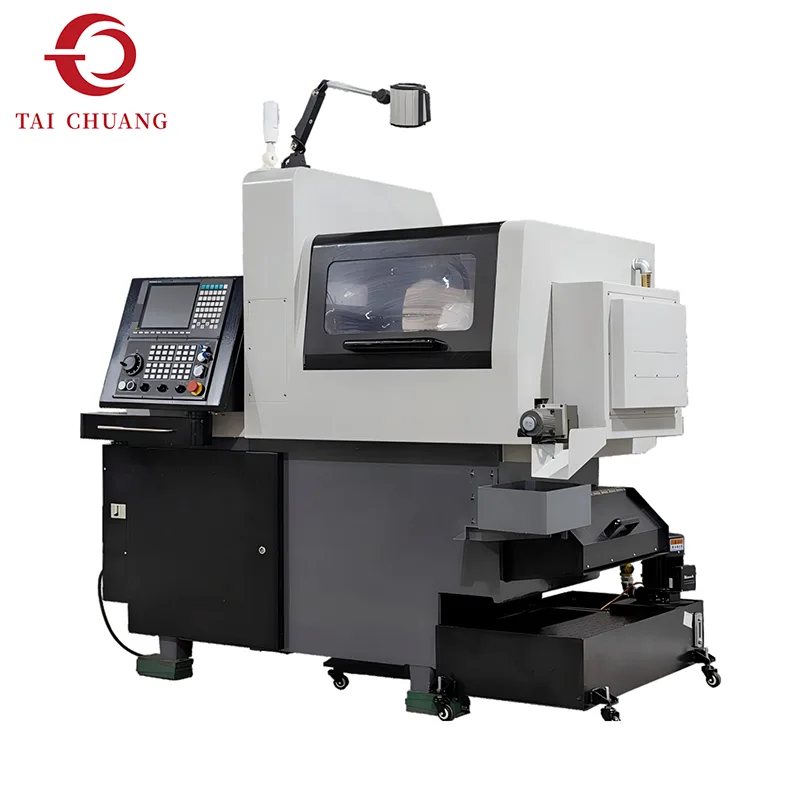

Tillverkning av högprecisionskomponenter kräver ofta bearbetningsutrustning som kan hantera komplexa geometrier med bibehållen utmärkt dimensionsstabilitet. 5 Axis Swiss Type Lathe tillgodoser dessa krav genom en kombination av glidande headstock-arkitektur och avancerad fleraxlig rörelsekontroll.
Till skillnad från konventionella svarvcentra, stödjer svarvar av schweizisk typ arbetsstycket nära skärzonen med hjälp av en styrbussning. Denna design förbättrar avsevärt styvheten under bearbetning, speciellt vid bearbetning av långa och smala delar. Som ett resultat minimeras vibrationer och avböjning, vilket möjliggör högre precision och förbättrad ytfinish.

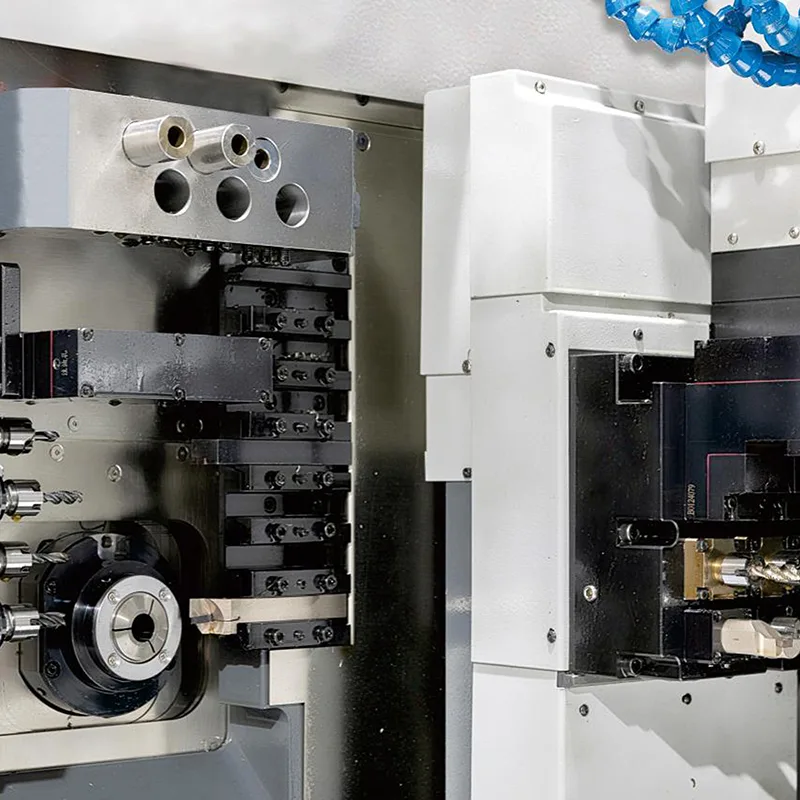

Integrationen av fem kontrollerade axlar möjliggör att flera bearbetningsoperationer kan utföras under en enda produktionscykel. Svarvning, tvärborrning, spårfräsning och gängskärning kan utföras sekventiellt utan att ta bort arbetsstycket från maskinen. Denna förmåga hjälper till att minska sekundära operationer och ökar produktionseffektiviteten.
TAICHUANG tillhandahåller denna svarvlösning av schweizisk typ för tillverkare som är engagerade i tillverkning av precisionskomponenter, särskilt där små diametrar och snäva toleranser är kritiska.
| Punkt | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Resor och håldiameter | Max arbetshastighet för huvud-/underspindeln (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Max vridningsdiameter på huvud-/underspindeln (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Minsta divisionsnummer | Kontinuerlig indexering | Kontinuerlig indexering | Kontinuerlig indexering | |
| Huvud-/underspindelns håldiameter (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Huvudspindel | OD-svarvverktygsspecifikationer och kvantitet | |||
| OD svarvverktyg kvantitet (st) | 5 Svarvverktyg | 5 Svarvverktyg | 12 Svarvverktyg | |
| OD svarvverktyg hajstorlek (mm) | 12×12 | 12×12 | 12×12 | |
| Ändyta fixerad verktygsmängd (st) | 4×Φ20 runt hål (ER11) | 2×Φ20 runt hål (ER11) | / | |
| Max borrdiameter (mm) | Φ9 | Φ9 | / | |
| Max gängdiameter (mm) | M8 | M8 | / | |
| Ändsida kraftdrivet verktyg kvantitet (st) | / | ER11×3 | / | |
| Max borrdiameter (mm) | / | Φ5 | / | |
| Max gängdiameter (mm) | / | M4 | / | |
| Maxhastighet (rpm) | / | 5000 | / | |
| Cross Power-driven (Live) Verktyg Kvantitet (st) | ER11×2 lägg till ER16×2 | ER11×2 lägg till ER16×2 | / | |
| Max borrdiameter (mm) | Φ9 | Φ9 | / | |
| Max gängdiameter (mm) | M8 | M8 | / | |
| Maxhastighet (rpm) | 5000 | 5000 | / | |
| Max sågbladsfräsdiameter (tväryta) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Guidebussningsläge/icke-guidebussningsläge | ||||
| Sub-spindel | Ändsida kraftdrivet verktyg kvantitet (st) | 6×Φ20Rundt hål (ER11) | 6×Φ20Rundt hål (ER11) | 6×Φ20Rundt hål (ER11) |
| Max borrdiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max gängdiameter (mm) | M8 | M8 | M8 | |
| Ändsida kraftdrivet verktyg kvantitet (st) | / | / | / | |
| Max borrdiameter (mm) | / | / | / | |
| Max gängdiameter (mm) | / | / | / | |
| Maxhastighet (rpm) | / | / | / | |
| Cross Power-driven (Live) Verktyg Kvantitet (st) | / | / | / | |
| Max borrdiameter (mm) | / | / | / | |
| Max gängdiameter (mm) | / | / | / | |
| Maxhastighet (rpm) | / | / | / | |
| Andra parametrar | Andra parametrar | |||
| Huvud-/underspindelmotor (kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Huvudspindelkors motordriven verktygsmotor (kw) | 1 | 1 | / | |
| Huvudspindelns ände motordriven verktygsmotor (kw) | / | / | ||
| 0.4 | ||||
| Subspindelkorsmotordriven verktygsmotor (kw) | 1 | 1 | / | |
| Servomotorer (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor(Y2)(kw) | / | / | / | |
| Smörjningspump motor (kw) | 0.1 | 0.1 | 0.1 | |
| Kylvätskepumpmotor (kw) | 0.35 | 0.35 | 0.35 | |
| Snabb matningshastighet (fabriksinställning) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Kylvätsketankens kapacitet (L) | 200 | 200 | 200 | |
| Smörjenhetskapacitet (L) | 3 | 3 | 3 | |
| Centrumhöjd (mm) | 1050 | 1050 | 1050 | |
| Mått(Längd×Bredd×Höjd)(mm)(Förpackningsmått tillägg 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Maskinvikt (kg) | 2500 | 2500 | 2500 | |
| Maskineffekt (kw) | 11 | 11.5 | 10 | |

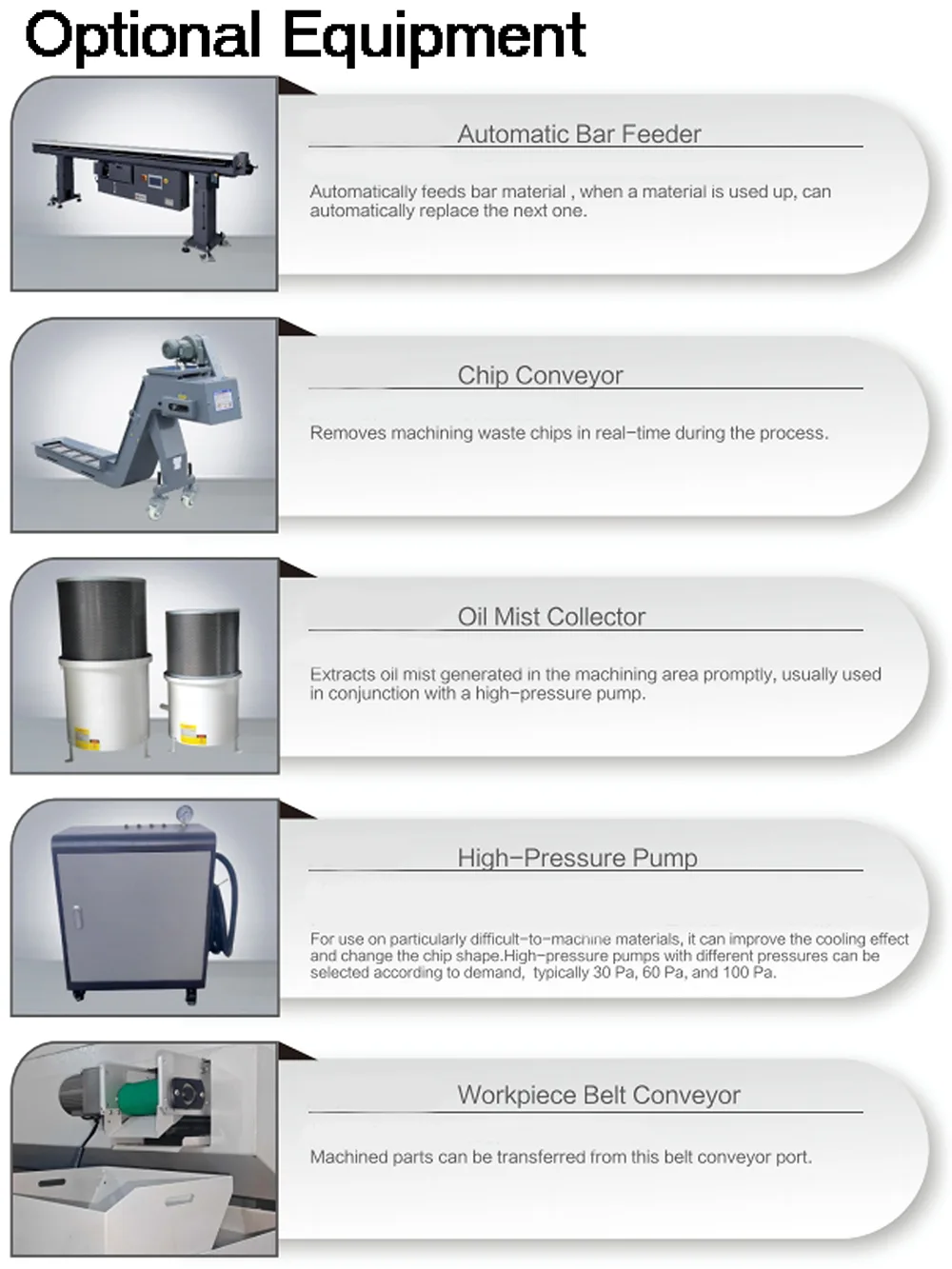

Femaxlig rörelsekontroll gör att komplexa detaljgeometrier kan bearbetas effektivt inom en maskincykel.

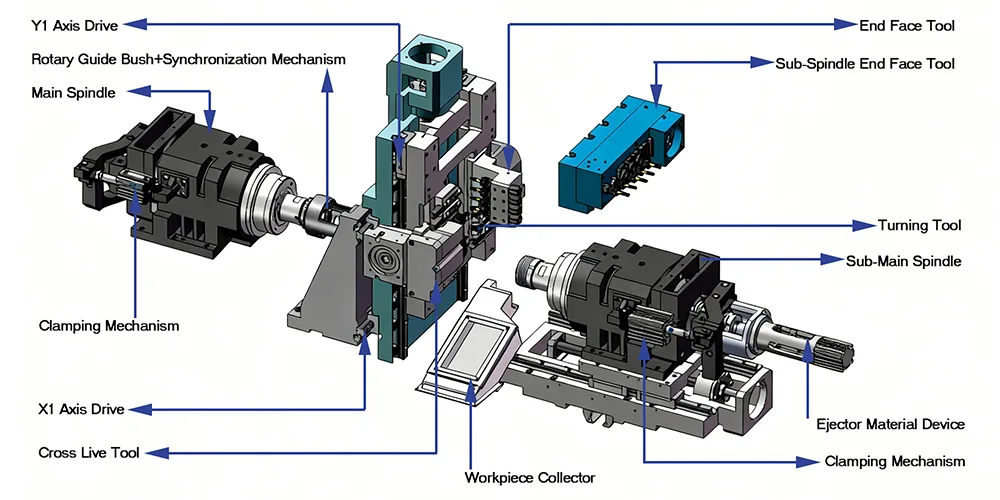

Arbetsstycket rör sig axiellt samtidigt som det stöds av en styrbussning, vilket säkerställer hög styvhet för smala komponenter.
Flera bearbetningsprocesser kan slutföras utan att arbetsstycket överförs till ytterligare maskiner.
Optimerad för bearbetning av komponenter med liten diameter som kräver noggrann dimensionskontroll.
Styrbussningsstöd hjälper till att bibehålla styvheten vid bearbetning av långa och tunna delar.
Fleraxlig funktionalitet gör att komplexa komponenter kan slutföras i färre inställningar.
Stabila skärförhållanden bidrar till förbättrad ytfinish och dimensionell konsistens.
Att kombinera flera bearbetningssteg i en enda process hjälper till att minska den totala produktionstiden.

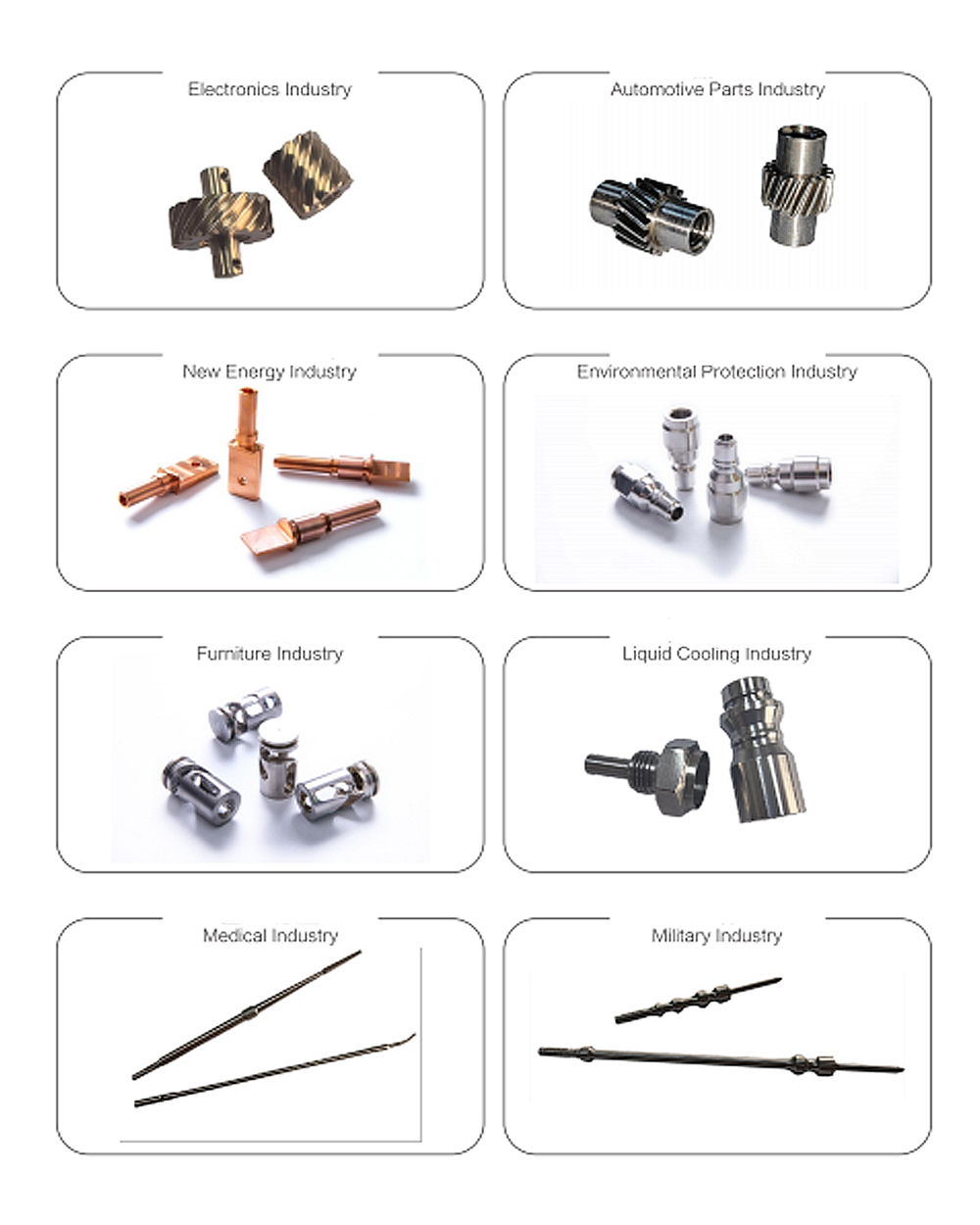

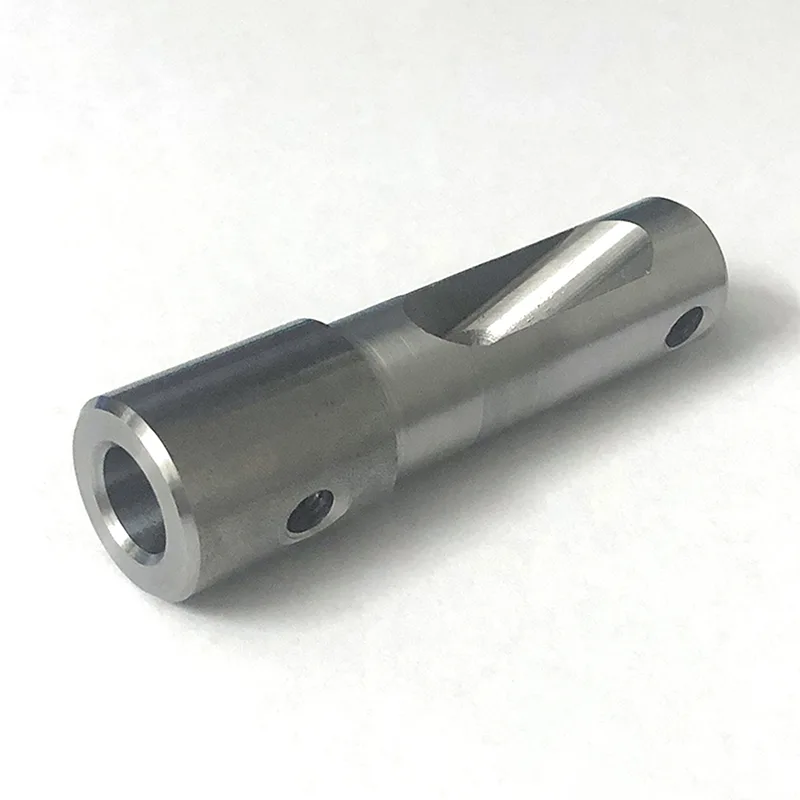

5 Axis Swiss Type Lathe används ofta för tillverkning av precisionskomponenter som:
delar till medicinska instrument
elektroniska kontakter
precisionsaxlar
miniatyrfästen
flyg- och rymdkomponenter
sensordelar till fordon
Branscher som ofta använder bearbetning av schweizisk typ inkluderar:
tillverkning av medicintekniska produkter
tillverkning av flyg- och rymdkomponenter
elektronik och halvledarutrustning
precisionsinstrumentering
fordonssystem
F1: Vad skiljer en schweizisk typsvarv från en konventionell CNC-svarv?
En svarv av schweizisk typ använder en glidande huvudstock och styrbussning för att stödja arbetsstycket nära skärområdet. Detta förbättrar stabiliteten vid bearbetning av långa, smala delar.
F2: Vilka typer av material kan bearbetas på den här maskinen?
Vanliga material inkluderar rostfritt stål, kolstål, aluminiumlegeringar, mässing, titan och olika tekniska metaller som används i precisionskomponenter.
F3: Varför välja en 5-axlig svarv av schweizisk typ?
Femaxlig kapacitet gör att mer komplexa bearbetningsoperationer kan utföras i en enda uppsättning, vilket förbättrar produktiviteten och minskar detaljhanteringen.
F4: Är maskinen lämplig för massproduktion?
Ja. Svarvar av schweizisk typ används ofta för tillverkning av små precisionskomponenter i stora volymer.
