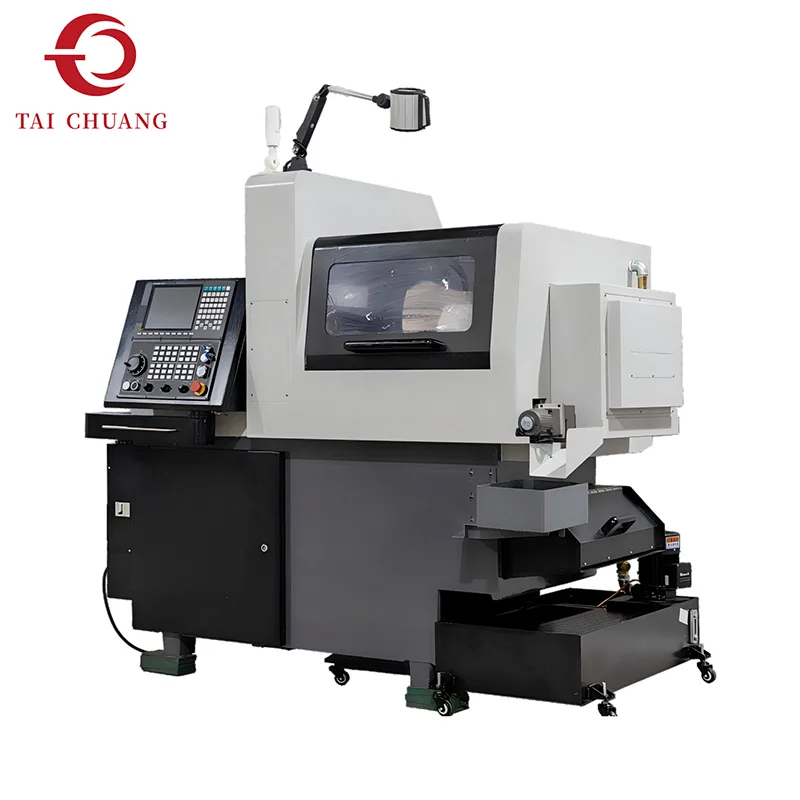

Modern precisionstillverkning kräver i allt högre grad maskiner som kan utföra flera bearbetningsoperationer utan upprepad ompositionering av arbetsstycket. 6 Axis Swiss Type Lathe uppfyller detta krav genom att integrera avancerad rörelsekontroll med den strukturella stabiliteten hos schweizisk bearbetningsteknik.
Maskinen använder en glidande axelkonstruktion i kombination med styrbussningsstöd, vilket gör att arbetsstycket förblir stabilt under skärning. Denna konfiguration är särskilt effektiv vid bearbetning av långa, smala delar som normalt skulle vara utsatta för vibrationer eller böjningar i konventionella svarvsystem.
Jämfört med schweiziska maskiner med lägre axlar, utökar den sexaxliga konfigurationen bearbetningsflexibiliteten. Ytterligare rörelsekontroll tillåter samtidiga operationer såsom korsborrning, spårfräsning, kontursvarvning och gängformning i en koordinerad sekvens. Denna utökade förmåga minskar cykeltiden avsevärt samtidigt som den totala produktionseffektiviteten förbättras.
TAICHUANG levererar denna schweiziska svarv till tillverkare som söker högt integrerade bearbetningssystem som kan stödja krävande tillverkning av precisionsdetaljer.
| Punkt | RPC-126 | RPC-126A | RPC-126B | |
| Resor och håldiameter | Max arbetshastighet för huvud-/underspindeln (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Max vridningsdiameter på huvud-/underspindeln (mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Minsta divisionsnummer | Kontinuerlig indexering | Kontinuerlig indexering | Kontinuerlig indexering | |
| Huvud-/underspindelns håldiameter (mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Huvudspindel | OD-svarvverktygsspecifikationer och kvantitet | |||
| OD svarvverktyg kvantitet (st) | 5 Svarvverktyg | 5 Svarvverktyg | 12 Svarvverktyg | |
| OD svarvverktyg hajstorlek (mm) | 12×12 | 12×12 | 12×12 | |
| Ändyta fixerad verktygsmängd (st) | 4×Φ20 runt hål (ER11) | 2×Φ20 runt hål (ER11) | / | |
| Max borrdiameter (mm) | Φ9 | Φ9 | / | |
| Max gängdiameter (mm) | M8 | M8 | / | |
| Ändsida kraftdrivet verktyg kvantitet (st) | / | ER11×3 | / | |
| Max borrdiameter (mm) | / | Φ5 | / | |
| Max gängdiameter (mm) | / | M4 | / | |
| Maxhastighet (rpm) | / | 5000 | / | |
| Cross Power-driven (Live) Verktyg Kvantitet (st) | ER11×2 lägg till ER16×2 | ER11×2 lägg till ER16×2 | / | |
| Max borrdiameter (mm) | Φ9 | Φ9 | / | |
| Max gängdiameter (mm) | M8 | M8 | / | |
| Maxhastighet (rpm) | 5000 | 5000 | / | |
| Max sågbladsfräsdiameter (tväryta) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Guidebussningsläge/icke-guidebussningsläge | ||||
| Sub-spindel | Ändsida kraftdrivet verktyg kvantitet (st) | 3×Φ20Rundt hål (ER11) | 3×Φ20Rundt hål (ER11) | 3×Φ20Rundt hål (ER11) |
| Max borrdiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max gängdiameter (mm) | M8 | M8 | M8 | |
| Ändsida kraftdrivet verktyg kvantitet (st) | ER11×3 | ER11×3 | ER11×3 | |
| Max borrdiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max gängdiameter (mm) | M8 | M8 | M8 | |
| Maxhastighet (rpm) | 6500 | 6500 | 6500 | |
| Cross Power-driven (Live) Verktyg Kvantitet (st) | ER11×3 | ER11×3 | ER11×3 | |
| Max borrdiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max gängdiameter (mm) | M8 | M8 | M8 | |
| Maxhastighet (rpm) | 6500 | 6500 | 6500 | |
| Andra parametrar | Andra parametrar | |||
| Huvud-/underspindelmotor (kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Huvudspindelkors motordriven verktygsmotor (kw) | 1 | 1 | / | |
| Huvudspindelns ände motordriven verktygsmotor (kw) | / | / | ||
| 0.4 | ||||
| Subspindelkorsmotordriven verktygsmotor (kw) | 1 | 1 | 1 | |
| Servomotorer (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor(Y2)(kw) | 1 | 1 | 1 | |
| Smörjningspump motor (kw) | 0.1 | 0.1 | 0.1 | |
| Kylvätskepumpmotor (kw) | 0.35 | 0.35 | 0.35 | |
| Snabb matningshastighet (fabriksinställning) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Kylvätsketankens kapacitet (L) | 200 | 200 | 200 | |
| Smörjenhetskapacitet (L) | 3 | 3 | 3 | |
| Centrumhöjd (mm) | 1050 | 1050 | 1050 | |
| Mått(Längd×Bredd×Höjd)(mm)(Förpackningsmått tillägg 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Maskinvikt (kg) | 2500 | 2500 | 2500 | |
| Maskineffekt (kw) | 13 | 13.5 | 12 | |

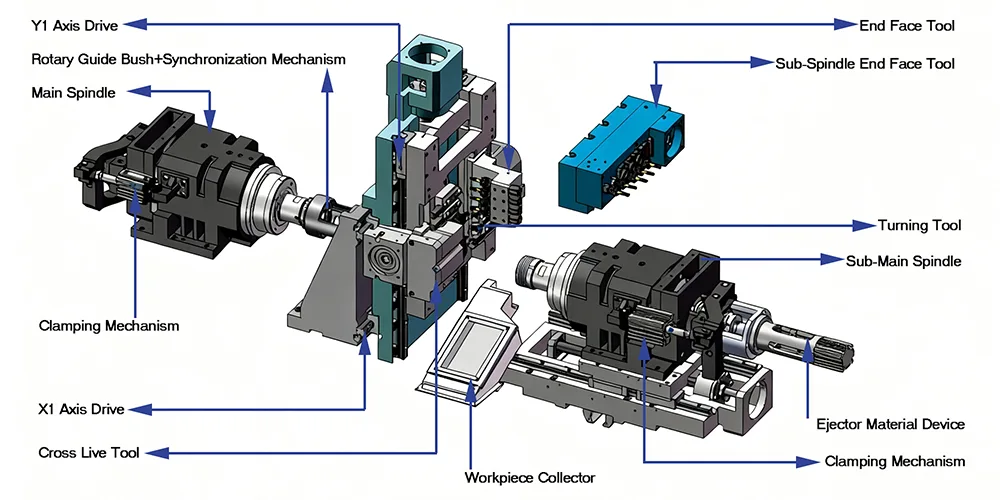

Den sexaxliga strukturen möjliggör mer komplexa verktygsrörelsebanor, vilket möjliggör avancerade bearbetningsstrategier för invecklade komponentgeometrier.
Svarvning, fräsning, borrning och gängning kan utföras i en kontinuerlig bearbetningscykel.
Styrbussningen stabiliserar arbetsstycket nära skärzonen, minskar vibrationer och förbättrar bearbetningsnoggrannheten.
6 Axis Swiss Type-svarvar är designade för att producera små precisionskomponenter effektivt inom ett relativt kompakt maskinfotavtryck.
Fleraxlig bearbetning gör att flera processer kan slutföras utan att flytta delar mellan maskiner.
Komplexa komponentegenskaper kan bearbetas genom koordinerad axelrörelse.
Stabila skärförhållanden hjälper till att upprätthålla snäva toleranskrav under långa produktionsserier.
Att kombinera flera operationer i en bearbetningscykel ger snabbare genomströmning vid precisionskomponenttillverkning.

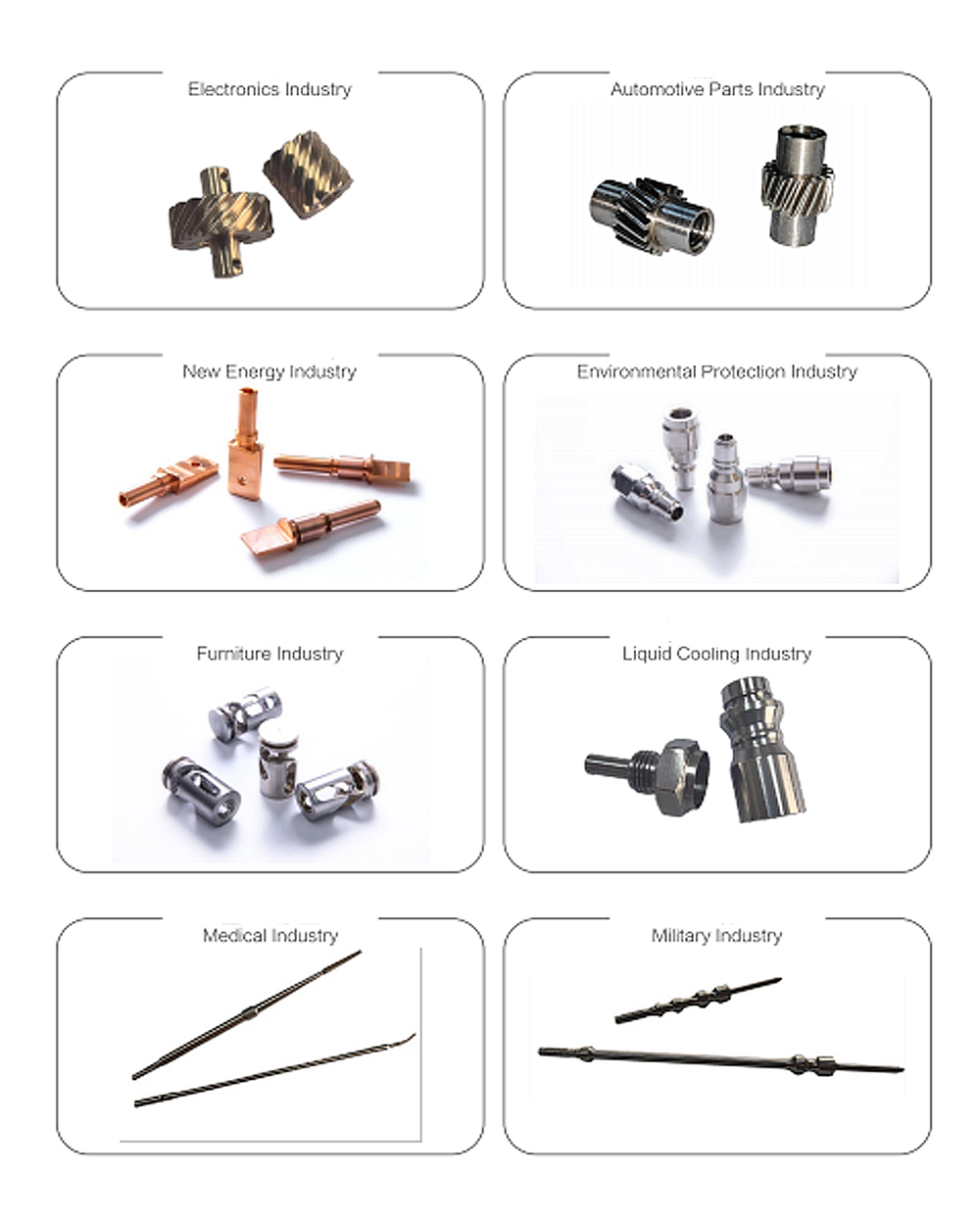

6 Axis Swiss Type Lathe används ofta i industrier som kräver precisionsbearbetning av komplexa små komponenter.
Vanliga applikationer inkluderar:
medicinska implantatkomponenter
elektroniska precisionskontakter

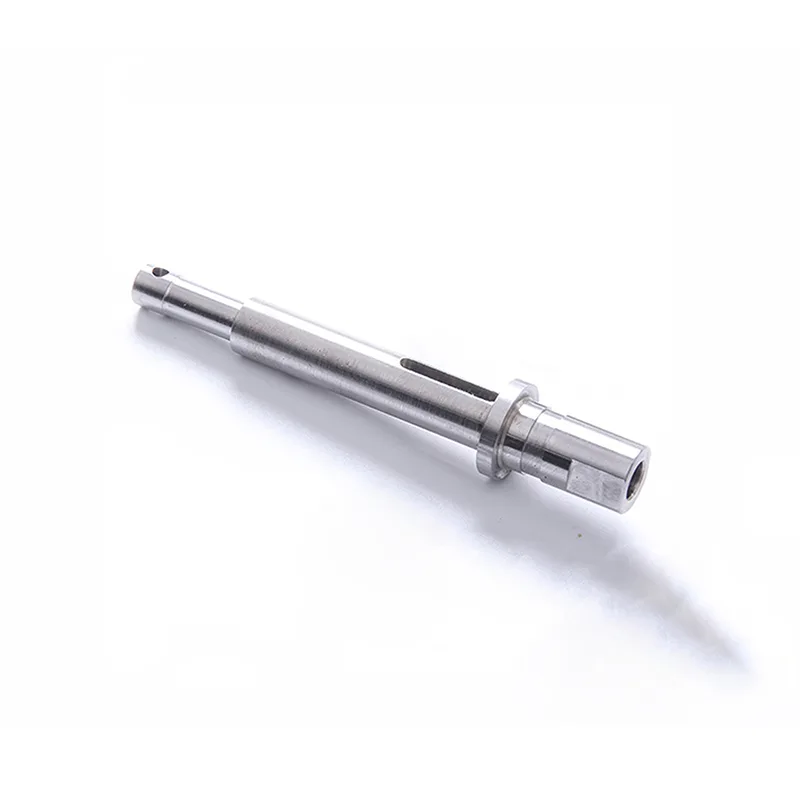

miniatyraxlar och stift
högprecisions bildelar
komponenter för flyg- och rymdinstrument
klocka och mikromekaniska delar
Tillverkare som tillverkar högvärdiga precisionskomponenter förlitar sig ofta på schweizisk bearbetningsteknik för dess stabilitet och noggrannhet.
TAICHUANG tillhandahåller en rad industriella utrustningslösningar för globala tillverkningsindustrier. De schweiziska svarvsystemen som levereras av TAICHUANG fokuserar på att stödja krav på precisionsbearbetning inom olika sektorer.
Viktiga fördelar inkluderar:
professionell utrustningsförsörjning för precisionstillverkning
lösningar som är lämpliga för bearbetning av små delar
utrustning som stöder produktion med hög precision
erfarenhet av global industriapplikation
TAICHUANG syftar till att hjälpa tillverkare att förbättra bearbetningsförmågan genom tillförlitliga industriella utrustningslösningar.
Vad är fördelen med en 6-axlig svarv av schweizisk typ jämfört med färre axliga maskiner?
Ett sexaxligt system ger ytterligare verktygsrörelseförmåga, vilket gör att mer komplexa bearbetningsoperationer kan utföras i en enda cykel.
Vilken typ av delar tillverkas vanligtvis på svarvar av schweizisk typ?
Svarvar av schweizisk typ används vanligtvis för små precisionskomponenter som stift, kopplingar, axlar och miniatyrfästen.
Varför är en styrbussning viktig vid schweizisk bearbetning?
Styrbussningen stöder arbetsstycket mycket nära skärverktyget, vilket hjälper till att bibehålla styvheten vid bearbetning av smala delar.
Kan maskinen stödja kontinuerlig produktion?
Ja. Svarvar av schweizisk typ används ofta för precisionstillverkning i stora volymer där stabil bearbetningsprestanda krävs.
Vilka industrier drar mest nytta av bearbetning av schweizisk typ?
Branscher som medicinsk utrustning, elektronik, flyginstrument och fordonsprecisionsdelar använder ofta schweizisk bearbetningsteknik.
