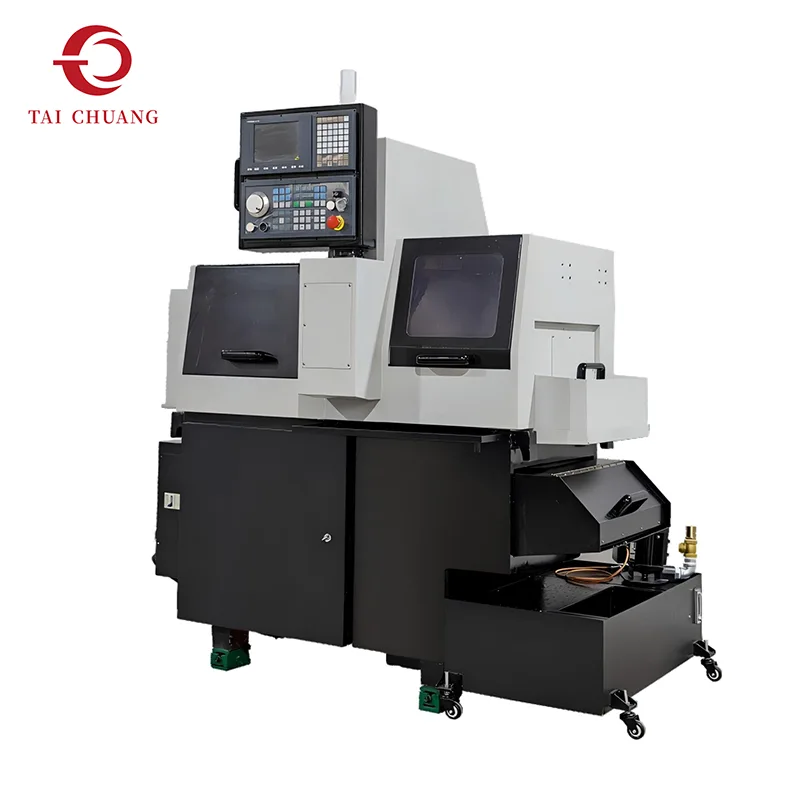

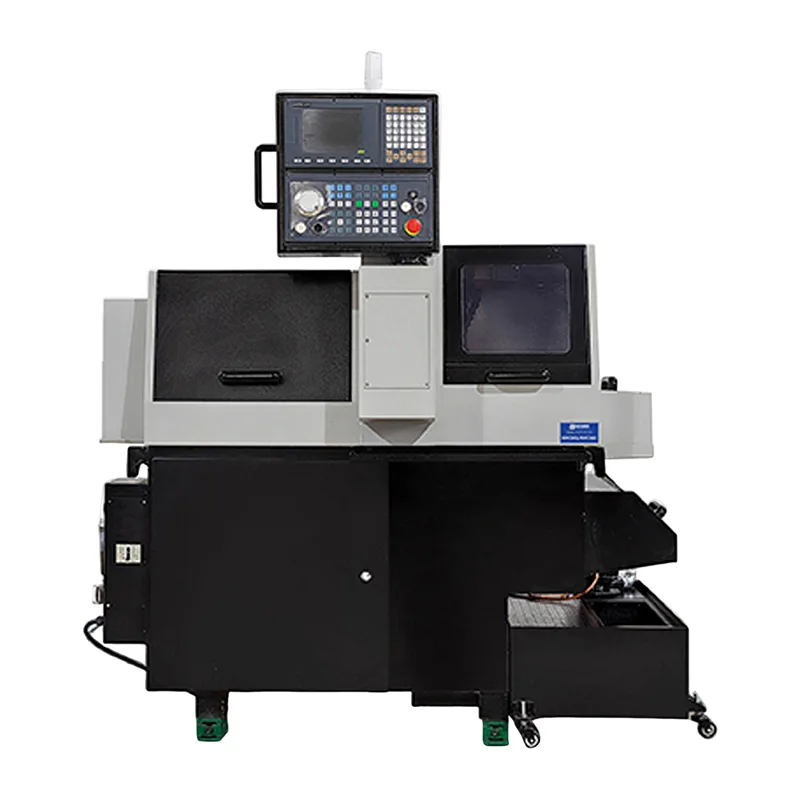

Precisionssvarvning av komponenter med liten diameter kräver stabilt materialstöd och exakt verktygspositionering. 3 Axis Swiss Type Lathe är designad för att tillhandahålla en praktisk och effektiv lösning för tillverkare som producerar precisionscylindriska detaljer i kontinuerliga produktionsmiljöer.
Till skillnad från mer komplexa fleraxliga bearbetningssystem fokuserar denna konfiguration på väsentliga svarvningsoperationer som stöds av schweizisk typ av glidande axeltappsteknik. Styrbussningssystemet håller arbetsstycket stadigt stött nära skärområdet, vilket minskar vibrationer och hjälper till att bibehålla bearbetningsstabiliteten även vid bearbetning av långa, smala komponenter.
Styrstrukturen med tre axlar ger tillförlitlig rörelsekoordination för standardsvarvningsoperationer inklusive vändning, utvändig svarvning, räfflor, borrning och grundläggande gängning. Denna design gör det möjligt för tillverkare att uppnå konsekvent bearbetningskvalitet samtidigt som de bibehåller en relativt okomplicerad maskinstruktur som är lättare att använda och underhålla.
På grund av sin balanserade kombination av precision och enkelhet väljs den 3-axliga schweiziska svarven ofta av tillverkare som prioriterar stabil produktion och förutsägbara bearbetningsresultat framför komplexa fleraxliga bearbetningskrav.
TAICHUANG levererar denna svarvlösning av schweizisk typ för att stödja effektiv produktion av små precisionskomponenter inom ett brett spektrum av industrisektorer.
| Punkt | RPC-263 | RPC-263A | RPC-263B | |
| Resor och håldiameter | Max arbetshastighet för huvud-/underspindeln (rpm) | 8000/* | 8000/* | 8000/* |
| Max vridningsdiameter på huvud-/underspindeln (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Minsta divisionsnummer | Kontinuerlig indexering | Kontinuerlig indexering | Kontinuerlig indexering | |
| Huvud-/underspindelns håldiameter (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Huvudspindel | OD-svarvverktygsspecifikationer och kvantitet | |||
| OD svarvverktyg kvantitet (st) | 5 Svarvverktyg | 5 Svarvverktyg | 12 Svarvverktyg | |
| OD svarvverktyg hajstorlek (mm) | 12×12 | 12×12 | 12×12 | |
| Ändyta fixerad verktygsmängd (st) | 4×Φ20 runt hål (ER11) | 2×Φ20 runt hål (ER11) | / | |
| Max borrdiameter (mm) | Φ9 | Φ9 | / | |
| Max gängdiameter (mm) | M8 | M8 | / | |
| Ändsida kraftdrivet verktyg kvantitet (st) | / | ER11×3 | / | |
| Max borrdiameter (mm) | / | Φ5 | / | |
| Max gängdiameter (mm) | / | M4 | / | |
| Maxhastighet (rpm) | / | 5000 | / | |
| Cross Power-driven (Live) Verktyg Kvantitet (st) | ER11×2 lägg till ER16×2 | ER11×2 lägg till ER16×2 | / | |
| Max borrdiameter (mm) | Φ9 | Φ9 | / | |
| Max gängdiameter (mm) | M8 | M8 | / | |
| Maxhastighet (rpm) | 5000 | 5000 | / | |
| Max sågbladsfräsdiameter (tväryta) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Guidebussningsläge/icke-guidebussningsläge | ||||
| Sub-spindel | Ändsida kraftdrivet verktyg kvantitet (st) | / | / | / |
| Max borrdiameter (mm) | / | / | / | |
| Max gängdiameter (mm) | / | / | / | |
| Ändsida kraftdrivet verktyg kvantitet (st) | / | / | / | |
| Max borrdiameter (mm) | / | / | / | |
| Max gängdiameter (mm) | / | / | / | |
| Maxhastighet (rpm) | / | / | / | |
| Cross Power-driven (Live) Verktyg Kvantitet (st) | / | / | / | |
| Max borrdiameter (mm) | / | / | / | |
| Max gängdiameter (mm) | / | / | / | |
| Maxhastighet (rpm) | / | / | / | |
| Andra parametrar | Andra parametrar | |||
| Huvud-/underspindelmotor (kw) | 2,2/* | 2,2/* | 2,2/* | |
| Huvudspindelkors motordriven verktygsmotor (kw) | 1 | 1 | 1 | |
| Huvudspindelns ände motordriven verktygsmotor (kw) | / | / | ||
| 0.4 | ||||
| Subspindelkorsmotordriven verktygsmotor (kw) | / | / | / | |
| Servomotorer (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Servomotor(Y2)(kw) | / | / | / | |
| Smörjningspump motor (kw) | 0.1 | 0.1 | 0.1 | |
| Kylvätskepumpmotor (kw) | 0.35 | 0.35 | 0.35 | |
| Snabb matningshastighet (fabriksinställning) (m/min) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Kylvätsketankens kapacitet (L) | 130 | 130 | 130 | |
| Smörjenhetskapacitet (L) | 3 | 3 | 3 | |
| Centrumhöjd (mm) | 1050 | 1050 | 1050 | |
| Mått(Längd×Bredd×Höjd)(mm)(Förpackningsmått tillägg 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Maskinvikt (kg) | 1500 | 1500 | 1500 | |
| Maskineffekt (kw) | 7 | 7.5 | 6 | |

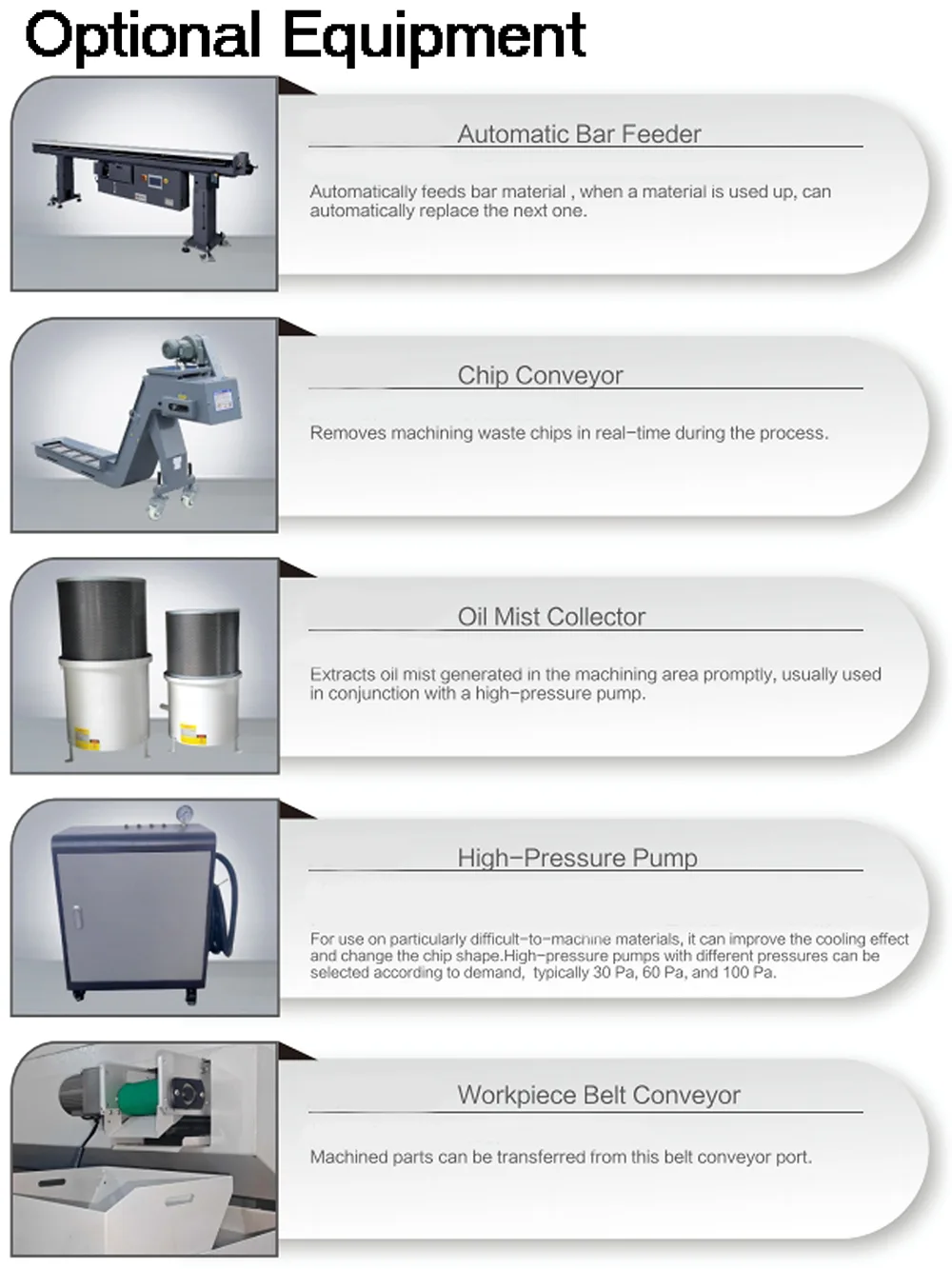

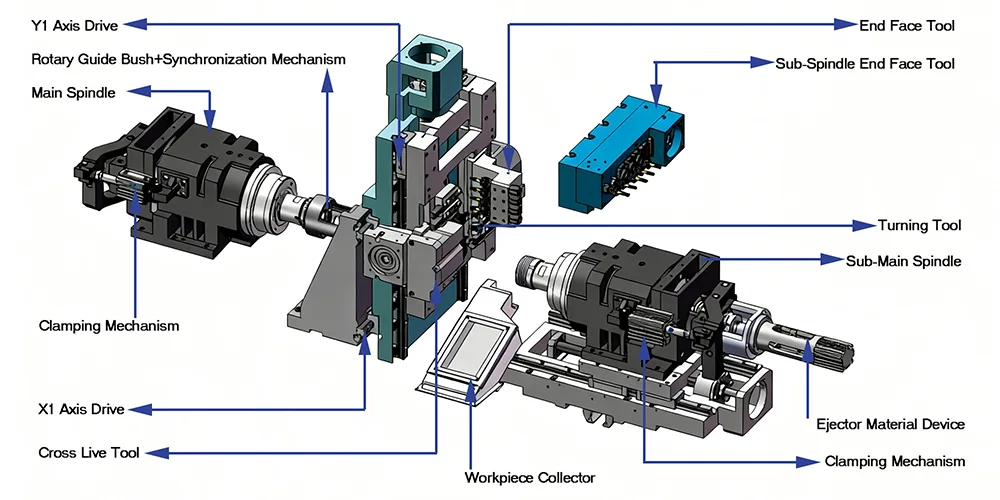

Den schweiziska bearbetningstekniken använder en rörlig axelkonstruktion som matar arbetsstycket genom en styrbussning under skärning. Detta arrangemang förbättrar avsevärt styvheten vid bearbetning av små och smala delar.
Maskinen arbetar med koordinerad rörelse över tre kontrollerade axlar, vilket möjliggör exakt verktygspositionering för standardsvarvning och borroperationer.
Jämfört med schweiziska maskiner med högre axlar bibehåller den treaxliga konfigurationen en enklare mekanisk struktur och ett mer kompakt fotavtryck.

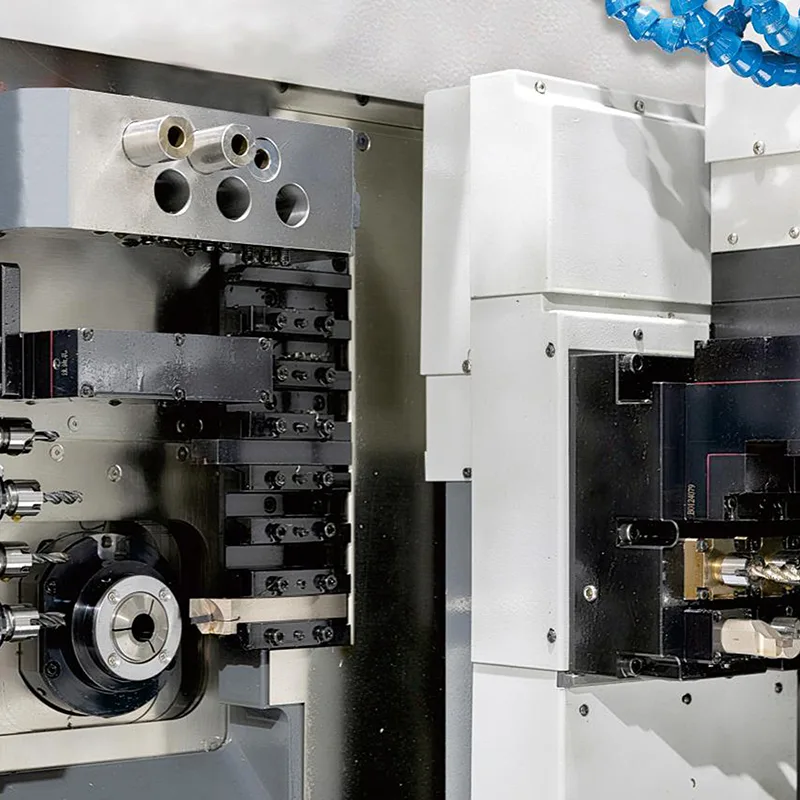

Styrbussningen stöder arbetsstycket mycket nära skärverktyget, vilket hjälper till att upprätthålla konsekventa skärförhållanden och dimensionsnoggrannhet.
Maskinen är optimerad för stabil bearbetning av små cylindriska delar där konsekventa dimensioner krävs.
Svarvar av schweizisk typ används ofta för långa produktionsserier på grund av deras stabila bearbetningsegenskaper.
Den strömlinjeformade axelkonfigurationen hjälper till att minska programmeringskomplexiteten jämfört med schweiziska system med högre axlar.
För många standardprecisionskomponenter ger en treaxlig svarv av schweizisk typ tillräcklig bearbetningskapacitet samtidigt som en kontrollerad utrustningsinvestering bibehålls.

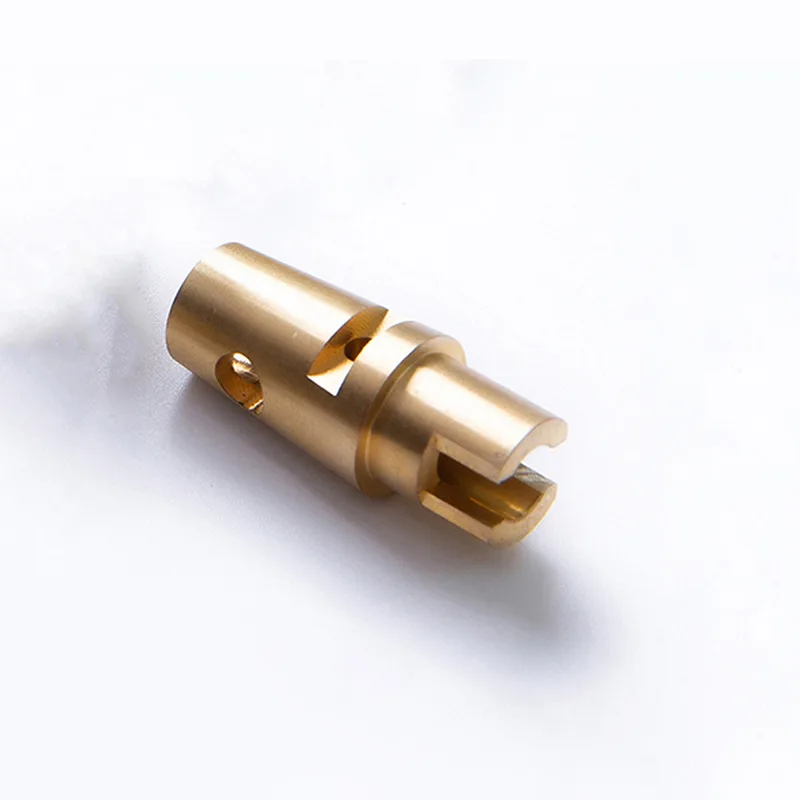

3 Axis Swiss Type Lathe används ofta för tillverkning av små precisionsdelar som i första hand kräver svarvning.
Typiska komponenter inkluderar:
precisionsstift
små axlar
elektroniska kontaktdelar
miniatyrfästen
instrumenteringskomponenter
medicintekniska smådelar
Dessa delar kräver ofta stabil bearbetningsnoggrannhet över stora produktionssatser.

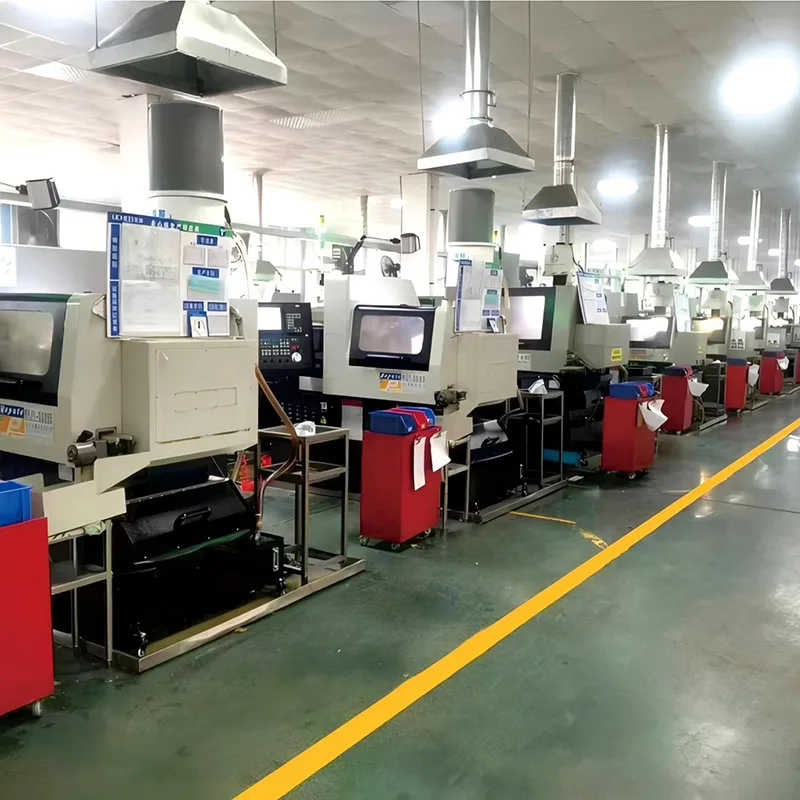

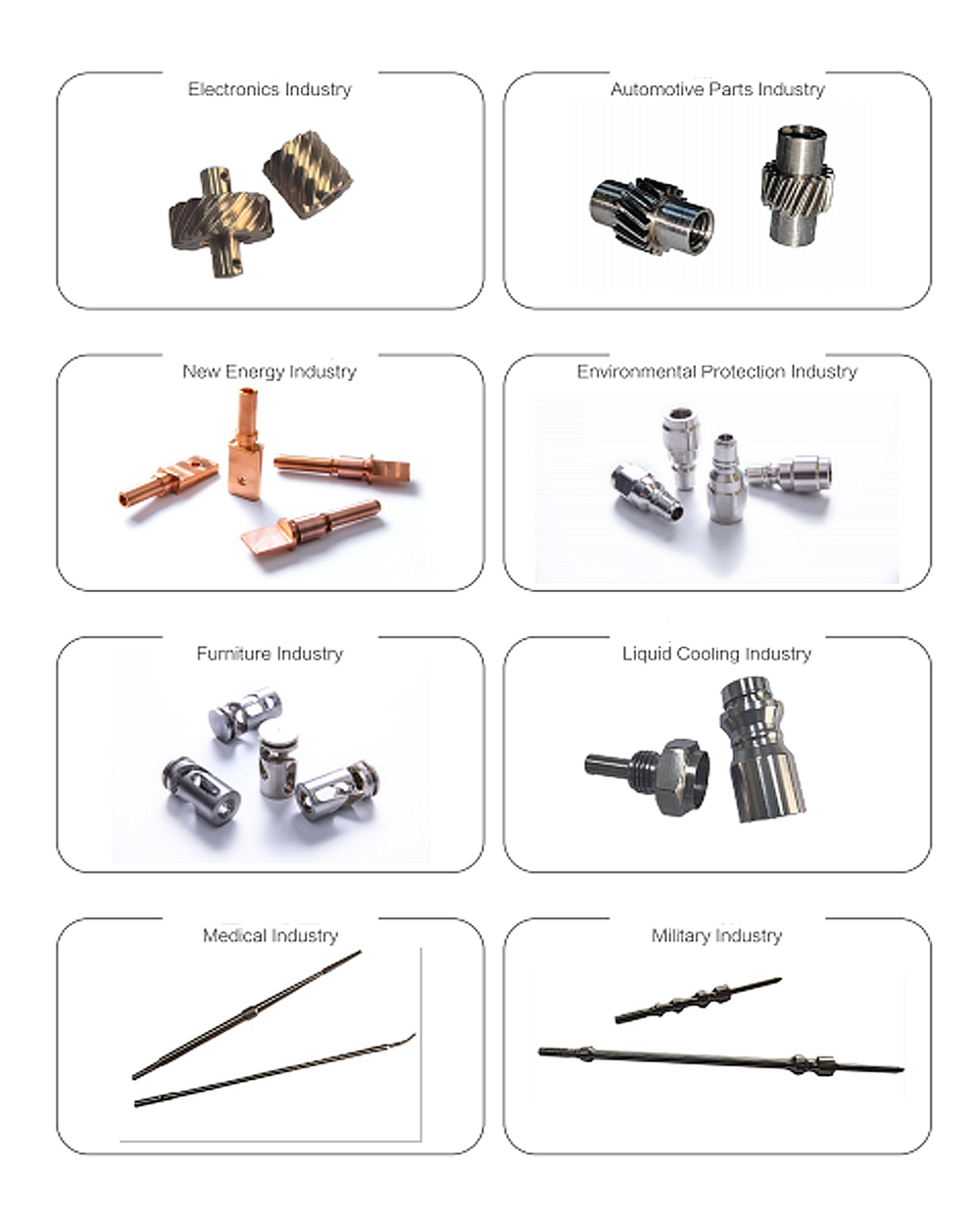

Schweizisk bearbetningsteknik används i stor utsträckning i industrier som kräver konsekvent produktion av små högprecisionskomponenter.
Vanliga sektorer inkluderar:
tillverkning av medicinsk utrustning
elektronik och kontakter
precisionskomponenter för fordon
flyginstrumentering
industriella automationsdelar
Tillverkare i dessa branscher värdesätter schweizisk bearbetning för dess förmåga att bibehålla precision under långa produktionsserier.
TAICHUANG tillhandahåller industriella utrustningslösningar utformade för att stödja behov av precisionstillverkning. 3-axliga svarvar av schweizisk typ som levereras av TAICHUANG väljs ut av tillverkare som söker pålitliga bearbetningsplattformar för tillverkning av små delar.
professionell utrustningsförsörjning för precisionsindustrier
bearbetningslösningar för komponenter med liten diameter
maskiner lämpliga för stabil batchproduktion
industriell utrustning som betjänar globala tillverkningsmarknader
TAICHUANG fokuserar på att stödja effektiva och pålitliga precisionsbearbetningsprocesser genom praktiska utrustningslösningar.
Vad används en 3-axlig svarv av schweizisk typ huvudsakligen till?
En treaxlig svarv av schweizisk typ används främst för svarvning av små precisionsdetaljer som kräver stabil bearbetning och konsekvent dimensionell noggrannhet.
Hur skiljer sig schweizisk bearbetning från konventionell svarvning?
Schweizisk bearbetning använder en glidande axel och styrbussning för att stödja arbetsstycket mycket nära skärverktyget, vilket förbättrar stabiliteten vid bearbetning av smala delar.
Är en 3-axlig svarv av schweizisk typ lämplig för komplexa delar?
Denna konfiguration är bäst lämpad för delar som huvudsakligen kräver svarvning. Mer komplexa delar kan kräva ytterligare axlar.
Vilka material kan bearbetas på denna maskin?
Svarvar av schweizisk typ kan bearbeta ett brett utbud av material inklusive rostfritt stål, kolstål, mässing, aluminium och titanlegeringar.
Varför väljer tillverkarna svarvar av schweizisk typ för små delar?
Schweizisk bearbetningsteknik ger utmärkt stabilitet och precision vid tillverkning av små komponenter i stora volymer.
