Maskinkonfigurationen med 2-munstycken 3-blåsningsmaskinskonfiguration integrerar dubbla stansförlopp med ett extra slagsteg för att förfina materialomfördelningen under bultformning. Initial formning sker i den första formen, följt av kontrollerad övergångsförfining och slutlig huvudkomplettering inom den andra formen genom koordinerad blåssekvensering.
Att öka antalet slag samtidigt som två stansstationer bibehålls möjliggör förbättrad deformationsskiktning utan att maskinens struktur förstoras avsevärt. Ytterligare slagsteg ger mellanliggande korrigeringsförmåga före slutlig geometristabilisering, vilket förbättrar huvudsymmetri och dimensionell konsistens.
Jämfört med 2-Die 2-Blow-system erbjuder denna konfiguration större formdjup och förbättrad volymhantering. Samtidigt förblir den strukturellt enklare än treformsmaskiner, vilket gör den till en praktisk mellanlösning för tillverkare som uppgraderar formningsprecisionen.

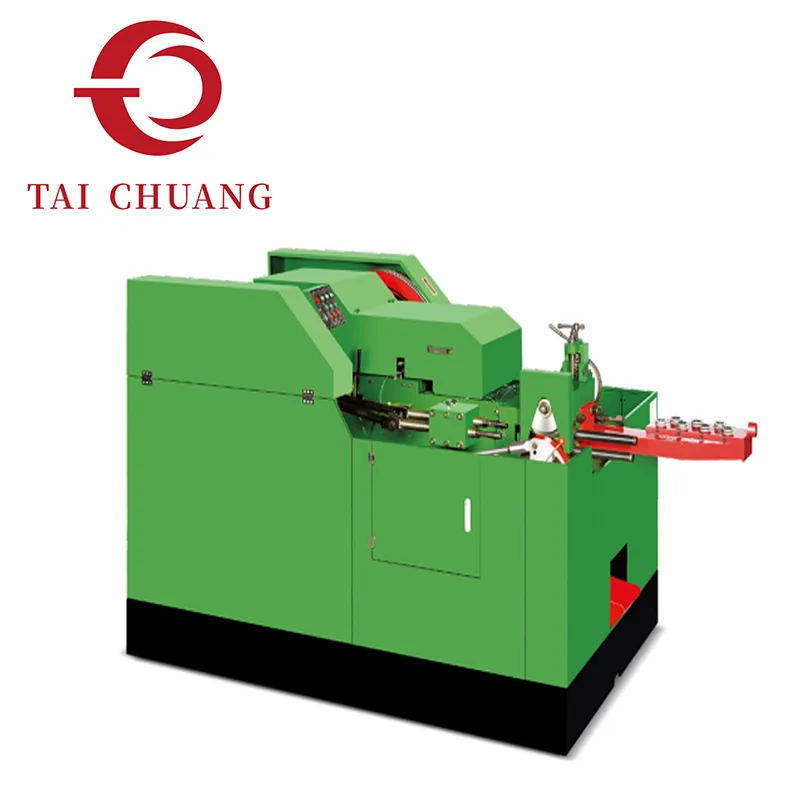

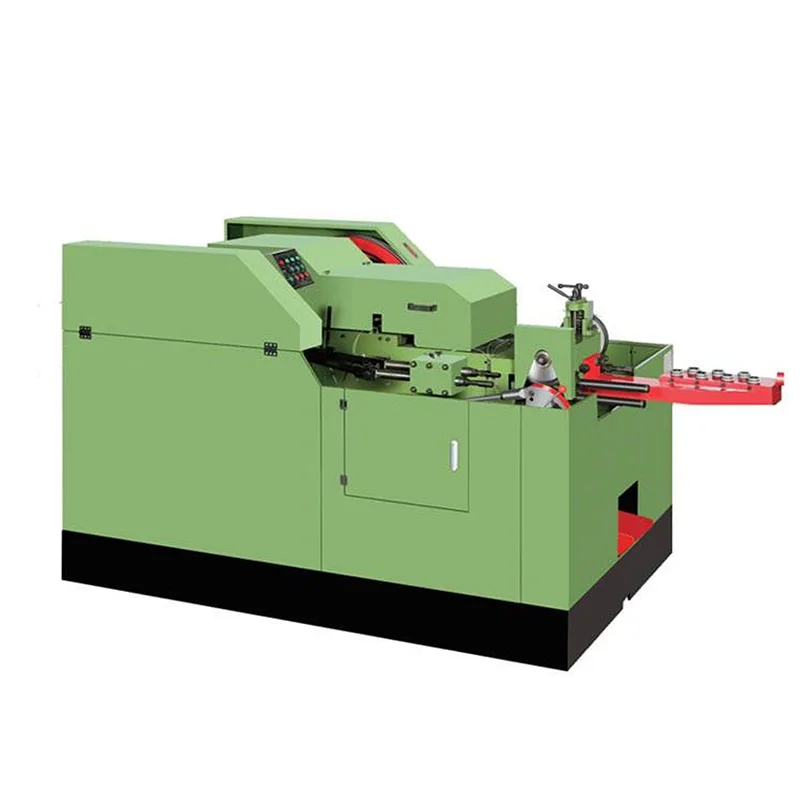

TAICHUANG levererar 2-Die 3-Blow cold heading maskinlösningar för fästelementstillverkare som söker förbättrad geometrikontroll inom en balanserad utrustningsram.
|
Modell |
Max. Blank Diameter/mm |
Slag/mm |
Kapacitet/st/min |
K.O Slag/mm |
P.K.O Slag/mm |
Huvudformens diameter/mm |
Huvudformens diameter/mm |
Stansdyna Diameter/mm |
Cut-off Die Diameter/mm |
|
YH2310 |
Φ5.0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7.0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9.0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11.0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13,0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15,0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Modell |
Kutter Storlek/mm |
Normal storlek på bult/mm |
Skaftlängd på blank/mm |
Huvudmotor Effekt/kw |
Volym (L*B*H)/m |
Vikt/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Nivå 6 - 2,2kw |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Nivå 6 -2,2kw |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Nivå 8 -4,0kw |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Nivå 8 - 5,5kw |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Nivå 6 - 11kw |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Nivå 6 -18,5kw |
4,20*1,85*1,70 |
14300 |
Formningssekvensen följer vanligtvis:
• Första formen – Materialinsamling och primär formning
• Andra tärningen – Övergångsförfining
• Ytterligare slag – Slutlig strukturell definition
Trippeleffektprogression förbättrar kontrollen över:
Fördelning av huvudets tjocklek
Övergångsaxeluppriktning
Koncentricitetsstabilitet
Ytintegritet under hög deformation
Kontrollerad sekvensering minskar plötslig spänningsackumulering inuti formhåligheten.
Layout med två stansar bibehåller hanterbar verktygskomplexitet medan sekvensering med tre slag ökar formflexibiliteten.
2-Die 3-Blow Cold Heading Machine väljs ofta när:
Tvåslagssystem saknar tillräcklig förfining
Tre-die-system överträffar nuvarande produktionskrav
Fabriksutrymmesbegränsningar begränsar expansion med flera stansar
Förbättrad repeterbarhet krävs utan större strukturell översyn
Balanserad arkitektur stöder produktionsmiljöer med medelstora till höga volymer.
Att fördela formningsenergin över två stansar samtidigt som man lägger till ett tredje slagsteg möjliggör mjukare kraftutveckling.
Resulterande operativa egenskaper inkluderar:
Förbättrad dimensionsstabilitet
Minskad deformationschock
Bättre huvudmassakontroll
Stabil batchlikformighet över längre körningar
Gradvis energifördelning hjälper till att bilda medelstarka material med förbättrad geometridefinition.
1. Vilken fördel ger det tredje slaget i ett system med två stansar?
Ytterligare slag möjliggör mellankorrigering och raffinerad huvudformning utan att öka antalet stansar.
2. Hur jämför det med 3-Die 3-Blow-konfigurationen?
2-Die 3-Blow bibehåller en enklare verktygsstruktur samtidigt som den erbjuder förbättrad slagkontroll. Treformssystem ger ytterligare segmentering av deformation.
3. Är denna konfiguration lämplig för bilfästen?
Förbättrad deformationskontroll stöder förbättrad repeterbarhet, i linje med många fordonsbultarkrav.
4. Ökar det den mekaniska komplexiteten avsevärt?
Mekanisk koordination ökar måttligt på grund av extra slag, men formlayouten förblir kompakt.
