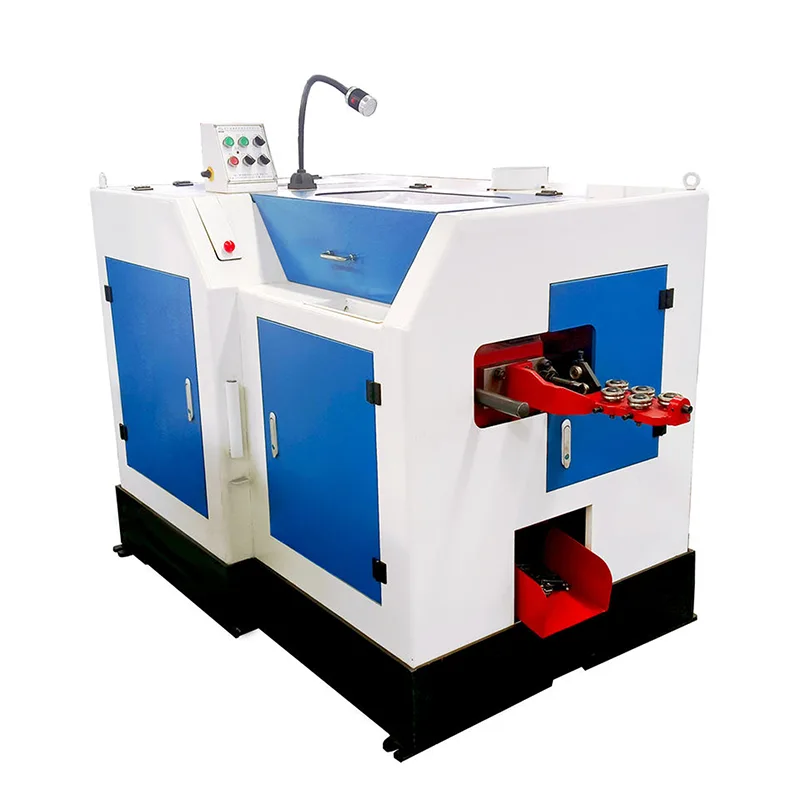

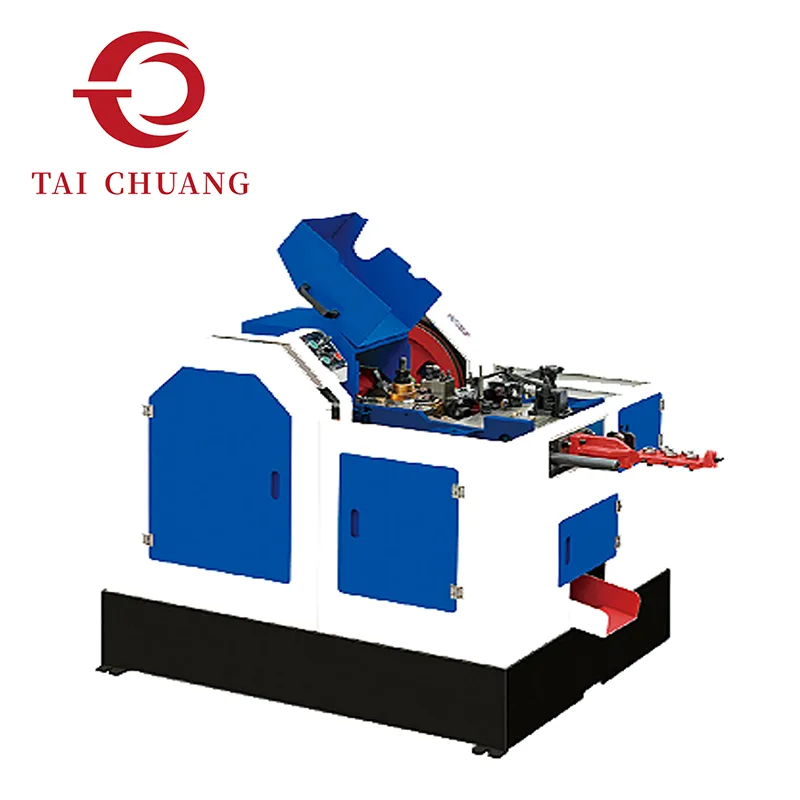

1-Die 2-Blow Cold Heading Machine

Kompakt formningseffektivitet definierar denna 1-Die 2-Blow Cold Heading Machine inom sortimentet av kallskärningsmaskiner som tillhandahålls av den pålitliga tillverkaren TAICHUANG. En 1-Die 2-Blow-struktur applicerar två sekventiella stötar inuti en enda formhålighet, vilket möjliggör stabil huvudformning med kontrollerad materialförskjutning. Lämplig för standard bultproduktion där enkel drift, jämn genomströmning och utrymmeseffektivitet är nyckelfaktorer.

Skicka förfrågan

Produktbeskrivning

Konfiguration av 1-munstycke 2-blås maskinkonfiguration med kall riktning möjliggör stegvis formning av bulthuvud genom en kontrollerad tvåslagssekvens inuti ett enda hålrum. Material kapas till längd, överförs och deformeras gradvis för att uppnå slutlig huvudgeometri samtidigt som den strukturella integriteten bibehålls.

Jämfört med enkelblåsningssystem ger denna struktur förbättrad materialsamling och minskad deformationschock, vilket hjälper till att bibehålla ytkvalitet och dimensionsstabilitet. Den förenklade formlayouten minskar också verktygskomplexiteten, vilket gör installation och underhåll mer hanterbart i kontinuerliga produktionsmiljöer.

Processer med kall rubrik som använder denna konfiguration används ofta där bultgeometrin är enkel men produktionstillförlitlighet och utmatningskonsistens förblir avgörande. Balanserad formningskraftsfördelning bidrar till förutsägbar formningsprestanda över medelstora till stora volymer tillverkningsserier.

TAICHUANG levererar 1-Die 2-Blow cold heading maskinlösningar för kunder som söker pålitlig bultformningsförmåga utan onödig strukturell komplexitet.

Produktspecifikationer

Modell	D3-20	D4-40	D4-30GS	D5-30GS	D5-50GS	D5-63GS
Max Blank Diameter/mm	Φ0,8-4,0	Φ2,0-5,0	Φ2,0-5,0	Φ3,0-7,0	Φ3,0-7,0	Φ3,0-7,0
Max Blanklängd/mm	20	40	30	30	50	63
Max skärlängd/mm	30	48	48	55	75	80
Slag/mm	37	68	60	82	92	107
Kapacitet/st/min	150-200	150-180	180-200	160-180	160-180	130-150
Huvudformens diameter/mm	Φ20*35	Φ30*60	Φ30*50	Φ34,5*55	Φ34,5*67	Φ34,5*80
Den initiala stansen Diameter/mm	Φ18*50	Φ25*65	Φ25*65	Φ35*75	Φ35*75	Φ35*75
Precise Punch Die Diameter/mm	Φ18*50	Φ25*65	Φ25*65	Φ31*75	Φ31*75	Φ31*75
Cut-off Die Diameter/mm	Φ13*25	Φ15*30	Φ15*30	Φ19*35	Φ19*35	Φ19*35
Kutter Storlek/mm	62542	103272	103272	103572	103572	103572
Huvudmotor Effekt/kw	1.1	2.2	2.2	3.0	3.0	3.0
Volym (LBH)/cm	14588112	195105110	200103135	240120138	230119135	230120138
Vikt/kg	700	1100	1400	2000	2000	2000

Modell

D5-76GS

D5-60

D5-80

D5-100

D5-150

Max Blank Diameter/mm

Φ3,0*7,0

Max Blanklängd/mm

100

150

Max skärlängd/mm

120

168

Slag/mm

120

110

130

190

Kapacitet/st/min

110-130

120-140

90-110

80-100

60-80

Huvudformens diameter/mm

Φ34,5*100

Φ34,5*80

Φ34,5*100

Φ34,5*120

Φ40*180

Den initiala stansen Diameter/mm

Φ35*75

Φ31*75

Φ31*80

Φ35*100

Precise Punch Die Diameter/mm

Φ31*75

Φ31*80

Φ35*100

Cut-off Die Diameter/mm

Φ19*35

Φ20*35

Kutter Storlek/mm

10*35*72

Huvudmotor Effekt/kw

3.0

2.2

3.0

Volym (L*B*H)/cm

230*120*138

220*115*115

225*112*117

270*116*115

260*115*135

Vikt/kg

2000

1800

1850

2200

2800

Modell

Max. Blank Diameter/mm

Blanklängd/mm

Avskärningslängd/mm

Slag/mm

Kapacitet/st/min

Huvudformens diameter/mm

Den initiala stansen Diameter/mm

Precise Punch Die Diameter/mm

Cut-off Die Diameter/mm

D8-90

Φ5,0-11

120

130

80-90

Φ60*120

Φ40*120

Φ28*45

D8-120

Φ5,0-11

120

140

156

60-80

Φ60*160

Φ40*120

Φ28*45

D8-150

Φ5,0-11

150

180

190

60-70

Φ60*190

Φ40*120

Φ28*45

D8-200

Φ5,0-11

200

220

250

40-50

Φ60*240

Φ40*150

Φ28*60

D8-250

Φ5,0-11

250

270

290

30-45

Φ60*290

Φ40*150

Φ28*60

D8-300

Φ5,0-11

300

330

365

25-35

Φ60*360

Φ40*180

Φ28*60

D10-120

Φ6,0-13

120

140

150

50-60

Φ80*160

Φ55*150

Φ40*50

D10-150

Φ6,0-13

150

180

210

45-55

Φ80*190

Φ55*150

ΦΦ55*150

Φ40*50

D10-220

Φ6,0-13

220

240

260

40-50

Φ80*260

Φ55*150

ΦΦ55*150

Φ40*50

D10-300

Φ6,0-13

300

320

350

25-35

Φ80*360

Φ55*180

Φ40*50

Modell	Kutter Storlek/mm	Huvudmotor Effekt/kw	Volym (LBH)/m	Vikt/kg
D8-90	124290	Nivå 6 - 7,5kw	3,401,601,60	4200
D8-120	124290	Nivå 6 - 7,5kw	3,451,681,60	4200
D8-150	124290	Nivå 6 - 7,5kw	3,901,601,80	4300
D8-200	124290	Nivå 8 - 7,5kw	4,151,601,85	5800
D8-250	124290	Nivå 8 - 7,5kw	4,301,601,90	6100
D8-300	124290	Nivå 6 - 11kw	5,431,951,87	8500
D10-120	1655115	Nivå 6 - 11kw	4,001,821,68	7300
D10-150	1655115	Nivå 6 - 11kw	4,101,821,70	7700
D10-220	1655115	Nivå 6 - 11kw	5,001,821,70	8500
D10-300	1655115	Nivå 6 - 11kw	5,501,822,00	10400

Teknisk formningslogik

Material överförs till en enda formhålighet där två progressiva slag utför stegvis deformation.

First impact initierar materialinsamling och förformning.

Andra stöten fullbordar formningen av huvudet med förbättrad flödeskontroll.

Gradvis deformation hjälper till att minska stresskoncentrationen och stöder konsekvent huvudtjocklek under produktionscykler.

Prestandafördelar

• Kompakt yta för utrymmeskänsliga verkstäder

• Minskad verktygskomplexitet jämfört med system med flera stansar

• Stabil effekttiming för förutsägbar effekt

• Effektiv huvudformning för vanliga bultgeometrier

• Enklare underhåll och formbyte

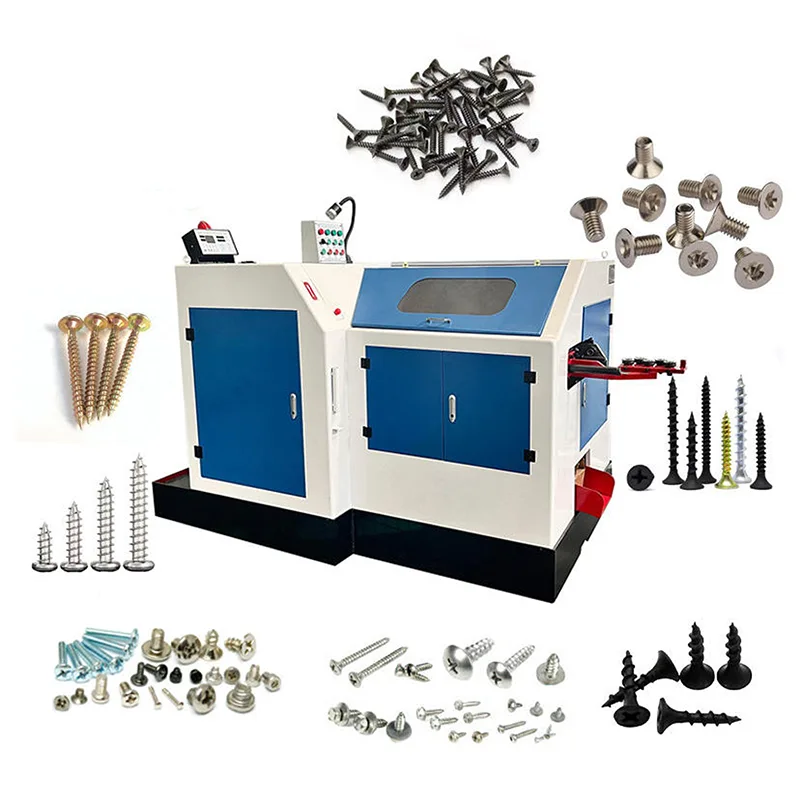

Typiska applikationer

Standard sexkantsbultar

Flänsbultar

Strukturella bultar

Allmänna fästelement för fordon

Industriella hårdvarukomponenter

När ska man välja 1-Die 2-Blow Cold Heading Machine?

Lämpligt när produktionen fokuserar på standardbultkonstruktioner utan komplexa geometriövergångar.

Fabriker som prioriterar tillförlitlighet, hanterbara verktygskostnader och driftsklarhet väljer ofta denna konfiguration.

FAQ

1. Vilken är den största fördelen med en 1-Die 2-Blow cold heading-maskin?

Den främsta fördelen ligger i strukturell enkelhet i kombination med effektiv stegvis formning. Två slag i en dyna tillåter bättre huvudformning än enkelblåsningssystem med bibehållen kompakt maskindesign.

2. Vilka bultstorlekar är vanligtvis lämpliga?

Används vanligtvis för små till medelstora bultar som används i fordons-, konstruktions- och allmän industriell fästning. Slutlig kapacitet beror på modellspecifikation och materialkvalitet.

3. Är denna konfiguration lämplig för höghållfasta material?

Ja, förutsatt att materialkvalitet och deformationsförhållande ligger inom maskingränserna. Korrekt formdesign och formningssekvens är avgörande för material med hög draghållfasthet.
