Konfiguration av 2-munstycken 4-blåsning med kall riktningsmaskin koncentrat bildas i två hålrum samtidigt som slagsekvensen utökas till fyra steg. Materialet formas gradvis genom strukturerad blåskoordination, vilket gör att deformationsenergin kan fördelas gradvis över formningscykeln.
Att öka antalet slag inom ett begränsat ramverk förbättrar mellanliggande korrigeringsförmåga och förbättrar volymomfördelningskontrollen. Ytterligare slagsteg möjliggör mer detaljerad strukturell skiktning före slutlig huvudstabilisering, vilket stödjer förbättrad symmetri och dimensionell repeterbarhet.
Jämfört med system med flera stansar upprätthåller denna konfiguration ett enklare stansarrangemang samtidigt som den levererar djupare formningsprecision genom stegvis stöthantering. Balanserad arkitektur gör det lämpligt för tillverkare som söker högre geometrikontroll utan att expandera till system med fyra matriser.

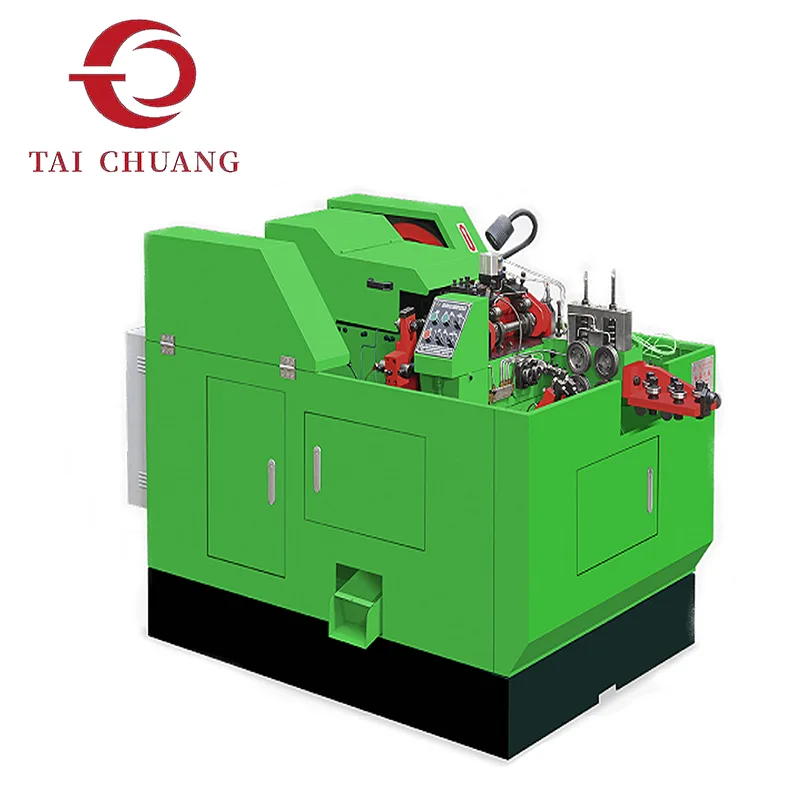

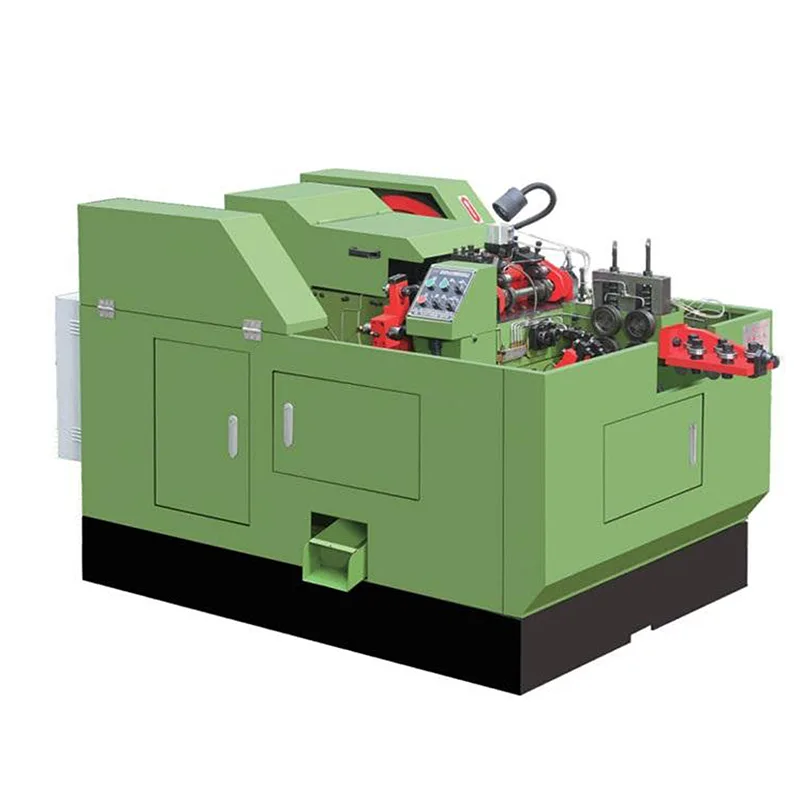

TAICHUANG levererar 2-Die 4-Blow cold heading-maskinlösningar för fästelementstillverkare som syftar till att förbättra formningsdjupet samtidigt som utrustningens fotavtryck bibehålls.
|
Modell |
Max. Blank Diameter/mm |
Max. Blanklängd/mm |
Max. Cut-off Längd/mm |
Slag/mm |
Kapacitet/st/min |
Huvudformens diameter/mm |
Cut-off Die Diameter/mm |
Stansdyna Diameter/mm |
|
YH2415 |
Φ6.5 |
50 |
65 |
100 |
60-90 |
Φ46*95*2 |
Φ19*35 |
Φ31*72*4 |
|
YH2420 |
Φ9 |
70 |
80 |
110 |
50-80 |
Φ50*120*2 |
Φ22*40 |
Φ35*80*4 |
|
YH2425 |
Φ10 |
75 |
90 |
140 |
45-65 |
Φ58*150*2 |
Φ35*50 |
Φ38*120*4 |
|
YH2430 |
Φ12.5 |
100 |
125 |
156 |
40-60 |
Φ70*150*2 |
Φ38*50 |
Φ50*130*4 |
|
YH2440 |
Φ15 |
120 |
140 |
200 |
35-50 |
Φ80*220*2 |
Φ45*55 |
Φ58*150*4 |
|
Modell |
Kutter Storlek/mm |
Huvudmotor Effekt/kw |
Volym (L*B*H)/m |
Vikt/kg |
|
YH2415 |
10*32*80 |
Nivå 6 -4kw |
2,50*1,36*1,25 |
2600 |
|
YH2420 |
12*40*85 |
Nivå 6 -5,5kw |
2,40*1,25*1,60 |
4000 |
|
YH2425 |
14*45*105 |
Nivå 6 -15kw |
4,10*1,75*1,79 |
6800 |
|
YH2430 |
16*50*125 |
Nivå 6 - 18,5kw |
4,05*1,80*1,90 |
8300 |
|
YH2440 |
20*65*125 |
Nivå 6 - 22kw |
5,00*1,90*1,90 |
15600 |
Fyra koordinerade slag utför distinkta deformationsroller:
• Inledande materialinsamling
• Transitional shaping
• Volymförfining
• Slutlig geometridefinition
Spridning av deformationsenergi över fyra stötar minskar plötslig spänningskoncentration och möjliggör jämnare strukturell progression.
Dual-die layout säkerställer kontrollerad överföring mellan stora formningsfaser.
Att underhålla 2-Dryn 4-Blow Cold Heading Machine begränsar verktygskomplexiteten medan utökad blåssekvens ökar formningsflexibiliteten.
Konfiguration blir relevant när:
Huvudmassan kräver gradvis omfördelning
Toleranskonsistensen behöver förbättras
Tvåblåssystem uppvisar geometribegränsningar
Multi-die expansion är inte operativt att föredra
Mellanpositionering mellan 2-Die 2-Blow och 4-Die 4-Blow-systemen ger en balanserad uppgraderingsväg.
Kontrollerad multi-impact-koordination förbättrar operativa egenskaper som:
Huvudkoncentricitetskonsistens
Minskad deformationschock
Förbättrad tjocklekslikformighet
Stabil satsrepeterbarhet

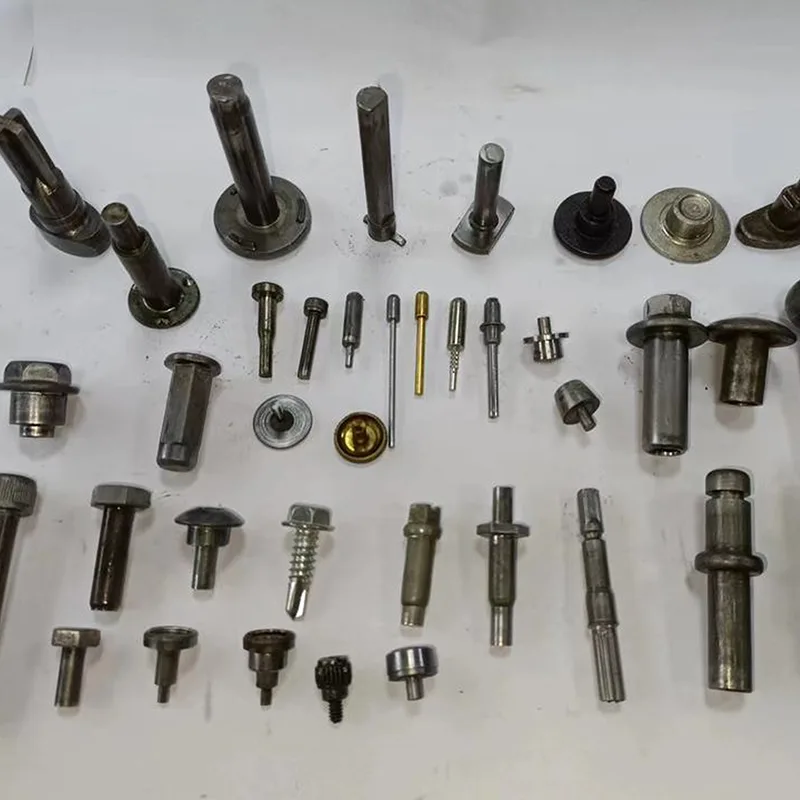

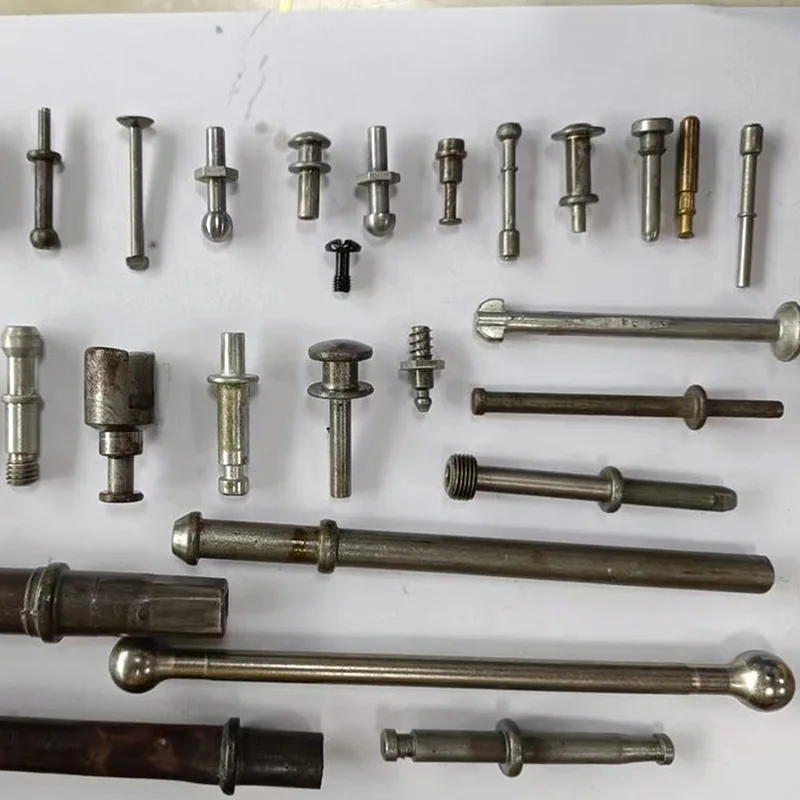

Strukturerad energidistribution stöder produktion av medelstora till stora volymer av fästelement med förbättrad dimensionskontroll.
1. Varför öka antalet slag istället för antalet slag?
Ökande slag förbättrar deformationsskiktningen samtidigt som hanterbar formkomplexitet och maskinfotavtryck bibehålls.
2. Hur skiljer det sig från 4-Die 4-Blow-konfigurationen?
2-Die 4-Blow-koncentrat bildas inom färre stansar samtidigt som slagsekvensen utökas. Fyra formsystem segmenterar deformation spatialt över fler stationer.
3. Är verktygsunderhåll enklare än system med flera stansar?
Färre stansar minskar komplexiteten i kavitetshanteringen, även om blåskoordinationen blir mer avancerad.
