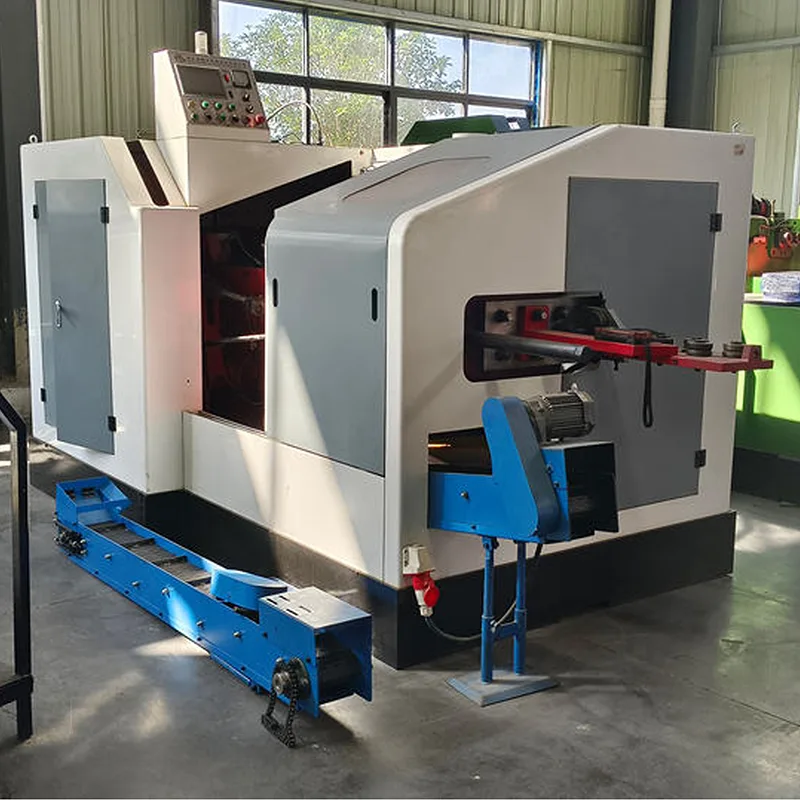

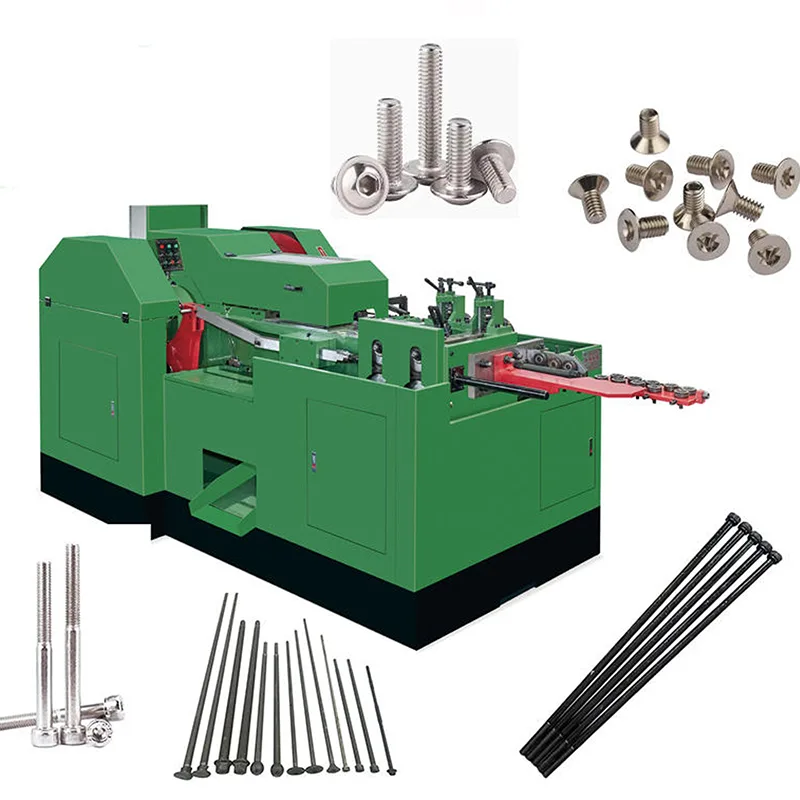

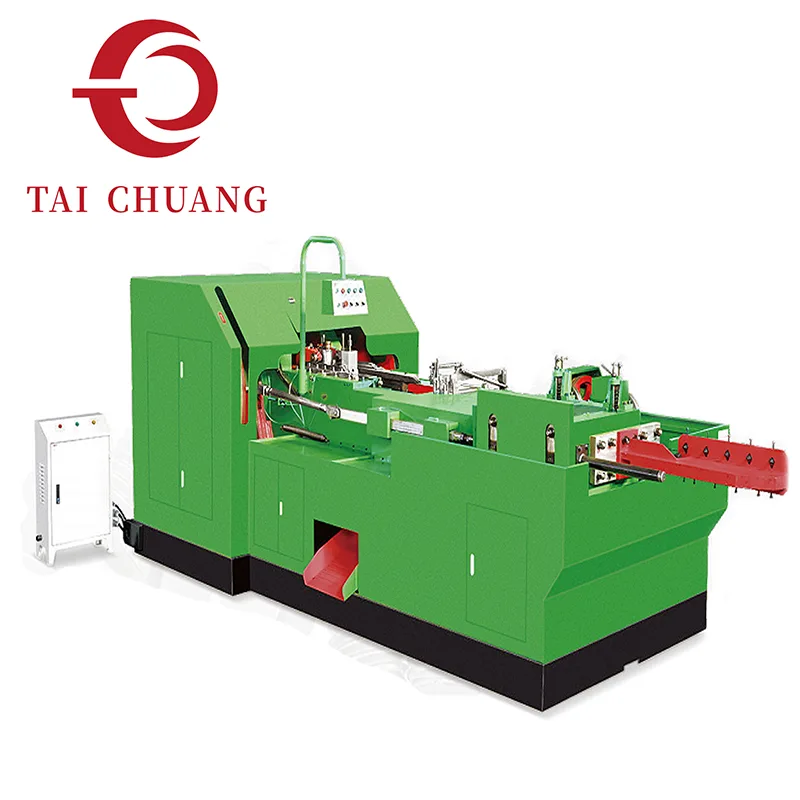

Designad för fästelement med stor diameter och förlängd längd, förbättrar denna 1-munstycke 2-blås långslagsmaskin med stor storlek för kall rubbning formningskapaciteten inom en enkelmatris, tvåblåsstruktur. Den utökade slagmekanismen möjliggör ökad materialförskjutning och längre skaftbildning samtidigt som den kontrollerade huvudformningen bibehålls i en kontinuerlig cykel.
TAICHUANG, som en fabrik i Kina, levererar denna kraftiga kallkurslösning för tillverkare som tillverkar överdimensionerade bultar och långa strukturella fästelement som överstiger formningsintervallet för standardsystem med kort slaglängd. Maskinen fokuserar på stabil deformationskontroll, materialhållfasthet och dimensionell konsistens under högre formningsbelastningar.
|
Modell |
Max. Blank Diameter/mm |
Blanklängd/mm |
Avskärningslängd/mm |
Slag/mm |
Kapacitet/st/min |
Huvudformens diameter/mm |
Den initiala stansen Diameter/mm |
Precise Punch Die Diameter/mm |
Cut-off Die Diameter/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modell |
Kutter Storlek/mm |
Huvudmotor Effekt/kw |
Volym (L*B*H)/m |
Vikt/kg |
|
D12-70 |
16*50*125 |
Nivå 6 - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Nivå 6 - 18,5kw |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Nivå 6 - 18,5kw |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Nivå 6 - 18,5kw |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Nivå 6 - 18,5kw |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Nivå 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Nivå 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Nivå 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Längre slaglängd tillåter större materialrörelse under varje slag. Istället för att komprimera material inom ett begränsat förskjutningsfönster ger systemet ytterligare formningsavstånd, vilket stöder:
Tillverkning av långskaft
Huvudformation med större diameter
Förbättrad metallflödesfördelning
Minskad risk för underfyllning i överdimensionerade delar
Sekvensen med två slag separerar rubbning och slutlig huvudformning, vilket säkerställer stabil geometri även vid formning av större volymdelar.

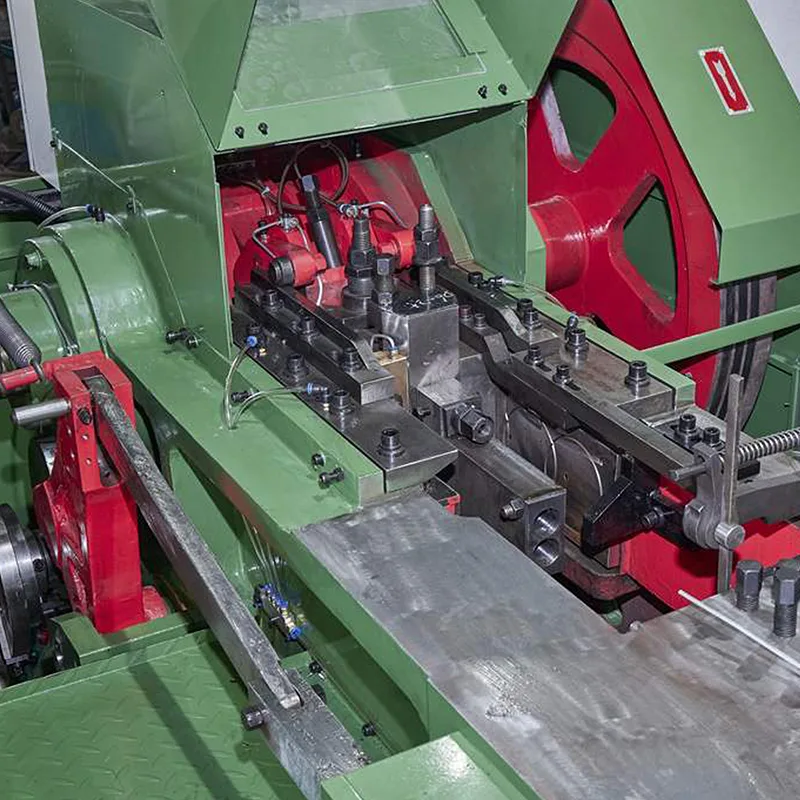

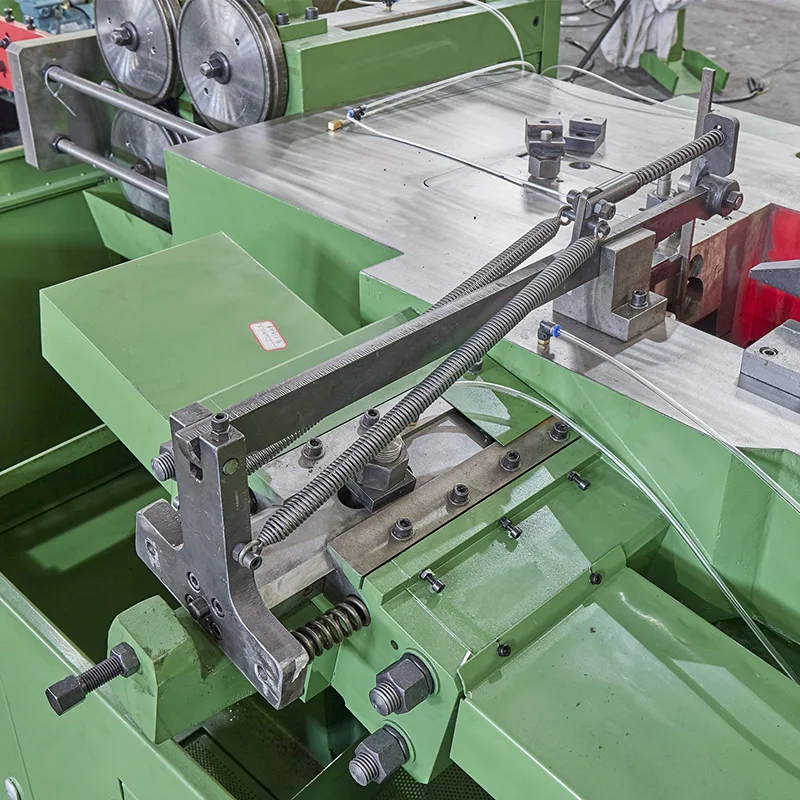

Stora fästelement kräver starkare ramstyvhet och balanserad stötdämpning. Denna 1-munstycke 2-blås långslagsmaskin för kall riktning i stor storlek är utvecklad med:
Förstärkt maskinramstruktur
Stabil vev- och glidrörelsekontroll
Kontrollerad stötöverföring
Förbättrad inriktningsnoggrannhet
Dessa strukturella egenskaper stödjer konsekvent prestanda i krävande miljöer för produktion av stora bultar.
Vanligtvis används inom tillverkning:
Strukturella konstruktionsbultar
Fästelement för tunga maskiner
Vindkraftsankarbultar
Industribultar med stor diameter
Infrastrukturtekniska fästelement
Materialkompatibilitet inkluderar kolstål och legerat stål som vanligtvis används i strukturella applikationer.
Vår 1-Die 2-Blow Long Stroke Large Size Cold Heading Machine anses allmänt när:
Bultlängden överstiger standardslagkapaciteten
Större huvudvolym kräver större materialrörelse
Strukturella bultar kräver högre formningsstabilitet
Produktionen omfattar fästelement med medel till stor diameter
Standard 1-Die 2-Blow-system når kapacitetsgränser
Det ger ett utökat formningsområde utan att övergå till komplexa system med flera formar.
F1: Vad är fördelen med långslag jämfört med standardslag?
Lång slaglängd möjliggör större materialförskjutning, vilket gör den lämplig för längre bultar och större huvudvolymer.
F2: Är den här maskinen endast för bultar med stor diameter?
Den är optimerad för stora och långa fästelement, men kan även hantera medelstora delar beroende på verktygsuppsättning.
F3: Påverkar lång slaglängd dimensionsnoggrannheten?
När den är korrekt kalibrerad förbättrar den utökade slaglängden materialflödeskontrollen och minskar riskerna för underfyllning i stora delar.
