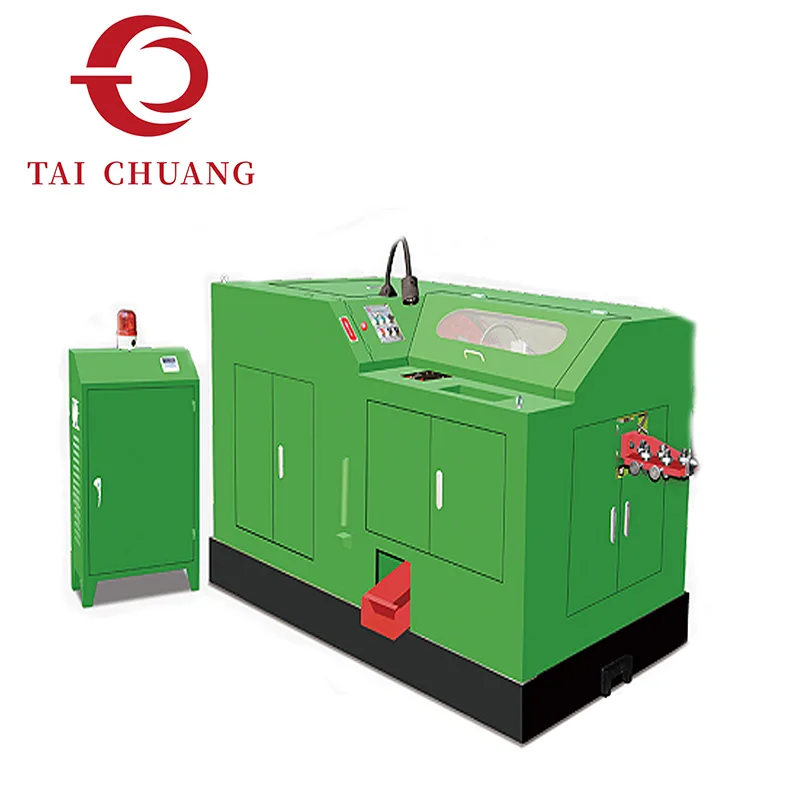

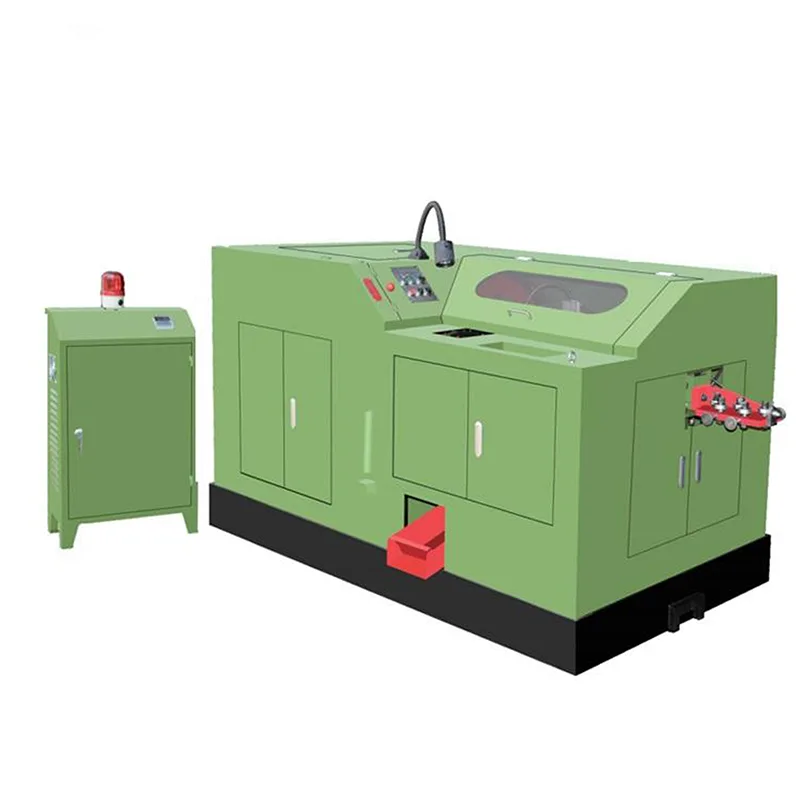

Konstruerad för komplex formning i flera steg, utökar 3-munstycket 6-blås kallskärningsmaskin deformationsförmågan genom sex sekventiella slag fördelade över tre stansar. Denna konfiguration möjliggör progressiv materialkontroll, vilket gör att intrikata huvudformer, längre övergångar under huvudet och krävande dimensionstoleranser kan uppnås i en enda kontinuerlig cykel.
TAICHUANG levererar denna lösning för kall riktning för tillverkare som producerar konstruerade fästelement som kräver avancerad formningslogik, stabilt materialflöde och konsekvent repeterbarhet under höga produktionsbelastningar. Systemet är utvecklat för precisionsdrivna fästlinjer där formningssekvensstyrning direkt påverkar nedströms gängning, värmebehandling och monteringskvalitet.
|
Modell |
Max. Blank Diameter/mm |
Max. Blanklängd/mm |
Slag/mm |
Kapacitet/st/min |
Huvudformens diameter/mm |
Cut-off Die Diameter/mm |
Stansdyna Diameter/mm |
|
YH3615 |
Φ6.5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Modell |
Kutter Storlek/mm |
Huvudmotor Effekt/kw |
Volym (L*B*H)/m |
Vikt/kg |
|
YH3615 |
10*32*75 |
Nivå 6 -4kw |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
Nivå 6 -7,5kw |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
Nivå 6 -18,5kw |
4,37*2,07*1,98 |
8600 |
Strukturen hos 3-Die 6-Blow Cold Heading Machine delar upp deformation i kontrollerade mikrosteg snarare än att tvinga fram materialrörelser i färre kraftiga slag.
Nyckelformningsegenskaper inkluderar:
Progressiv volymomfördelning över sex inverkansstadier
Minskad formningsspänning per slag
Förbättrad fiberflödesinriktning i huvudstrukturen
Förbättrad dimensionell konsistens för komplexa geometrier
Denna stegvisa formningslogik stöder:
Stora huvud-till-skaft-förhållanden
Djupa fördjupningar
Flerstegs huvudprofiler
Precisionsaxelövergångar
De extra slagen förbättrar kontrollerbarheten, särskilt för delar där symmetri och koncentricitet är kritiska.
Större formningsflexibilitet för avancerade bultkonstruktioner
Stabil dimensionell repeterbarhet över långa produktionsserier
Förbättrat materialutnyttjande genom kontrollerad deformation
Minskad risk för sprickbildning i höghållfasta material
Balanserad formningslastfördelning för förbättrad livslängd
Maskinen är designad för integrering i högvolymsmiljöer för tillverkning av fästelement där produktionskontinuitet och delstabilitet är avgörande.

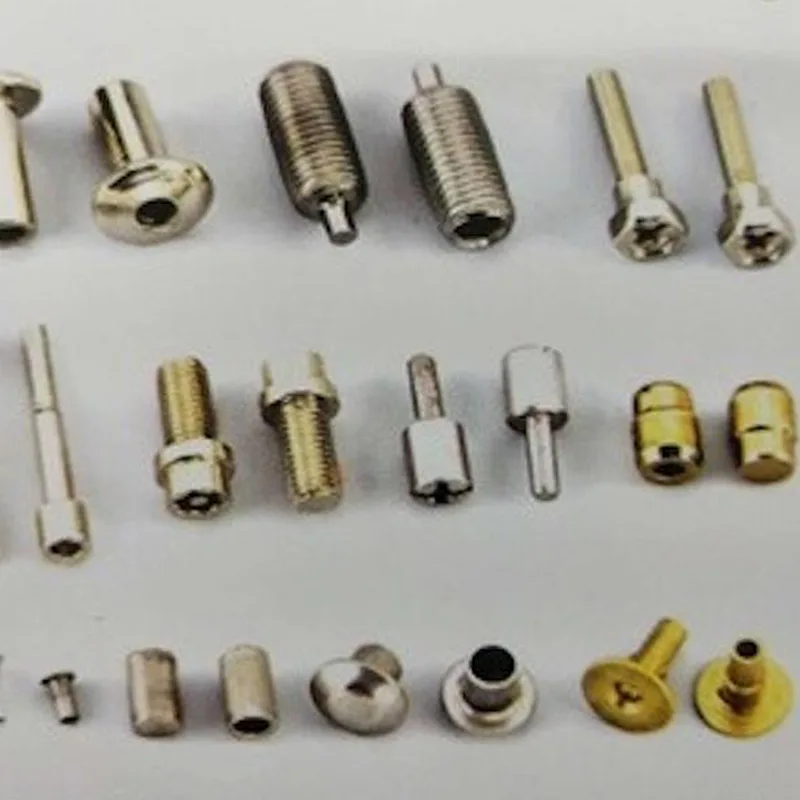

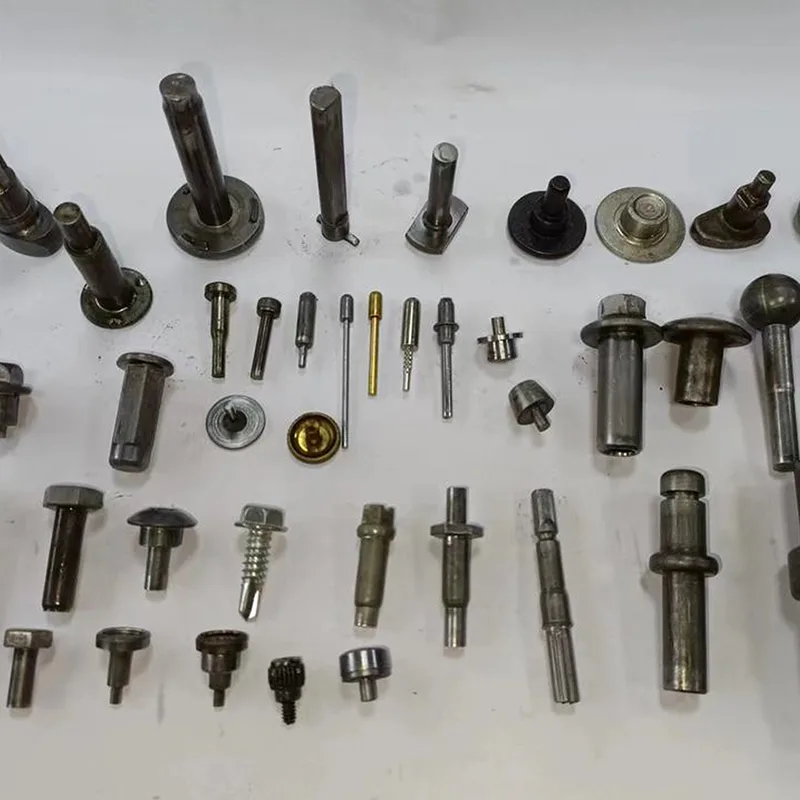

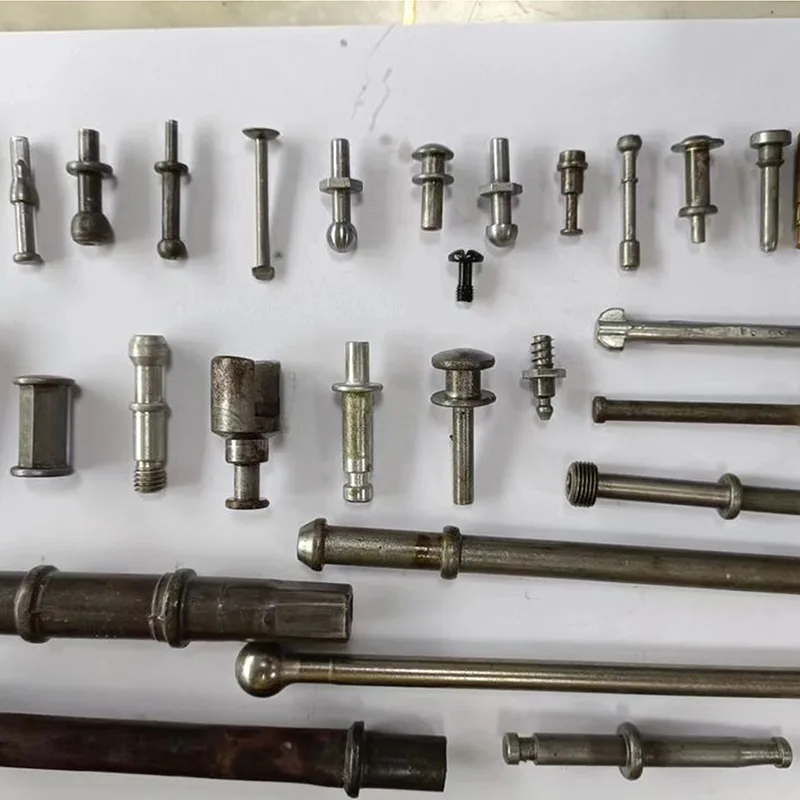

Lämplig för tillverkning:
Strukturella bultar för fordon
Fästelement för tunga maskiner
Flänsbultar med djupa urtag
Höghållfasta industribultar
Specialtillverkade flerstegsfästen
3-Die 6-Blow Cold Heading Machine stöder kolstål, legerat stål och utvalda rostfria stålsorter beroende på materialberedning och formningsparametrar.
3-Die 6-Blow-konfiguration väljs vanligtvis när:
Produktgeometri kan inte uppnås med 3-blåssystem
Materialstyrkan ökar formningskomplexiteten
Huvudets geometri kräver progressiv formning
Tät koncentricitet och dimensionsstabilitet krävs
Nedströms bearbetning kräver konsekvent kvalitet för gängformning
Detta system överbryggar gapet mellan flerblåsmaskiner på mellannivå och högt specialiserade storskaliga kallkurslinjer.
F1: Vad är fördelen med 6 slag jämfört med 3 slag?
Sex slag tillåter finare kontroll av materialflödet, minskar formspänningen per steg och förbättrar geometriprecisionen.
F2: Hur påverkar detta livet?
Fördelning av deformation över sex slag minskar toppbelastningen, vilket kan förbättra matrisens livslängd under korrekta driftsförhållanden.
F3: Är den här konfigurationen avsedd för högvolymproduktion?
Ja. Den är designad för kontinuerlig industriell produktionsmiljö som kräver dimensionsstabilitet och processtillförlitlighet.
